Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
BH38119
Éntrenos en contacto con
Señales modificadas para requisitos particulares industriales de Ring Stable Transmission Of Profibus del resbalón de la señal

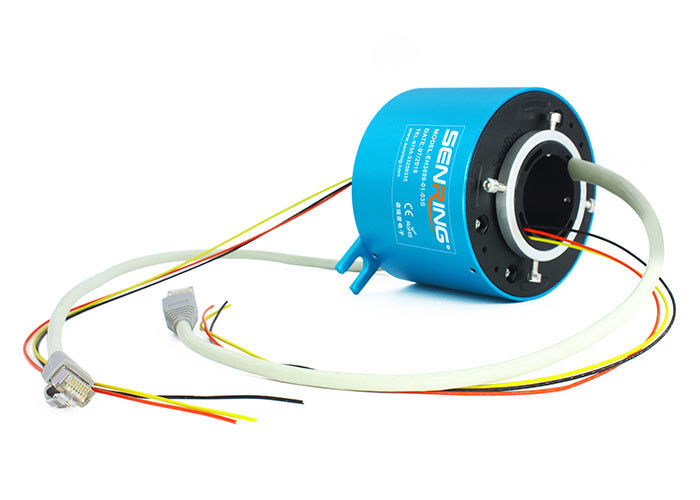

Descripción del anillo colectando de la señal BH38119
Los anillos colectores industriales del autobús tienen varias ventajas que mejoren con eficacia la eficacia de la transmisión de datos y la confiabilidad del equipo giratorio, cubriendo las necesidades de la automatización industrial y de los sistemas de control.
El anillo colectando fuerte y débil de la serie BH38119 de la señal eléctrica es una serie modificada para requisitos particulares del anillo colectando con una abertura de 50m m y un diámetro externo de 119m m. Aparte de la abertura fija y el diámetro externo, los tipos de la señal pueden ser modificados para requisitos particulares. El anillo colectando de la serie BH38119 puede no sólo transmitir las corrientes 2A/5A/10A/30A con 360 grados de rotación pero también transmitir estable y exactamente diversas señales tales como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, señal del autobús de Profibus, etc. El número máximo de circuitos para BH38119 es 168, que pueden cumplir la mayoría de los requisitos.
Características del anillo colectando de la señal BH38119
1. tamaño del agujero de 38.1m m y un diámetro externo de 119m m con un máximo de 168 circuitos, haciéndolo conveniente para el uso en diversos usos.
2. Transmite exactamente datos de alta velocidad, incluyendo Gigabit Ethernet, asegurando transferencia de datos rápida y confiable.
3. Transmisión estable de los diversos tipos de la señal, tales como RS-232, RS-485, RS-422, VGA, y otros protocolos de comunicación.
4. Transmisión estable de las señales industriales del autobús, tales como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, y otros protocolos de comunicación ampliamente utilizados en la automatización industrial y sistemas de control.
5. Puede transmitir señales encontradas, tales como USB, HDMI, el 1000M Ethernet, fibra óptica, VGA, DVI, RF coaxial (de alta frecuencia), entre otros, haciéndolo conveniente para los diversos usos.
6. Transmisión estable de los datos de Ethernet a las velocidades de 10M/el 100M/el 1000M BaseT, asegurando transferencia de datos confiable en redes de Ethernet industriales.
| circuitos no. | 2~168circuits (depende de modelo) |
| grado del voltaje | 0~690 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
| material | RoHS obediente |

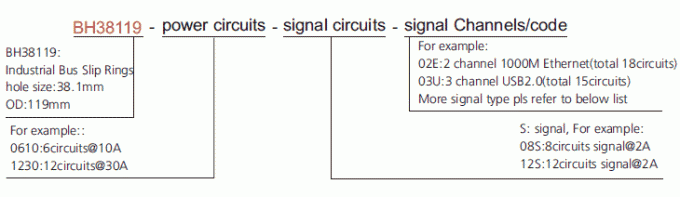

F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - Red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - Red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
