Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
BH2599
Éntrenos en contacto con
Circuitos máximos industriales de Ring Hole Size 25.4m m OD 99m m del resbalón de la señal de Profibus 96

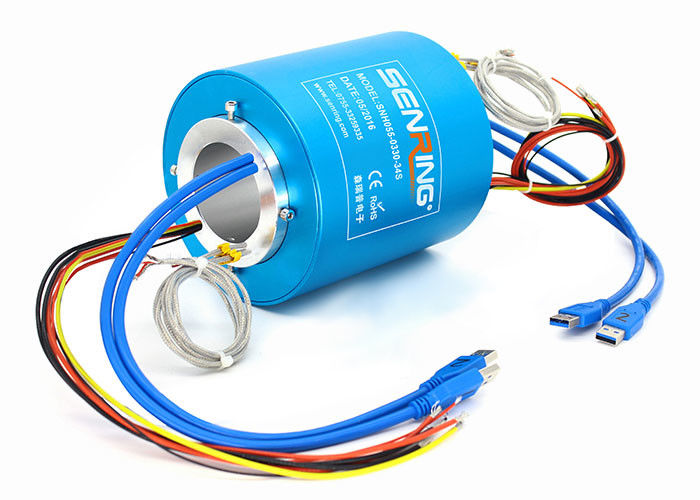

Descripción del anillo colectando de la señal BH2599
El anillo colectando del autobús de la banda ancha de la serie BH2599 es un modelo modificado para requisitos particulares del anillo colectando de SenRing, con una abertura del anillo colectando de 25.4m m y un diámetro externo de 99m m. Se basa en el anillo colectando estándar del por-agujero SNH025, con la adición de diversas combinaciones de los datos y de señal. Es decir el anillo colectando BH2599 puede no sólo conducir electricidad (para los diversos tamaños actuales tales como 2A, 5A, 10A, 20A, 30A), pero también transmitir diversos datos, vídeo, audio, señales de control, etc. Él puede transmitir estable y exactamente diversas señales tales como señales de alta definición del 100M/1000M Ethernet, de HDMI, de HD-SDI, RS-232, RS-485, RS-422, señales del autobús de Profibus, etc.
Características del anillo colectando de la señal BH2599

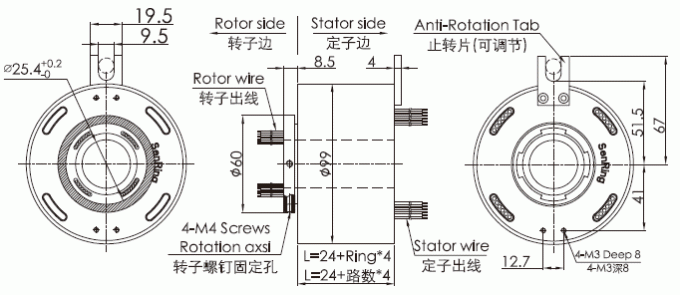

1. tamaño 25.4m m, OD 99m m, máximo del agujero 96 circuitos;
2. transmita exactamente los datos de alta velocidad
3. transmita estable toda clase de señales, tales como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estable toda clase de señales, tales como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita las señales encontradas, tales como USB, HDMI, Ethernet del 1000M, fibra óptica, VGA, DVI, RF coaxial (de alta frecuencia), etc.
6. transmita estable los datos de Ethernet (10M/el 100M/el 1000M BaseT);
| circuitos no. | 2~96circuits (depende de modelo) |
| grado del voltaje | 0~690 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
| material | RoHS obediente |

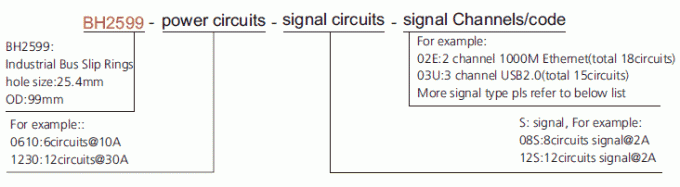

F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - Red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - Red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
