Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
BM056
Éntrenos en contacto con
Ensancha el resbalón industrial Ring Without Hole OD 56m m de la señal del autobús de la instalación 36 circuitos

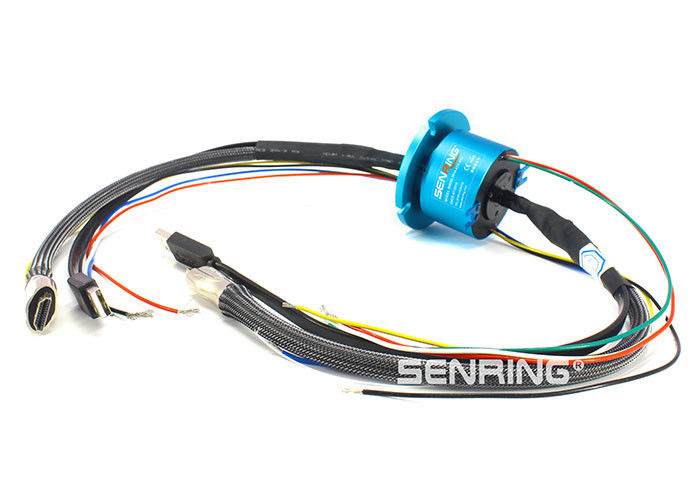

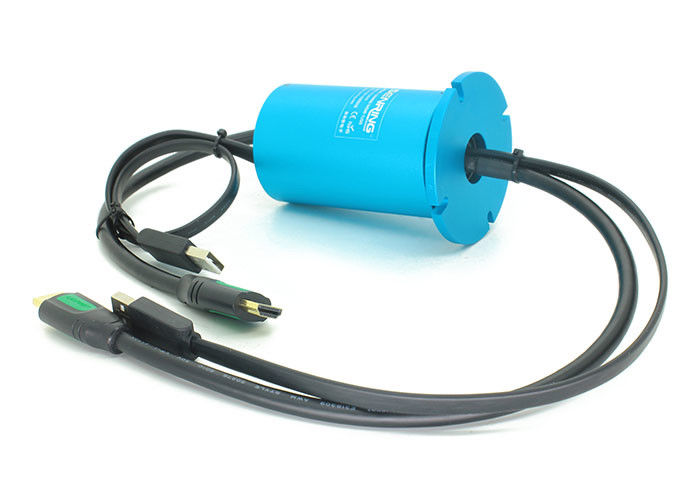

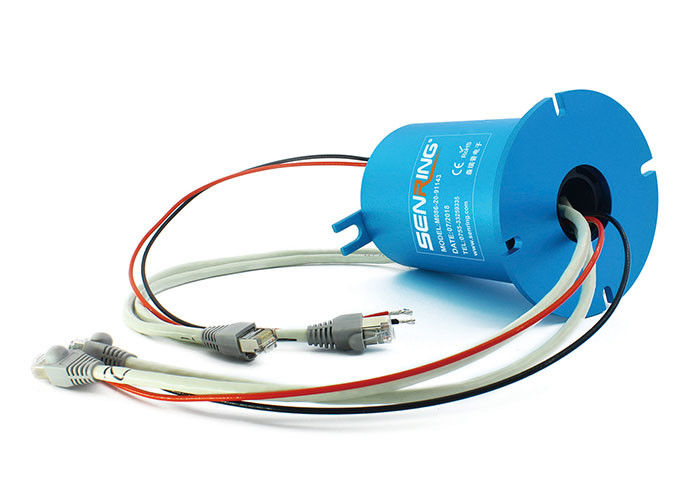

Descripción del anillo colectando de la señal BM056
El anillo colectando fuerte y débil de la serie BM056 de la señal eléctrica puede no sólo transmitir las corrientes 2A/5A/10A/30A con 360 grados de rotación pero también transmitir estable y exactamente diversas señales tales como HDMI, HD-SDI, el 100M/1000M Ethernet, RS-232, RS-485, RS-422, señal del autobús de Profibus. Puede ser utilizado en cualquier dispositivo que requiera la rotación 360° y la transmisión de las diversas señales de control. El número máximo de circuitos para BM056 es 36. Si el número real de circuitos excede de 36, BM099 o el arreglo para requisitos particulares puede ser utilizado.
Características del anillo colectando de la señal BM056
1. sin el agujero (sólido), OD 56m m, máximo 36 circuitos;
2. transmita exactamente los datos de alta velocidad
3. transmita estable toda clase de señales, tales como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estable toda clase de señales, tales como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita las señales encontradas, tales como USB, HDMI, Ethernet del 1000M, fibra óptica, VGA, DVI, RF coaxial (de alta frecuencia), etc; 6. estable transmitir los datos de Ethernet (10M/el 100M/el 1000M BaseT);
| circuitos no. | 2~36circuits (depende de modelo) |
| grado del voltaje | 0~240 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
| material | RoHS obediente |
F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - Red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - Red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Señal coaxial (coaxil - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
