Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
BM056
Éntrenos en contacto con
Alto resbalón industrial Ring With Flange Installation de la señal del autobús de la definición HDMI

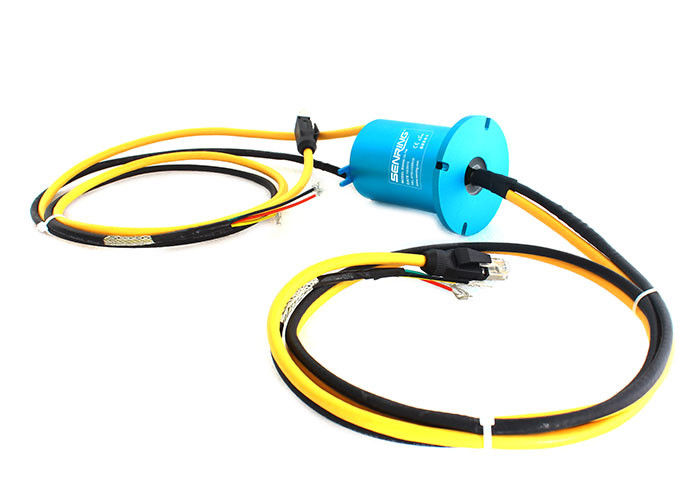

Descripción del anillo colectando de la señal BM056

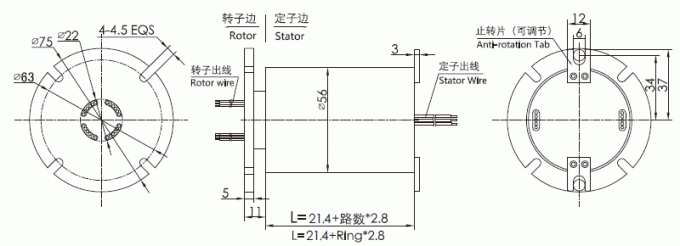

El anillo colectando industrial del autobús de la serie de SENRING BM056 incluye toda clase de anillos colectores industriales de la señal del autobús, tales como HDMI, HD-SDI, GbE (Ethernet del gigabit), RS-232, RS-485, RS-422, Profibus, versión estándar etc.BM056 con el montaje del reborde, se puede modificar para requisitos particulares con el hueco.
El anillo colectando industrial del autobús refiere a un tipo de anillo colectando que se diseñe específicamente para transmitir señales industriales del autobús. Estas señales incluyen CanBus, DeviceNet, ControlNet, Profibus, y otros protocolos de comunicación usados en la automatización industrial y sistemas de control. Los anillos colectores industriales del autobús son ampliamente utilizados en la robótica, las máquinas-herramientas, la maquinaria de envasado, las turbinas de viento, y el otro equipo industrial que requieren la rotación continua mientras que mantienen la transmisión de la señal. Estos anillos colectores se dirigen para asegurar transferencia de datos confiable e ininterrumpida entre inmóvil y las piezas de rotación. Se diseñan para soportar ambientes duros, incluyendo temperaturas, vibraciones, y polvo extremos. Los anillos colectores industriales del autobús están disponibles en diversos tamaños, combinaciones de señal, y especificaciones cubrir las necesidades específicas de diversos usos industriales.
Características del anillo colectando de la señal BM056
1. sin el agujero (sólido), OD 56m m, máximo 36 circuitos;
2. transmita exactamente los datos de alta velocidad
3. transmita estable toda clase de señales, tales como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estable toda clase de señales, tales como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita las señales encontradas, tales como USB, HDMI, Ethernet del 1000M, fibra óptica, VGA, DVI, RF coaxial (de alta frecuencia), etc; 6. estable transmitir los datos de Ethernet (10M/el 100M/el 1000M BaseT);
| circuitos no. | 2~36circuits (depende de modelo) |
| grado del voltaje | 0~240 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
| material | RoHS obediente |

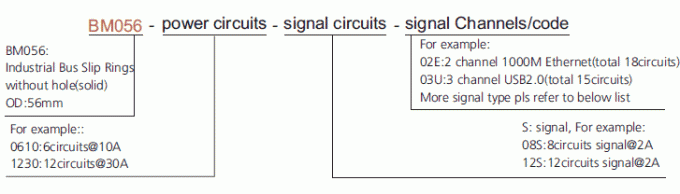

F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - Red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - Red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - Señal coaxial (coaxil - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
