Datos industriales modificados para requisitos particulares de Ring Accurately Transmit High Speed del resbalón de la señal del autobús

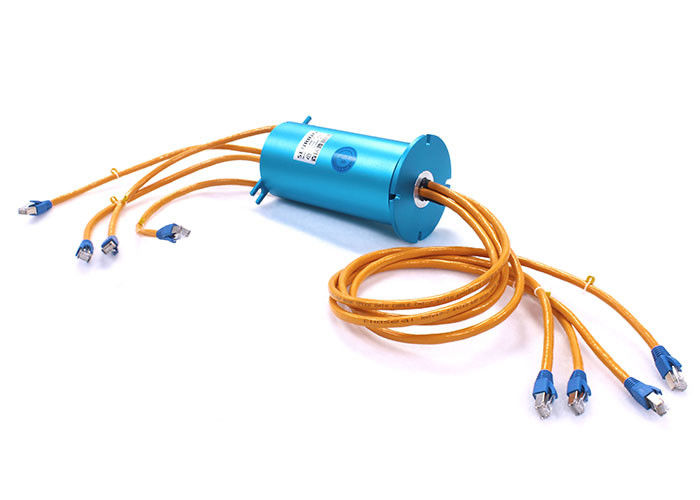

Descripción del anillo colectando de la serie bm099
El anillo colectando industrial de la señal del autobús de la serie de Senring SNB incluye toda clase de anillos colectores industriales de la señal del autobús, por ejemplo: Canbus, Profibus, RS-232, USB, el 1000M Ethernet, RF coaxial, VGA, etc., él leva cubrir las necesidades de transmitir diversas señales exactamente en el medio tiempo a través de un anillo colectando cuando dispositivos 360° que giran. Ventajas de la serie de B: velocidad que transmite independiente de la patente de diseño, rentables, altos de los datos y funcionamiento estable. Los matrials del contacto adoptan la tecnología del metal precioso + chapado en oro duro, llevan fuertemente - el chactrecter resistente y antioxidante asegura vida laboral larga.
Características del anillo colectando de la serie bm099
Este sólido no-por el anillo colectando conductor agujereado tiene un diámetro externo de 99m m y un número máximo de circuitos de 120 rutas.
Puede transmitir datos de alta velocidad sin errores, y puede transmitir estable diversas señales tales como RS-232, RS-485, RS-422, VGA, etc. además, él puede también transmitir estable diversas señales del autobús tales como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, y puede mezclar y transmitir señales tales como USB, HDMI, Gigabit Ethernet, fibra óptica, VGA, DVI, radiofrecuencia coaxial (de alta frecuencia), etc.
Además, este anillo colectando conductor puede también transmitir estable datos de Ethernet (el 10M/100M/1000M BaseT).
Tiene una amplia gama de usos, incluyendo la maquinaria de envasado, los robots, el equipo de la automatización, los aparatos médicos, el equipo industrial del control, el equipo de iluminación de la etapa, la maquinaria de la animación del juguete, y otros campos.
Descripción del número de parte
Lista de código de tipo de la señal
F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (Ethernet 1000 de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - señal coaxial (coaxil - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
Dibujo del anillo colectando de la serie bm099
| circuitos no. | 2~120circuits (depende de modelo) |
| grado del voltaje | 0~440 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
|
material |
RoHS obediente |
