Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
BH38119
Éntrenos en contacto con
Circuitos máximos modificados para requisitos particulares industriales de Ring Hole Size 38.1m m OD 119m m del resbalón de la señal 168

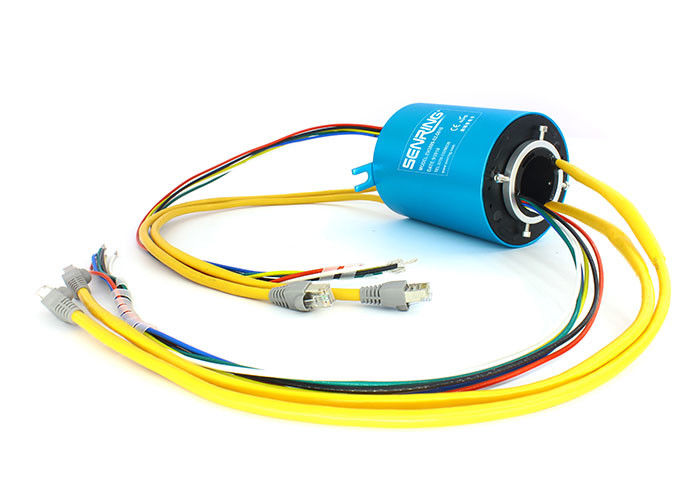

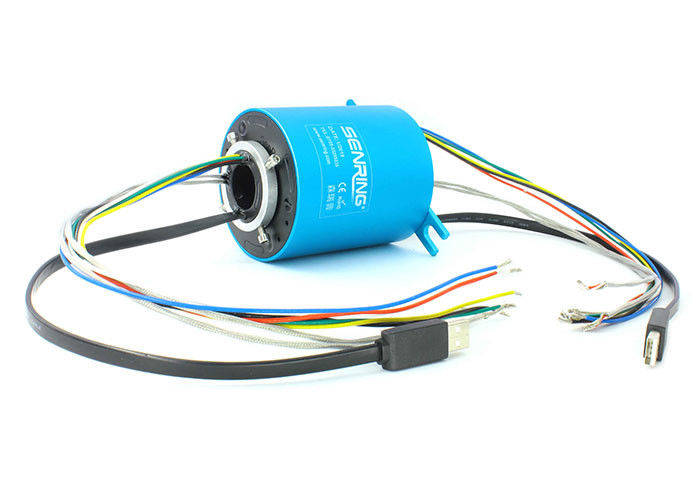

Descripción del anillo colectando de la señal BH38119
El anillo colectando fuerte y débil de la serie BH38119 de la señal eléctrica es una serie modificada para requisitos particulares del anillo colectando con una abertura de 50m m y un diámetro externo de 119m m. Aparte de la abertura fija y el diámetro externo, los tipos de la señal pueden ser modificados para requisitos particulares. El anillo colectando de la serie BH38119 puede no sólo transmitir las corrientes 2A/5A/10A/30A con 360 grados de rotación pero también transmitir estable y exactamente diversas señales tales como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, señal del autobús de Profibus, etc. El número máximo de circuitos para BH38119 es 168, que pueden cumplir la mayoría de los requisitos. Si el número real de circuitos requeridos está más, entre en contacto con por favor al personal técnico de SENRING para el arreglo para requisitos particulares.
Características del anillo colectando de la señal BH38119
1. tamaño 38.1m m, OD 119m m, máximo del agujero 168 circuitos;
2. transmita exactamente los datos de alta velocidad
3. transmita estable toda clase de señales, tales como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita estable toda clase de señales, tales como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;
5. transmita las señales encontradas, tales como USB, HDMI, Ethernet del 1000M, fibra óptica, VGA, DVI, RF coaxial (de alta frecuencia), etc;
6. transmita estable los datos de Ethernet (10M/el 100M/el 1000M BaseT);
| circuitos no. | 2~168circuits (depende de modelo) |
| grado del voltaje | 0~690 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
| material | RoHS obediente |
F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - Red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - Red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
