Circuitos máximos industriales de Ring Hole Size 50m m OD 130m m del resbalón de la señal del autobús 96

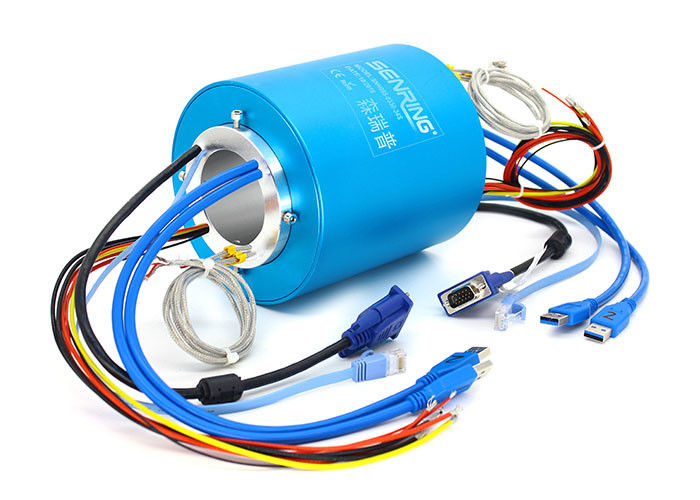

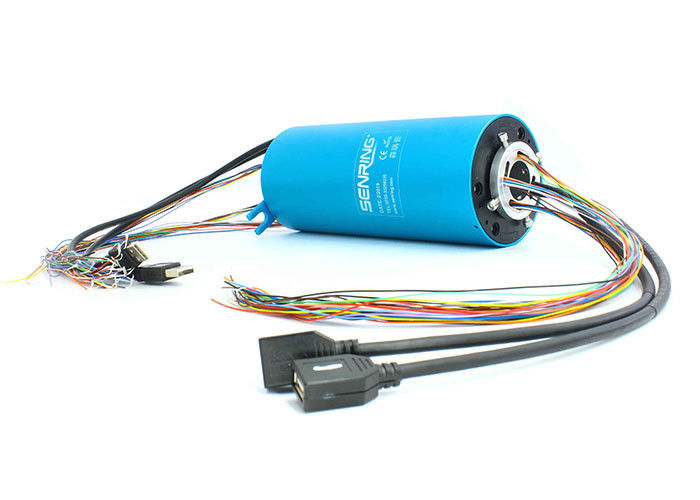

Descripción del anillo colectando de la señal BH50130
El anillo colectando fuerte y débil de la serie BH50130 de la señal eléctrica es una serie modificada para requisitos particulares del anillo colectando con una abertura de 50m m y un diámetro externo de 130m m. Aparte de la abertura fija y el diámetro externo, los tipos de la señal pueden ser modificados para requisitos particulares. El anillo colectando de la serie BH50130 puede no sólo transmitir las corrientes 2A/5A/10A/30A con 360 grados de rotación pero también transmitir estable y exactamente diversas señales tales como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, señal del autobús de Profibus, etc. El número máximo de circuitos permitidos para BH50130 es 96. Si el número real de circuitos requeridos excede de 96, entre en contacto con por favor al personal técnico de SENRING para el arreglo para requisitos particulares.
Características del anillo colectando de la señal BH50130
1. tamaño 50m m, OD 130m m, máximo del agujero 96 circuitos;
2. transmita exactamente los datos de alta velocidad
3. transmita estable toda clase de señales, tales como RS-232, RS-485, RS-422, VGA, etc.;
4. transmita exactamente toda clase de señales industriales del autobús, tales como Profibus, LonWorks, CanBus, DeviceNet, y ControlNet;
5. transmita las señales encontradas, tales como USB, HDMI, Ethernet del 1000M, fibra óptica, VGA, DVI, RF coaxial (de alta frecuencia), etc;
| circuitos no. | 2~96circuits (depende de modelo) |
| grado del voltaje | 0~440 VDC/VAC |
| Vivienda del material | Aleación del AL |
| Vida laboral | > 80 millones para la referencia (depende de condiciones de trabajo) |
| Ruido eléctrico | <10m> |
| fuerza dieléctrica | 800VDC@50Hz |
| Fuerza dieléctrica | 1000MΩ@600VDC |
| Temporeros de trabajo. | -40℃ ~ 80°C |
| vibración mecánica | MIL-STD-810E |
| Actual | señal (2A), 10A/circuit |
| velocidad giratoria máxima | 250RPM continuamente, 1000RPM intermitentemente |
| esfuerzo de torsión | los 0.1N.m; alambre +0.03N.m/6 |
| Material del contacto | metal precioso: aleación de oro |
| resistencia de contacto | <20m> |
| Espec. del alambre de ventaja. | UL Teflon@Awg22, Awg16 |
| longitud del alambre de ventaja | 300m m |
| Grado del IP | IP51 |
| Humedad del trabajo | el 10% ~ DERECHO del 85% |
| Certificado del CE | SÍ |
| material | RoHS obediente |
F - el 100M Ethernet (Ethernet de 10, de 100 BaseT) - RJ45 (4circuits)
E - el 1000M Ethernet (1000 Ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-sub) (4circuits)
C - Canbus (Canbus - 4-Pin D-sub) (4circuits)
D - Red del dispositivo - 5 Pin Micro Change (5 circuitos)
T - Red del control - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Señal del codificador del motor servo (8circuits)
E1 - Ethernet industrial (9circuits)
¿Cómo elijo un anillo colectando?
La selección apropiada de una solución del anillo colectando requiere los detalles sobre los parámetros del funcionamiento de su uso incluyendo los circuitos totales, voltaje y los amperios por el circuito, velocidad de funcionamiento, y tipo del montaje. Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con para conseguir comenzado.
