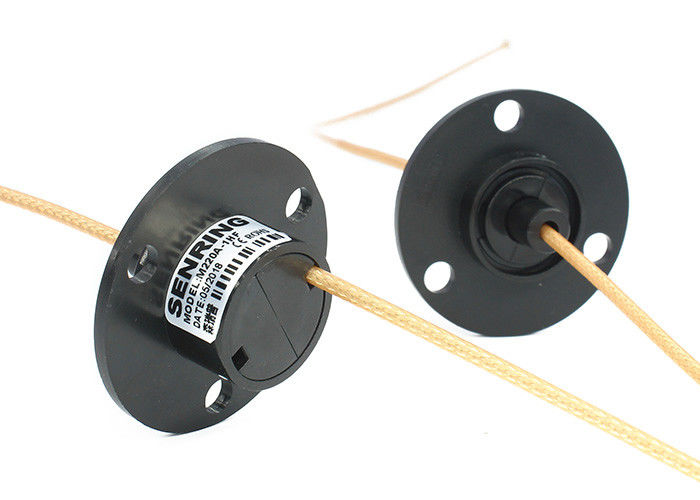

12 junta de Ring Engineering Plastic Electrical Rotary del resbalón de la cápsula de los circuitos 2A 240VDC
Descripción del anillo colectando de la cápsula M220
Un anillo colectando de la cápsula es un tipo de anillo colectando que se diseñe con una estructura compacta, cápsula-formada. Es un tipo de anillo colectando eléctrico que se utilice para transmitir poder, señales, y datos entre inmóvil y las piezas de rotación en el equipo giratorio. El anillo colectando de la cápsula es de uso general en los usos donde se limita el espacio y se requiere un diseño compacto. Tiene típicamente un esfuerzo de torsión bajo, capacidad de gran intensidad, y es resistente al desgaste. Los anillos colectores de la cápsula son de uso general en robótica, el equipamiento médico, y otros usos donde está crítica la transmisión confiable de señales eléctricas.
Ventajas:
1. Diseño compacto: Los anillos colectores de la cápsula tienen un diseño pequeño y compacto que permita que sean utilizados en los usos que han limitado el espacio.
2. Capacidad de gran intensidad: Estos anillos colectores se diseñan para manejar altas corrientes y pueden transmitir poder y señales simultáneamente.
3. Esfuerzo de torsión bajo: Los anillos colectores de la cápsula tienen un esfuerzo de torsión bajo, que los medios ellos pueden actuar suavemente y requerir menos poder de girar.
Características del anillo colectando de la cápsula M220
1. El anillo colectando de SenRing de la serie M220 tiene un diámetro externo de 22m m y un esfuerzo de torsión bajo de menos los de 0.06N.m.
2. Puede transmitir señales y poder simultáneamente.
3. Está disponible en modelos estándar con 2-36 circuitos con cada circuito que tiene una capacidad actual de 2A, 6-12 circuitos con cada circuito que tiene una capacidad actual de 5A, 2-4 circuitos con cada circuito que tiene una capacidad actual de 10A, y 2-3 circuitos con cada circuito que tiene una capacidad actual de 30A.
Especificación técnica del anillo colectando de la cápsula M220
| Parámetros de Mechanicall | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Espec. del alambre de ventaja. | refiera a la lista modelo | refiera a la lista modelo |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |

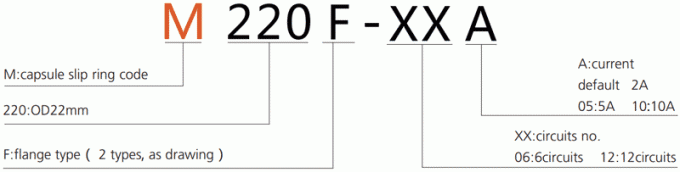

Descripción del número de parte

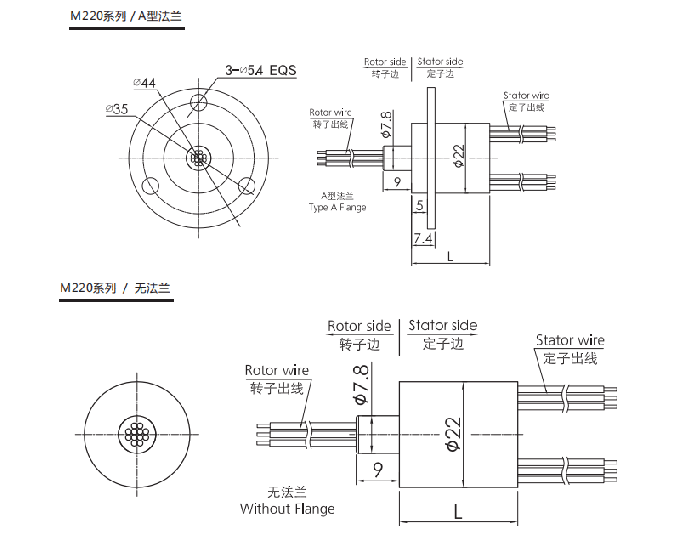

| modelo | Circuitos NO. | Actual máximo/circuito | espec. del alambre de ventaja. | Longitud L (milímetros) |
| M220-06 | 6 | 2A | Teflon plateado AWG26# | 19 |
| M220-12 | 12 | 2A | Teflon plateado AWG26# | 26 |
| M220-18 | 18 | 2A | Teflon plateado AWG26# | 33 |
| M220-24 | 24 | 2A | Teflon plateado AWG26# | 40 |
| M220-36 | 36 | 2A | Teflon plateado AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Teflon plateado AWG22# | 40 |
| M220-0805 | 8 | 5A | Teflon plateado AWG22# | 40 |
| M220-1205 | 12 | 5A | Teflon plateado AWG22# | 40 |
| M220-0210 | 2 | 10A | Teflon plateado AWG17# | 26 |
| M220-0310 | 3 | 10A | Teflon plateado AWG17# | 33 |
| M220-0410 | 4 | 10A | Teflon plateado AWG17# | 40 |
| M220-0230 | 2 | 30A | Teflon plateado AWG12# | 45 |
| M220-0330 | 3 | 30A | Teflon plateado AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, señal &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, señal &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, señal &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, señal &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, señal &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, señal &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, señal &AWG26# | 40 | |
Código de color del alambre de ventaja
| anillo no. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| color | negro | marrón | rojo | naranja | amarillo | verde | azul | púrpura | gris | blanco | rosa | azul claro |
