Anillo colectando miniatura de la cápsula OD 12.5m m 6~18circuits Signal@1.5A o 2~4circuits@5A

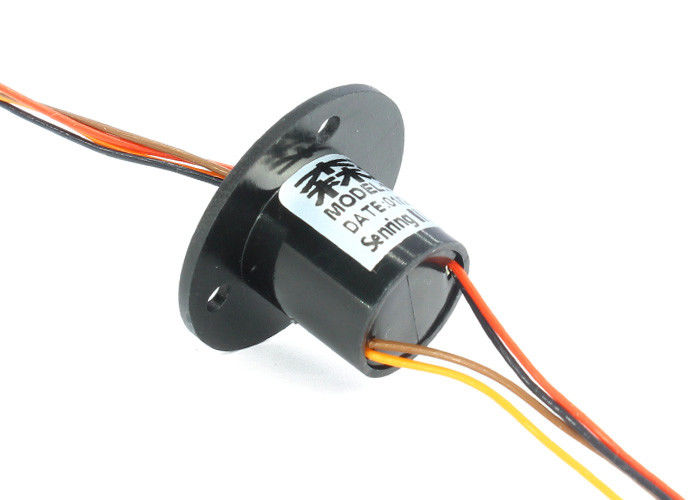

Descripción del anillo colectando de la cápsula M125
La serie de SenRing M125 360 grados que giran el anillo colectando conductor del casquillo tiene un diámetro externo del cuerpo principal de 12.5m m y una opción de la longitud de 13.5m m a 23.5m m. Es un anillo colectando micro del casquillo desarrollado específicamente para los pequeños productos electrónicos de consumo. El proceso de la base del casquillo de la serie M125 adopta puntos de contacto del oro-oro, asegurando estabilidad y vida de servicio larga. El alambre giratorio del extremo y el alambre estático del extremo correspondientemente utilizar 24 alambres con código de color coloreados, que es más conveniente para atar con alambre operaciones. El anillo conductor adopta un diseño del V-surco de 90 grados, que permite más superficie de contacto, rotación del pulidor, esfuerzo de torsión más bajo, y resistencia dinámica más baja.
Características del anillo colectando de la cápsula M125
1. OD 12.5m m, longitud 13.5mm~23.5m m;
2. 6~18circuits signal@1.5A o 2~4circuits@5A;
3. esfuerzo de torsión bajo, menos los de 0.06N.m;
4. Producto estándar, acción disponible;
5. Ensancha un tipo, C, sin el reborde opcional;
6. Estructura integrada, instalación fácil.
Especificación técnica del anillo colectando de la cápsula M125
| Parámetros mecánicos | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Espec. del alambre de ventaja. | refiera a la lista modelo | refiera a la lista modelo |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |
Descripción del número de parte
| modelo | Circuitos NO. | Actual máximo/circuito | espec. del alambre de ventaja. | Longitud L (milímetros) |
| M125-06 | 6 | 1.5A | Teflon plateado AWG30# | 13,5 |
| M125-12 | 12 | 1.5A | Teflon plateado AWG30# | 18,2 |
| M125-18 | 18 | 1.5A | Teflon plateado AWG30# | 23,5 |
| M125-0205 | 2 | 5A | Teflon plateado AWG22# | 13,5 |
| M125-0305 | 3 | 5A | Teflon plateado AWG22# | 18,2 |
| M125-0405 | 4 | 5A | Teflon plateado AWG22# | 18,2 |
