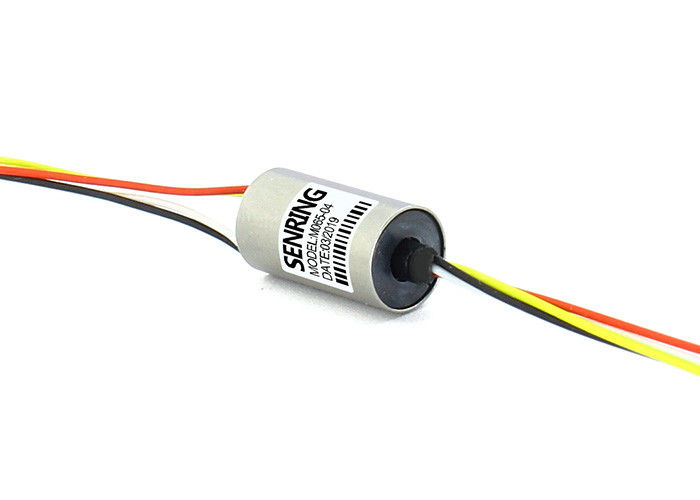

Anillo colectando miniatura de la cápsula del alambre de OD6.5mm 4~12 OD 6.5m m 4~12circuits@1A (0~1A)
Descripción del anillo colectando de la cápsula M065
La serie de SenRing M065 360 grados que giran el anillo colectando miniatura del casquillo tiene un diámetro externo de 6.5m m, con las opciones para 1 a 12 canales. Es un anillo colectando micro desarrollado específicamente por SenRing para los productos electrónicos del pequeño consumidor tales como estabilizadores electrónicos del cardán y pequeños abejones. El proceso de la base de esta serie de anillos colectores adopta puntos de contacto del oro-oro, asegurando estabilidad y vida de servicio larga. Es el producto patentado de SenRing, con un número de patente de ZL 2016 2 0695427,2. El anillo micro-conductor de esta serie adopta un diseño del V-surco de 90 grados, que permite más superficie de contacto, rotación del pulidor, esfuerzo de torsión más bajo, y resistencia dinámica más baja. El desarrollo acertado del M065-12 promoverá la miniaturización del equipo que requiere la rotación de 360 grados para la transmisión de la señal, tal como estabilizadores electrónicos del cardán, instrumentos de precisión, y aviones de reconocimiento sin tripulación micro.
Características del anillo colectando de la cápsula M065
1. OD6.5mm, mini dimensión;
2. Producción patentada, número: ZL 2016 2 0695427,2;
3. Esfuerzo de torsión bajo, menos los de 0.06N.m
4. 4~12 circuitos realizables;
5. Producto estándar, acción disponible;
6. sin el reborde, instalación fácil.
Especificación técnica del anillo colectando de la cápsula M065
| Parámetros mecánicos | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 150RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG30# | Teflon plateado de AWG30# |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |

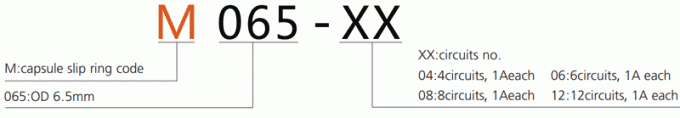

Descripción del número de parte

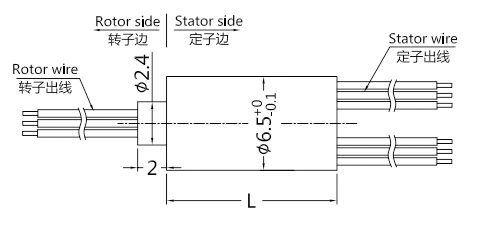

| modelo | Circuitos NO. | Actual máximo/circuito | Longitud L (milímetros) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
