Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
M220
Éntrenos en contacto con
240 resbalón libre giratorio Ring Customization de la velocidad del anillo colectando de la cápsula de los circuitos del VAC 12 2A 250 RPM

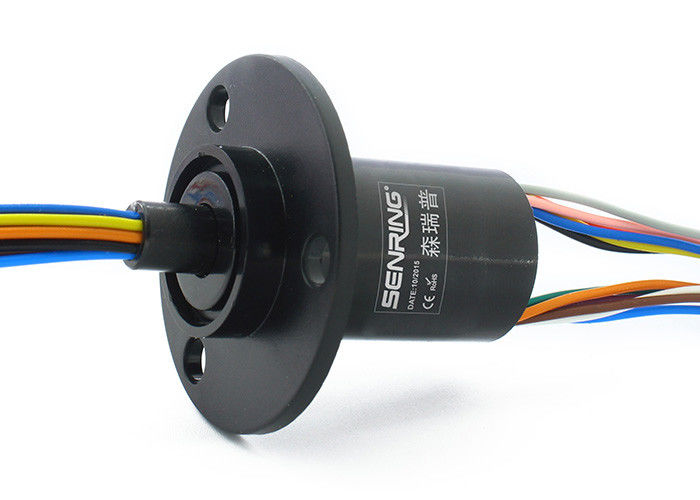

Descripción del anillo colectando de la cápsula M220
El anillo colectando tiene 24 alambres con código de color del color, haciéndolo más conveniente para atar con alambre operaciones. Las conexiones rotativas e inmóviles del alambre son fáciles instalar debido a la codificación policromática. El anillo conductor adopta un diseño del V-surco de 90 grados, proporcionando un área de contacto más grande que dé lugar a una rotación más lisa, a un esfuerzo de torsión más bajo, y a resistencia dinámica.
Total, el anillo colectando de la serie de SenRing M220 es un producto altamente versátil y confiable conveniente para los diversos campos del no-civil. Su estructura compacta, alambres con código de color, y diseño del V-surco de 90 grados le toman una elección excelente para los usos con el espacio limitado que requieren la transmisión confiable de la señal y de poder.
Características del anillo colectando de la cápsula M220
El anillo colectando de SenRing de la serie M220 tiene un diámetro externo de 22m m y un esfuerzo de torsión bajo de menos los de 0.06N.m. Está disponible en modelos estándar con 2-36 circuitos con cada circuito que tiene una capacidad actual de 2A, 6-12 circuitos con cada circuito que tiene una capacidad actual de 5A, 2-4 circuitos con cada circuito que tiene una capacidad actual de 10A, y 2-3 circuitos con cada circuito que tiene una capacidad actual de 30A. Puede transmitir señales y poder simultáneamente.
Ventajas:
La serie de los anillos colectores, gracias a su compacticidad extrema, garantiza una velocidad externa baja entre los anillos y los cepillos, así para reducir el consumo material para aumentar su curso de la vida. Esta serie se ha diseñado que tenía flexibilidad, rentabilidad, y confiabilidad presente.
Especificación técnica del anillo colectando de la cápsula M220
| Parámetros de Mechanicall | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Espec. del alambre de ventaja. | refiera a la lista modelo | refiera a la lista modelo |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |
Descripción del número de parte
| modelo | Circuitos NO. | Actual máximo/circuito | espec. del alambre de ventaja. | Longitud L (milímetros) |
| M220-06 | 6 | 2A | Teflon plateado AWG26# | 19 |
| M220-12 | 12 | 2A | Teflon plateado AWG26# | 26 |
| M220-18 | 18 | 2A | Teflon plateado AWG26# | 33 |
| M220-24 | 24 | 2A | Teflon plateado AWG26# | 40 |
| M220-36 | 36 | 2A | Teflon plateado AWG26# | 54,5 |
| M220-0605 | 6 | 5A | Teflon plateado AWG22# | 40 |
| M220-0805 | 8 | 5A | Teflon plateado AWG22# | 40 |
| M220-1205 | 12 | 5A | Teflon plateado AWG22# | 40 |
| M220-0210 | 2 | 10A | Teflon plateado AWG17# | 26 |
| M220-0310 | 3 | 10A | Teflon plateado AWG17# | 33 |
| M220-0410 | 4 | 10A | Teflon plateado AWG17# | 40 |
| M220-0230 | 2 | 30A | Teflon plateado AWG12# | 45 |
| M220-0330 | 3 | 30A | Teflon plateado AWG12# | 45 |
| M220-0205-12S | 2circuits@5A+12circuits Signal@2A | 5A&AWG22#, señal &AWG26# | 40 | |
| M220-0305-12S | 3circuits@5A+12circuits Signal@2A | 5A&AWG22#, señal &AWG26# | 40 | |
| M220-0605-06S | 6circuits@5A+6circuits Signal@2A | 5A&AWG22#, señal &AWG26# | 40 | |
| M220-0210-12S | 2circuits@10A+12circuits Signal@2A | 10A&AWG17#, señal &AWG26# | 40 | |
| M220-0310-06S | 3circuits@10A+6circuits Signal@2A | 10A&AWG17#, señal &AWG26# | 40 | |
| M220-0320-04S | 3circuits@20A+4circuits Signal@2A | 20A&AWG14#, señal &AWG26# | 40 | |
| M220-0410-04S | 4circuits@10A+4circuits Signal@2A | 10A&AWG17#, señal &AWG26# | 40 | |
Código de color del alambre de ventaja
| anillo no. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| color | negro | marrón | rojo | naranja | amarillo | verde | azul | púrpura | gris | blanco | rosa | azul claro |
