Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
M250
Éntrenos en contacto con

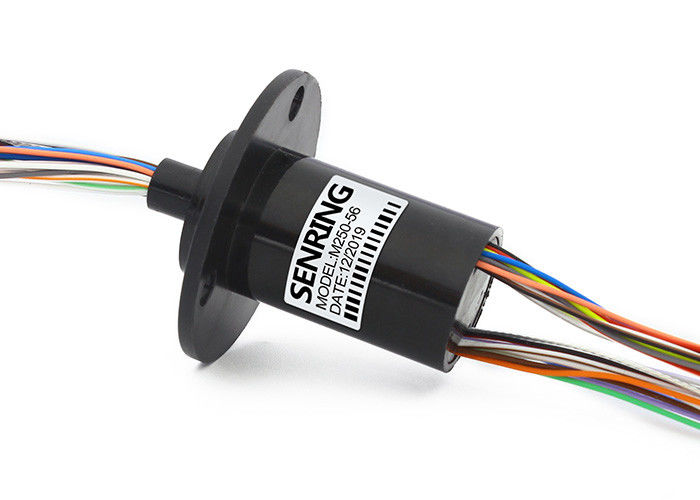

El resbalón micro Ring Capsule 250rpm 56 de la antena de radar circula 2A con la solución profesional del reborde
Descripción del anillo colectando de la cápsula M250
La serie de SenRing M250 es un anillo colectando mediano del casquillo con un diámetro externo de 25m m. Es un anillo colectando altamente versátil con una estructura compacta que sea conveniente para el uso en campos del no-civil tales como productos electrónicos de consumo, industria de seguridad, industria de iluminación de la etapa, defensa nacional, militares, institutos de investigación, y otros usos similares.
El anillo colectando utiliza el tratamiento ultra-grueso del chapado en oro, los transportes importados, y el alambre raro del cepillo de la aleación del metal, asegurando durabilidad y confiabilidad máximas. El diseño del V-surco de 90 grados del anillo conductor proporciona un área de contacto más grande, dando por resultado una rotación más lisa, un esfuerzo de torsión más bajo, y resistencia dinámica.
Características del anillo colectando de la cápsula M250
1. El anillo colectando tiene un diámetro externo del cuerpo principal de 25m m y apoya 2-56 canales de transmisión de la señal 2A.
2. Tiene extremadamente - un esfuerzo de torsión bajo de menos los de 0.06N.m.
3. El modelo estándar apoya 2-56 canales de señal con una capacidad actual de 2A por el canal, y puede también ser modificado para requisitos particulares para cubrir necesidades específicas del uso.
4. Es un producto estandardizado con la acción fácilmente disponible. La instalación es fácil con un soporte del reborde el A.
Especificación técnica del anillo colectando de la cápsula M250
| Parámetros de Mechanicall | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG26# | Teflon plateado de AWG26# |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

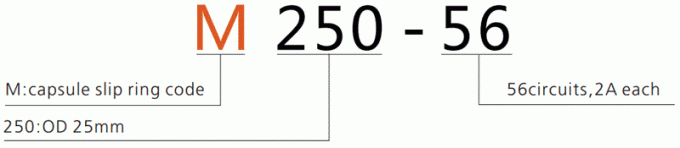

Descripción del número de parte

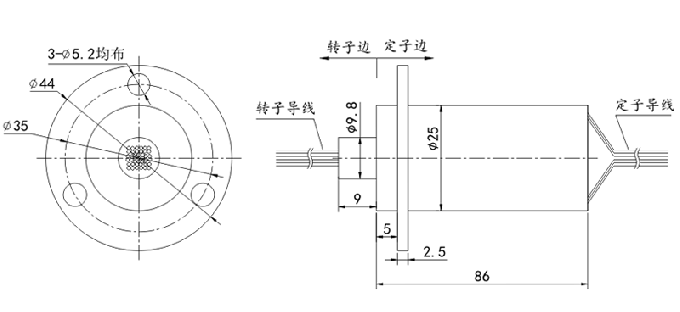

| modelo | Circuitos NO. | Actual máximo/circuito | espec. del alambre de ventaja. | Longitud L (milímetros) |
| M250-56 | 56 | 2A | Teflon plateado AWG26# | 86 |
Los anillos colectores se pueden utilizar en cualquier sistema electromecánico que requiera la rotación libre, continua mientras que transfiere poder o datos de un inmóvil a una estructura giratoria.
También se llama un interfaz eléctrico rotatorio, resbalón Ring Assemblies, conector rotatorio, resbalón Ring Units, él puede mejorar capacidad electromecánica, simplifica diseño de sistemas, elimina la rotación posible del rato del daño. Es el aparato dominante de la mesa de trabajo rotatoria de la diversa precisión, del instrumento eléctrico de la prueba, de la fabricación y del instrumento de control de proceso.
