Contacto compacto dirigido de Ring Without Flange Gold Gold del resbalón de los circuitos del plástico 8

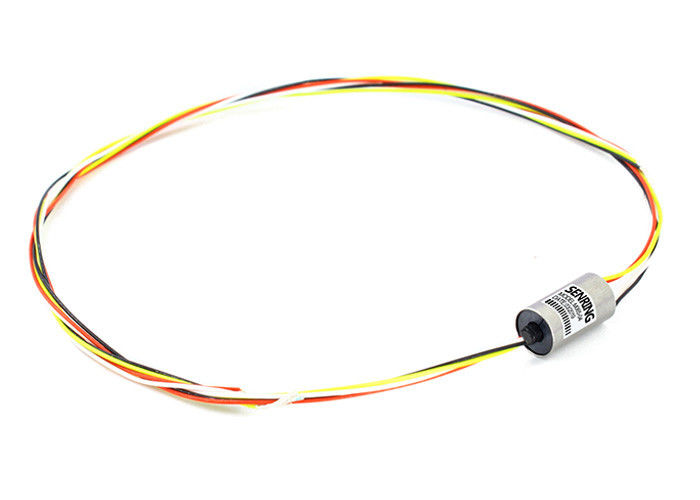

Descripción del anillo colectando de la cápsula M065
La serie de Senring M065 es un anillo colectando miniatura recientemente desarrollado con un diámetro externo increíblemente pequeño de 6.5m m (con 4-12 circuitos disponibles como opciones). Este anillo colectando es ideal para el uso en sistemas del PDA PTZ, mini abejones, y otros usos similares. Se diseña para resolver estándares avanzados del militar-nivel, y los contactos del oro-oro de las características que aseguran la resistencia de contacto baja, haciéndolo altamente confiable y durable. Este anillo colectando es conveniente para una amplia gama de usos de gama alta que requieran la transmisión exacta y confiable de la señal en un factor de forma compacto, tomándole una elección excelente para ésos que buscan un anillo colectando de alto rendimiento en un pequeño paquete.
Características del anillo colectando de la cápsula M065
1. El anillo colectando tiene un diámetro externo de 6.5m m, haciéndole el anillo colectando más pequeño del mundo.
2. Es un producto patentado de Senring con el número de patente ZL 2016 2 0695427,2.
3. El esfuerzo de torsión es muy pequeño, menos los de 0.06N.m.
4. El modelo estándar apoya 2-12 canales de señal (2A por el canal), y los anillos colectores de encargo se pueden diseñar para las necesidades específicas.
5. Se estandardiza el producto, y hay disponible común.
6. La instalación es fácil sin la necesidad de rebordes; los dos extremos se pueden conectar directamente con los alambres.
Especificación técnica del anillo colectando de la cápsula M065
| Parámetros mecánicos | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 150RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG30# | Teflon plateado de AWG30# |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |
Descripción del número de parte
| modelo | Circuitos NO. | Actual máximo/circuito | Longitud L (milímetros) |
| M065-04 | 4 | 1A | 11,8 |
| M065-06 | 6 | 1A | 11,8 |
| M065-08 | 8 | 1A | 11,8 |
| M065-12 | 12 | 1A | 17,6 |
