Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
M155
Éntrenos en contacto con

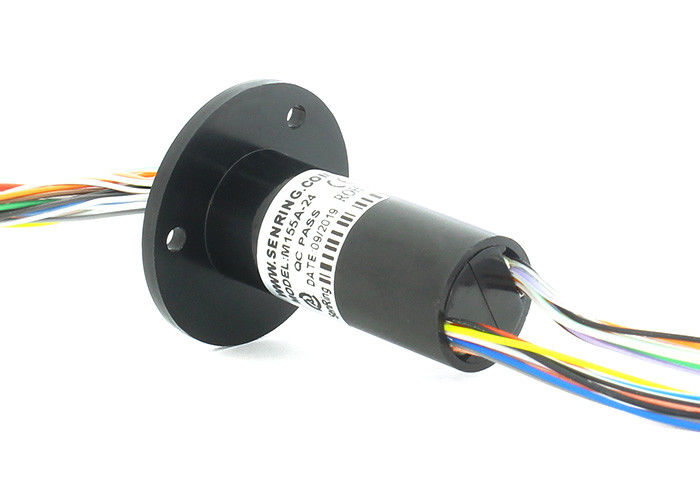

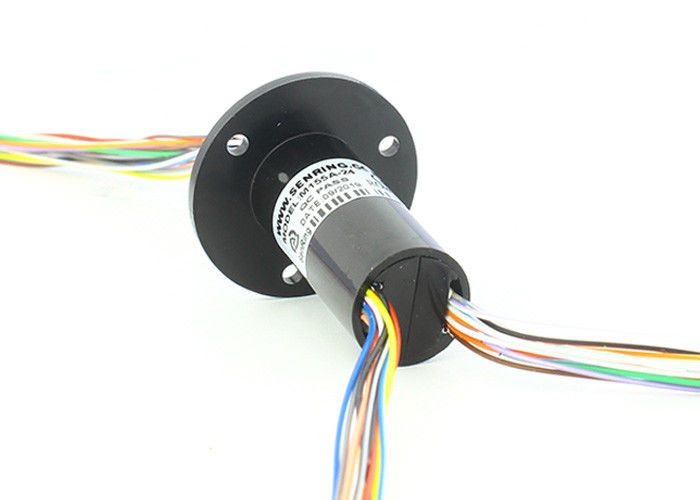

Mini Capsule Slip Ring OD 15.5m m que 24 alambres cada 1.5A diseñaron V-surco de 90 grados asegura la rotación lisa
Descripción del anillo colectando de la cápsula M155
El anillo colectando del casquillo de la serie M155 tiene un diámetro externo de 15.5m m y una longitud de 39m m. Tiene una estructura tamaño pequeño y compacta y es un producto desarrollado por la electrónica de SenRing específicamente para los campos del no-civil tales como defensa nacional, militares, institutos de investigación, etc. El anillo colectando adopta el tratamiento ultra-grueso de la oro-galjanoplastia, los transportes importados, y el alambre raro del cepillo de la aleación del metal. El alambre giratorio del extremo y el alambre estático del extremo correspondientemente utilizar 24 alambres con código de color coloreados, que es más conveniente para atar con alambre operaciones. El anillo conductor adopta un diseño del V-surco de 90 grados, que permite más superficie de contacto, rotación del pulidor, esfuerzo de torsión más bajo, y resistencia dinámica más baja.
Características del anillo colectando de la cápsula M155
1. OD 15.5m m;
2. Esfuerzo de torsión bajo, menos los de 0.06N.m
3. Alambres estándar de la ayuda 1~24 del modo (cada 1.5A);
4. Ensanchan un tipo y un C opcionales;
5. Producto estándar, acción disponible;
Especificación técnica del anillo colectando de la cápsula M155
| Parámetros mecánicos | |
| Vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Material del contacto | metal precioso: oro-oro |
| Vivienda del material | plástico dirigido |
| Esfuerzo de torsión | alambre 0.05N.m+0.01N.m/6 |
| Grado del IP | IP51 |
| Parámetros eléctricos | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥200MΩ/300VDC | ≥200MΩ/300VDC |
| Espec. del alambre de ventaja. | Teflon plateado de AWG30# | Teflon plateado de AWG30# |
| longitud del alambre de ventaja | longitud estándar 150m m (puede ser modificado para requisitos particulares) |
|
| Fuerza dieléctrica | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |

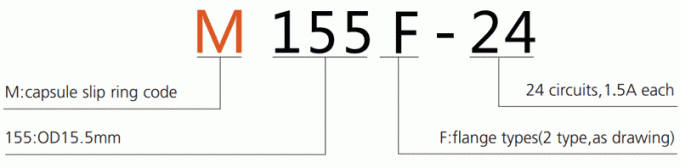

Descripción del número de parte
| modelo | Circuitos NO. | Actual máximo/circuito | Longitud L (milímetros) |
| M155A-24 | 24 | 1.5A | 39 |
| M155C-24 | 24 | 1.5A | 39 |
