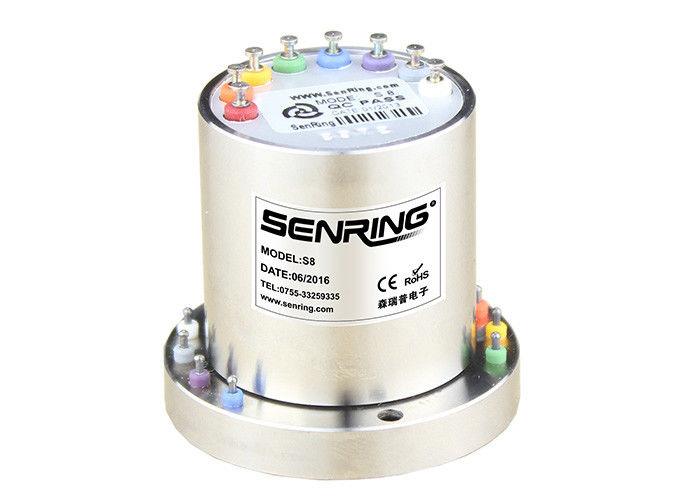

12000RPM resbalón de alta velocidad Ring With Integrated Structure, peso ligero, alto grado del IP
Descripción del anillo colectando de alta velocidad G000
Los anillos colectores de alta velocidad son de uso general en una variedad de usos industriales, incluyendo en robótica, turbinas de viento, el equipamiento médico, y sistemas aeroespaciales. Proporcionan una solución confiable y eficiente para los datos y el poder que transmiten en el equipo giratorio de alta velocidad.
Anillo colectando de alta velocidad de la serie de SENRING G000, velocidad máxima 12000RPM, que es el modelo giratorio más alto del anillo colectando de la velocidad cuando 360° que gira entre los anillos colectores de alta velocidad de la serie. Con la estructura integrada, peso ligero, alto grado del IP.
Características del anillo colectando de alta velocidad G000
La junta rotatoria que usted se está refiriendo tiene una velocidad máxima de 12.000 RPM y se diseña transmitir 2-16 canales de las señales 0.1-1A confiablemente. La junta tiene un diámetro interior sólido, con un diámetro externo del rotor de 41.2m m y un diámetro externo del estator de 31m m, tal y como se muestra en del dibujo.
Esta junta rotatoria se hace de aleaciones das alta temperatura y de materiales compuestos, eliminando la necesidad del refrescar. Tiene un diseño integrado de la estructura que haga fácil instalar y proporciona alta concentricidad.
Esta junta rotatoria se utiliza típicamente en usos tales como prueba de la velocidad del motor de avión, medio eje automotriz y sistemas de prueba del esfuerzo de torsión del eje de transmisión.
| Datos mecánicos | |
| espec. | datos |
| Velocidad giratoria | 12000RPM |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | 0~85%RH |
| material del contacto | Los anillos colectores de SENRING califican la tabla |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| Datos eléctricos | |
| espec. | datos |
| gama del voltaje | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | terminal |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) |
| Fuerza dieléctrica | 800VAC@50Hz, 60s |
| Ruido eléctrico | < 0=""> |
| certificado | RoHS, CE |
| Grado del IP | IP51 |
Dibujo del anillo colectando de alta velocidad G000
Las juntas rotatorias de alta velocidad son soluciones confiables y eficientes para las señales y el poder que transmiten en el equipo giratorio de alta velocidad. Su capacidad de alta velocidad, capacidad de la transmisión de la señal, diseño sólido del agujero, materiales, diseño integrado de la estructura, y usos típicos le toman una decisión popular para una amplia gama de usos industriales.
