Equipo de alta velocidad de Ring For High Speed Rotation del resbalón de Max Speed 1500RPM

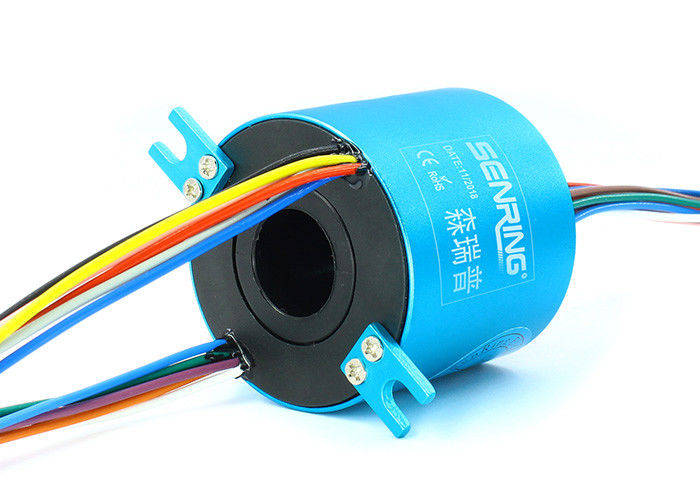

Descripción del anillo colectando de alta velocidad G2056
Los anillos colectores de alta velocidad de Senring, conexiones se hacen a través de los terminales de la soldadura del codificado por color situados en el rotor y el estator del anillo colectando. El transporte permanentemente lubricado elimina la necesidad de la limpieza y del mantenimiento rutinarios. El peso eléctrico de alta velocidad y el diseño compacto del anillo colectando de estos montajes del anillo colectando hacerlos ideales para el uso en usos donde está limitado el espacio.
Características delanillo colectandode alta velocidadde G2056
1. terminales del codificado por color
2. Estructura compacta, peso ligero
3. Transporte permanentemente lubricado
4. Aleación rugosa del AL, material del entramado de acero inoxidable
5. Anillo y cepillo de alta calidad
Un anillo colectando de alta velocidad es un tipo de junta rotatoria que se diseñe para transmitir señales y poder mientras que gira en las velocidades. Consiste en una parte inmóvil y una pieza de rotación, con la pieza inmóvil montada típicamente a la base del equipo y la pieza de rotación atada al componente de rotación.
El anillo colectando de alta velocidad consiste en típicamente los anillos y los cepillos conductores múltiples que permiten señales eléctricas y poder de ser transmitido de la parte inmóvil a la partición giratoria. Los anillos y los cepillos se diseñan para soportar velocidades y para asegurar la transmisión confiable de la señal, con algunos anillos colectores de alta velocidad capaces de transmitir señales y poder a las velocidades hasta de decenas de miles de revoluciones por el minuto (RPM).
Dibujo delanillo colectandode alta velocidadde G2056
Lista modelo estándar
| Modelo | circuitos (10A) | Longitud L (milímetros) |
| G2056-06 | 6 circuitos | 34 |
| G2056-12 | 12 circuitos | 52 |
*Remark: Los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para el uso 20A. Entre en contacto con por favor al vendedor de SENRING si usted necesita modifica no. del canal para requisitos particulares de Ethernet, del poder y de la señal, o mezcla otras señales.
| Datos mecánicos | |
| espec. | datos |
| Velocidad giratoria | 1500RPM |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | 0~85%RH |
| material del contacto | Los anillos colectores de SENRING califican la tabla |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.05N.m; circuitos +0.02N.m/6 |
| Datos eléctricos | |
| espec. | datos |
| gama del voltaje | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) |
| Fuerza dieléctrica | 800VAC@50Hz, 60s |
| Ruido eléctrico | < 0=""> |
| certificado | RoHS, CE |
| Grado del IP | IP51 |
