Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3404004
Éntrenos en contacto con
4 en 4 hacia fuera la unión rotatoria eléctrica agujereada hueco de la unión 4 del gas del paso 20m m del tamaño hueco rotatorio del eje

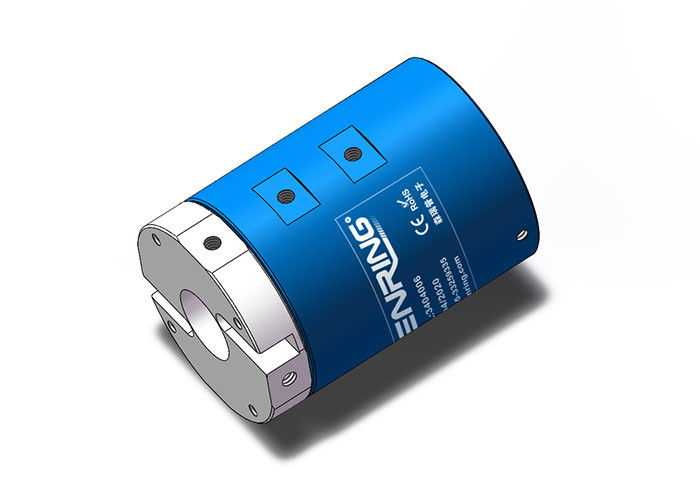

Descripción de la unión rotatoria eléctrica 3404004
Las uniones rotatorias del eje del hueco del paso de SENRING 4 3404004 series son 4 en hacia fuera la unión rotatoria agujereada hueco 4 con un tamaño hueco estándar del eje de 20m m. Otros tamaños huecos del eje se pueden modificar para requisitos particulares según requisitos.
La unión rotatoria eléctrica tiene una amplia gama de usos en máquinas y el equipo que requieren la transmisión del poder y de la señal a través de componentes de rotación. Ella proporciona un confiable y la solución eficiente que puede ayudar a las máquinas y al equipo alcanza la rotación libre y realiza tareas mientras que mantiene la integridad y la confiabilidad de los alambres.
Especificación técnica de la unión rotatoria eléctrica 3404004
| Pasos (gas) | 4 pasos |
| Tamaño del tubo | tubo de 4~6m m, M5quot; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características de la unión rotatoria eléctrica 3404004
1. Puede ser instalado con un brazo mecánico para girar junto.
2. Apoya la transmisión del poder y de las señales mezclados, tales como USB, HDMI, el 1000M Ethernet, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales del autobús, y así sucesivamente.
3. Puede transmitir el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva, y otros medios 360 grados.
4. La presión máxima es 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares).
5. Apoya cuatro puertos M5 para los tubos de 4~6m m.
6. El tamaño hueco estándar del eje es 20m m.
Una unión rotatoria eléctrica se utiliza típicamente en las máquinas y el equipo que requieren la transmisión del poder, de las señales, o de los datos a través de componentes de rotación. Son un tipo de conector rotatorio que permita poder y señale para ser transmitido a través de piezas de rotación sin la necesidad de preocuparse de los alambres enredados o quebrados.

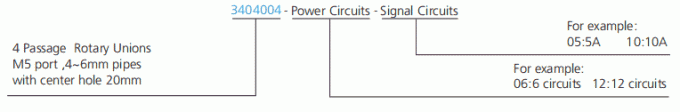

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3404004 | 4 pasos | M5 | 4∼6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Poder/señal (5A/10A) | Longitud L (milímetros) |
| 3404004-0605 | 4 pasos | M5 | 4∼6m m | 6 | 34,5 |
| 3404004-1205 | 4 pasos | M5 | 4∼6m m | 12 | 57,5 |
FAQ:
1. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
2. ¿Es usted una fábrica o una empresa comercial?
: Somos una manufactura profesional con el equipo de alto nivel de R y de D.
