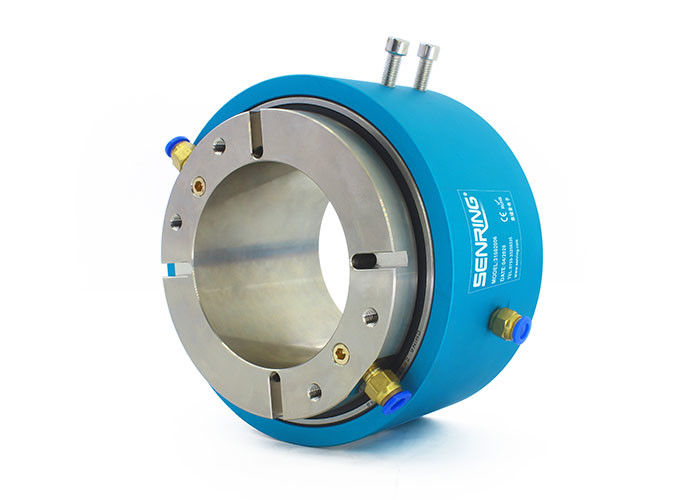

Descripción del anillo colectando hueco del eje 31002006
La junta rotatoria neumática de la serie de SenRing P31002006 es una junta rotatoria del dual-paso que puede girar 360 grados para transmitir dos canales de aire comprimido, de vapor, de vacío, y de otros medios del gas. Apoya los tubos de aire de 6m m y de 8m m. La junta neumática rotatoria de 3502 series no sólo transmite el gas, pero puede también mezclar y transmitir las diversas corrientes eléctricas que se extienden de 2A a 800A. Es caracterizada por su esfuerzo de torsión tamaño pequeño, ligero, bajo, y pasos múltiples del gas que no interfieran con uno a.
Una junta rotatoria neumática del hueco 100m m es un dispositivo que permite la transferencia del aire comprimido o de otros gases mientras que permite que un eje de rotación pase a través de su centro. Es de uso general en sistemas neumáticos o hydráulicos donde está necesario transferir el gas o el líquido a un componente de rotación tal como un eje o una tirada.
La junta rotatoria consiste en típicamente dos porciones, una parte inmóvil y una partición giratoria. La pieza inmóvil se monta al componente fijo del sistema, mientras que la pieza de rotación se monta al componente de rotación. Las dos piezas son conectadas por un sistema de los sellos que evitan que el gas o el líquido se escape hacia fuera.
Características del anillo colectando hueco del eje 31002006
1. Puede mezclar líneas eléctricas, líneas de señales, Ethernet, el USB, el autobús industrial, líneas de control, las válvulas electromagnéticas, y las líneas de detección.
2. La forma estándar de la instalación es reborde, y la instalación hueco del eje puede ser modificada para requisitos particulares.
3. Los medios que pueden ser pasados a través son aire comprimido, hidrógeno, nitrógeno, gas mezclado químico, vapor, agua de enfriamiento, agua caliente, aceite caliente, petróleo, ácido sulfúrico, bebidas, etc.
Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos | Tamaño portuario | Tamaño del tubo |
| 31002006 | 2 pasos | G1/8” | 6∼8m m |
Dibujo
Lista modelo estándar
| Número de parte. | Pasos | Tamaño portuario | Tamaño del tubo | Circuitos de poder (10A) | Circuitos de la señal (5A) | Longitud L (milímetros) |
| 31002006-0605 | 2 pasos | G1/8” | 6∼8m m | 0 | 6 | 64 |
| 31002006-0610 | 2 pasos | G1/8” | 6∼8m m | 6 | 0 | 64 |
| 31002006-1205 | 2 pasos | G1/8” | 6∼8m m | 0 | 12 | 88 |
| 31002006-1210 | 2 pasos | G1/8” | 6∼8m m | 12 | 0 | 88 |
| 31002006-1805 | 2 pasos | G1/8” | 6∼8m m | 0 | 18 | 112 |
| 31002006-1810 | 2 pasos | G1/8” | 6∼8m m | 18 | 0 | 112 |
| 31002006-2405 | 2 pasos | G1/8” | 6∼8m m | 0 | 24 | 136 |
| 31002006-2410 | 2 pasos | G1/8” | 6∼8m m | 24 | 0 | 136 |
Especificación técnica del anillo colectando de 31002006 series
| Pasos (gas) | 2 pasos |
| Tamaño del tubo | tubo de 6~8m m, G1/8”; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
