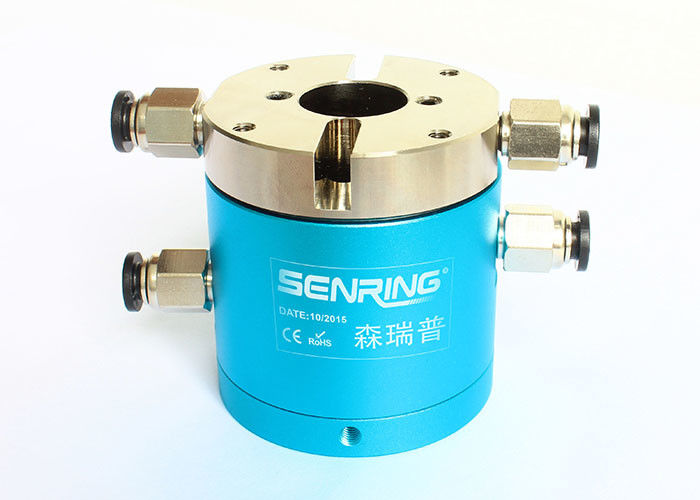

Pequeño resbalón eléctrico coaxial Ring Connectors Rotary Union del RF

Puerto rotatorio eléctrico M5 de la ayuda 2 de la unión IP51 para los tubos de 4~6m m

Descripción del anillo colectando hueco del eje 3402004

1. Diseño dual del paso: La junta rotatoria tiene dos pasos, teniendo en cuenta la transmisión simultánea de los medios múltiples del gas sin interferencia.

2. Amplia gama de la transmisión de los medios: La junta rotatoria puede transmitir el aire comprimido, el vapor, el vacío, y otros medios del gas, haciéndolo conveniente para una variedad de usos industriales.

3. Ayuda para la transmisión mezclada de corrientes: Además de medios del gas, la junta rotatoria también apoya la transmisión mezclada de las diversas corrientes que se extienden de 2A a 800A, proporcionando flexibilidad en diseño de sistemas.

4. Ayuda para los tubos de aire de 4m m y de 6m m: Las ayudas comunes rotatorias tubos de aire de 4m m y de 6m m, proporcionando flexibilidad en diseño de sistemas y permitiendo la transmisión de los medios del gas.

5. Tamaño pequeño y ligero: La junta rotatoria tamaño pequeño y el diseño ligero hacen fácil instalar y mantener.

6. Esfuerzo de torsión bajo: La junta rotatoria tiene esfuerzo de torsión bajo, reduciendo la energía requerida para girar el sistema y mejorando eficacia de sistema total.

Especificación técnica del anillo colectando hueco del eje 3402004

Características del anillo colectando hueco del eje 3402004

1. Puede ser instalado con el brazo mecánico para girar junto;

2. Poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;

3. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;

4. Max. Pressure: 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares);

5. Puerto M5 de la ayuda 2 para los tubos de 4~6m m;

6. Tamaño hueco estándar 20m m del eje.

El esfuerzo de torsión bajo de la junta rotatoria puede mejorar eficacia de sistema total de algunas maneras. Primero, reduce la energía requerida para girar el sistema, que puede dar lugar a ahorro en costes del consumo y de la energía de una energía más baja. En segundo lugar, puede reducir desgaste en los componentes de rotación del sistema, tales como motores y transportes, que pueden prolongar su vida útil y reducir costes de mantenimiento. Finalmente, el esfuerzo de torsión bajo puede mejorar la exactitud y la precisión del sistema, que es particularmente importante en los usos que requieren la colocación o el control exacta.

Usando una junta rotatoria con el esfuerzo de torsión bajo, la eficacia total del sistema se puede mejorar, dando por resultado ahorro en costes y funcionamiento mejorado. Esto es especialmente importante en los usos industriales donde los costes energéticos y los costos del mantenimiento pueden ser factores significativos.

Descripción del número de parte

Dibujo

Lista modelo estándar
