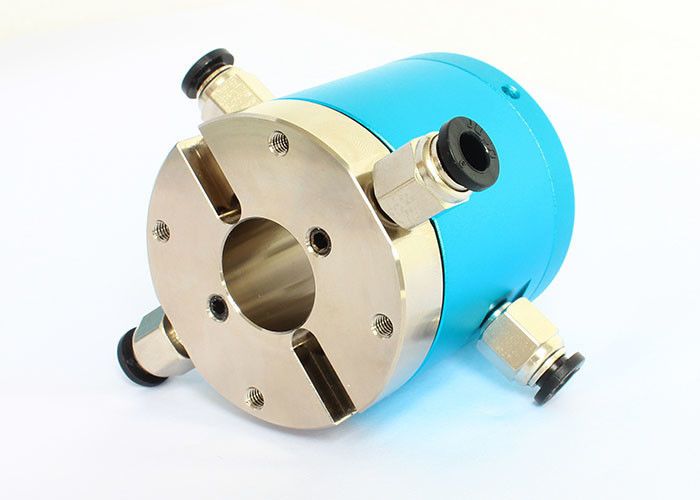

Dos unión rotatoria eléctrica del tamaño hueco del eje del paso 20m m del gas
Descripción del anillo colectando hueco del eje 3402004
El Senring junta rotatoria neumática de 3402004 series es una junta rotatoria del paso dual capaz de la rotación de 360 grados y de la transmisión de 2 pasos del aire comprimido, del vapor, del vacío, y de otros medios del gas. Esta junta rotatoria apoya los tubos de aire de 4m m y de 6m m para la transmisión del gas. Además, apoya la transmisión mezclada de las diversas corrientes que se extienden de 2A a 800A, mientras que también teniendo las ventajas del esfuerzo de torsión tamaño pequeño, ligero, bajo, y de la capacidad de transmitir pasos múltiples del gas sin interferencia.
Esta junta rotatoria es conveniente para muchos usos industriales, tales como robótica, equipo de la automatización, y aparatos médicos. Su diseño dual del paso le permite transmitir medios múltiples del gas simultáneamente, de tal modo mejorando flexibilidad de sistema y eficacia. Además, sus tamaño pequeño y diseño ligero hacen la instalación y el mantenimiento más fáciles.
Especificación técnica del anillo colectando hueco del eje 3402004
| Pasos (gas) | 2 pasos |
| Tamaño del tubo | tubo de 4~6m m, M5quot; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características del anillo colectando hueco del eje 3402004
1. Puede ser instalado con un brazo mecánico para girar junto.
2. Apoya la transmisión del poder y de las señales mezclados, tales como USB, HDMI, el 1000M Ethernet, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales del autobús, y así sucesivamente.
3. Puede transmitir el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva, y otros medios 360 grados.
4. La presión máxima es 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares).
5. Apoya dos puertos M5 para los tubos de 4~6m m.
6. El tamaño hueco estándar del eje es 20m m.
El Senring junta rotatoria neumática de 3402004 series es una opción versátil y confiable para los usos industriales que requieren la transmisión de los medios del gas y de las diversas corrientes. Su diseño dual del paso, amplia gama de la transmisión de los medios, y ayuda para la transmisión mezclada de corrientes proporcionan flexibilidad en diseño de sistemas. Además, sus tamaño pequeño y peso ligero hacen fácil instalar y mantener.
Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3402004 | 2 pasos | M5 | 4∼6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Poder/señal (5A/10A) | Longitud L (milímetros) |
| 3402004-0605 | 2 pasos | M5 | 4∼6m m | 6 | 34,5 |
| 3402004-1205 | 2 pasos | M5 | 4∼6m m | 12 | 52,5 |
