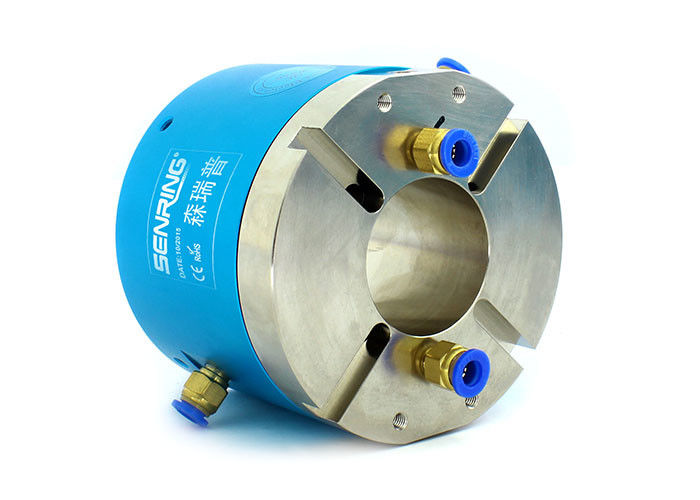

La unión rotatoria eléctrica 360° del hueco 50m m transmite el vapor comprimido/el vacío
Descripción del anillo colectando hueco del eje 3502006
La junta rotatoria neumática del hueco 50m m es de uso general en los usos donde se requiere una junta rotatoria compacta y ligera. Es conveniente para el uso en pequeños sistemas donde está limitado el espacio, por ejemplo en robótica, equipo de la automatización, y aparatos médicos neumáticos o hydráulicos.
Al seleccionar una junta rotatoria neumática del hueco 50m m, es importante considerar factores tales como presión y el flujo, tamaño y peso, lacre, material, velocidad rotatoria, y temperatura. Estos factores se asegurarán de que la junta rotatoria sea compatible con el uso específico y pueden actuar de manera eficaz y eficiente.
Las uniones rotatorias del eje del hueco del paso de SENRING 2 que 3502006 series son 2 en 2 hacia fuera la unión rotatoria agujereada hueco, tamaño hueco estándar 50m m, otros tamaños huecos del eje del eje pueden ser modificadas para requisitos particulares.
Especificación técnica del anillo colectando hueco del eje 3502006
| Pasos (gas) | 2 pasos |
| Tamaño del tubo | tubo de 6~8m m, G1/8”; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características del anillo colectando hueco del eje 3502006
La junta rotatoria se puede instalar con un brazo mecánico para girar junta. Apoya la transmisión del poder y de las señales mezclados, tales como USB, HDMI, el 1000M Ethernet, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales del autobús, y así sucesivamente. Puede transmitir el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva, y otros medios 360 grados. La presión máxima es 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares). Apoya los” puertos dos G1/8 para los tubos de 6~8m m. El tamaño hueco estándar del eje es 50m m.

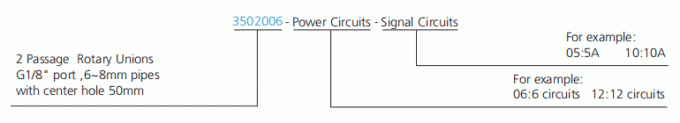

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3502006 | 2 pasos | G1/8” | 6∼8m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de poder (10A) | Circuitos de la señal (5A) | Longitud L (milímetros) |
| 3502006-1205 | 2 pasos | G1/8” | 6∼8m m | 0 | 12 | 74 |
| 3502006-1210 | 2 pasos | G1/8” | 6∼8m m | 12 | 0 | 74 |
| 3502006-1805 | 2 pasos | G1/8” | 6∼8m m | 0 | 18 | 100 |
| 3502006-1810 | 2 pasos | G1/8” | 6∼8m m | 18 | 0 | 100 |
| 3502006-2405 | 2 pasos | G1/8” | 6∼8m m | 0 | 24 | 124 |
| 3502006-2410 | 2 pasos | G1/8” | 6∼8m m | 24 | 0 | 124 |
¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
