Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE,ISO9001,ROHS
Número de modelo:
31002006
Éntrenos en contacto con

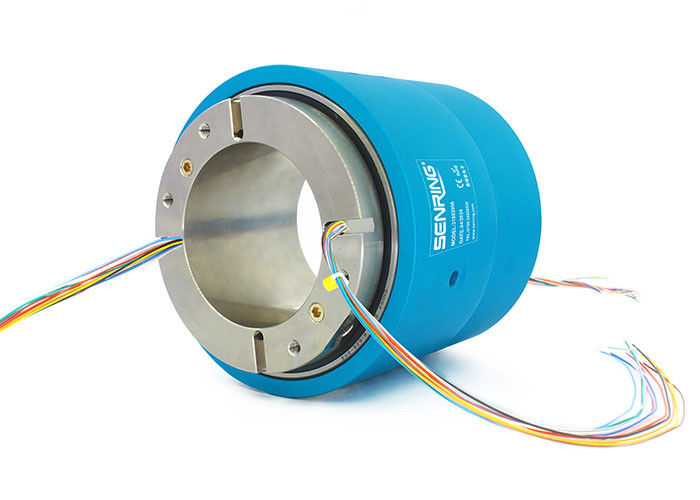

Descripción del anillo colectando hueco del eje 31002006
Las uniones rotatorias del eje del hueco del paso de SENRING dos que 31002006 series son 2 en 2 hacia fuera la unión rotatoria agujereada hueco, tamaño hueco estándar 100m m, el otro tamaño hueco del eje del eje se pueden modificar para requisitos particulares, se pueden instalar con el brazo mecánico para girar juntas.
Características del anillo colectando hueco del eje 31002006
1. Puede ser instalado con el brazo mecánico para girar junto;
2. La ayuda transmite poder y señales mezclados, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;
3. 360° transmiten el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;
4. Max. Pressure: 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares);
5. ” Puerto ayuda 2 G1/8 para los tubos de 6~8m m;
6. Tamaño hueco estándar 100m m del eje.
Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos | Tamaño portuario | Tamaño del tubo |
| 31002006 | 2 pasos | G1/8” | 6∼8m m |
Dibujo
Lista modelo estándar
| Número de parte. | Pasos | Tamaño portuario | Tamaño del tubo | Circuitos de poder (10A) | Circuitos de la señal (5A) | Longitud L (milímetros) |
| 31002006-0605 | 2 pasos | G1/8” | 6∼8m m | 0 | 6 | 64 |
| 31002006-0610 | 2 pasos | G1/8” | 6∼8m m | 6 | 0 | 64 |
| 31002006-1205 | 2 pasos | G1/8” | 6∼8m m | 0 | 12 | 88 |
| 31002006-1210 | 2 pasos | G1/8” | 6∼8m m | 12 | 0 | 88 |
| 31002006-1805 | 2 pasos | G1/8” | 6∼8m m | 0 | 18 | 112 |
| 31002006-1810 | 2 pasos | G1/8” | 6∼8m m | 18 | 0 | 112 |
| 31002006-2405 | 2 pasos | G1/8” | 6∼8m m | 0 | 24 | 136 |
| 31002006-2410 | 2 pasos | G1/8” | 6∼8m m | 24 | 0 | 136 |
Especificación técnica del anillo colectando de 31002006 series
| Pasos (gas) | 2 pasos |
| Tamaño del tubo | tubo de 6~8m m, G1/8”; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
