La unión rotatoria neumática con el montaje del reborde se puede modificar para requisitos particulares con el montaje hueco del eje

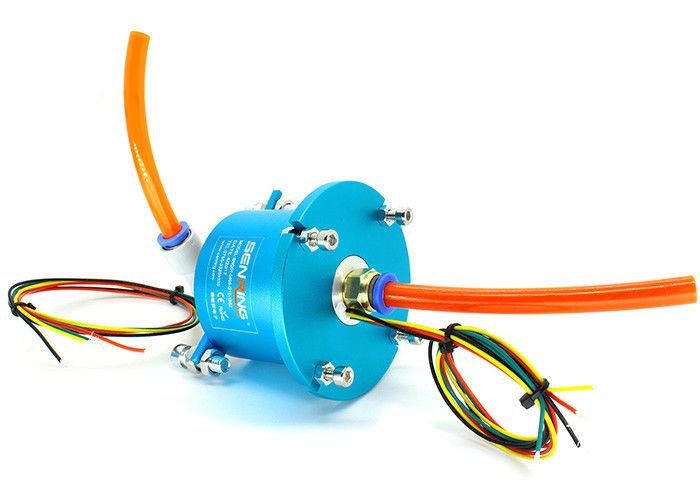

Descripción de la unión rotatoria neumática 3001008
La junta rotatoria neumática de Senring 3001 es una junta rotatoria del solo paso que puede girar 360 grados para transmitir diversos medios del gas tales como aire comprimido, vapor, y vacío. Apoya los tubos de gas múltiples de 4m m, 6m m, 8m m, 10m m, y 12m m. La junta rotatoria neumática de 3001 series también incluye una serie común rotatoria eléctrica, que puede no sólo transmitir el gas, pero también se mezcla y transmitir las diversas corrientes que se extienden de 2A a 800A. La junta de tubo rotatoria de 3001008 series tiene las ventajas del esfuerzo de torsión tamaño pequeño, ligero, y bajo.
Características de la unión rotatoria neumática 3001008
1. Esto es una junta rotatoria del solo paso con 1 entrada y 1 mercado para la transmisión del gas y de la electricidad.
2. Tiene un G1/4” que cabe y apoya diámetros del tubo de 6-10m m.
3. Puede mezclar líneas eléctricas, líneas de señales, los autobuses industriales, las líneas de control, y las líneas de detección.
4. Está instalado vía un reborde estándar y puede también ser modificado para requisitos particulares con un eje hueco.
5. Puede transmitir diversos medios, incluyendo el aire comprimido, el nitrógeno, mezclas químicas, vapor, agua de enfriamiento, agua caliente, y aceite caliente.
Especificación técnica de la unión rotatoria neumática 3001008
| Pasos (gas) | 1 paso |
| Tamaño del tubo | tubo de 8m m,” puerto G1/4 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 10Mpa, vacío -90kPa | |
| esfuerzo de torsión | los 0.2N.m | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 200m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |

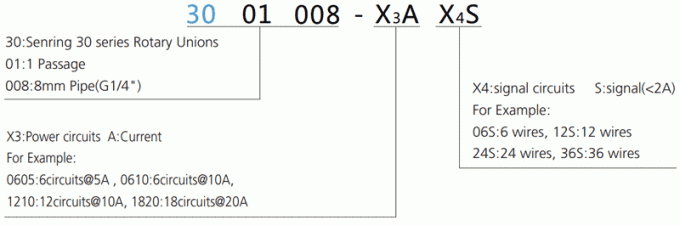

Descripción del número de parte
Dibujo
Lista modelo estándar
| List modelo | Pasos (gas) | Circuitos de poder (10A) | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3001008-02S | 1 paso | 0 | 2 | 34 |
| 3001008-0210 | 1 paso | 2 | 0 | 34 |
| 3001008-03S | 1 paso | 0 | 3 | 34 |
| 3001008-0310 | 1 paso | 3 | 0 | 34 |
| 3001008-06 | 1 paso | 0 | 6 | 34 |
| 3001008-0210-04S | 1 paso | 2 | 4 | 34 |
| 3001008-0410-02S | 1 paso | 4 | 2 | 34 |
| 3001008-0610 | 1 paso | 6 | 0 | 34 |
| 3001008-12S | 1 paso | 0 | 12 | 52 |
| 3001008-0210-10S | 1 paso | 2 | 10 | 52 |
| 3001008-0310-09S | 1 paso | 3 | 9 | 52 |
|
3001008-0410-08S
|
1 paso | 4 | 8 | 52 |
| 3001008-0610-06S | 1 paso | 6 | 6 | 52 |
| 3001008-0810-04S | 1 paso | 8 | 4 | 52 |
| 3001008-1010-02S | 1 paso | 10 | 2 | 52 |
| 3001008-1210 | 1 paso | 12 | 0 | 52 |
Dibujo
Lista modelo estándar
| List modelo | Pasos (gas) | Circuitos de poder (10A) | Circuitos de la señal (2A) | Longitud L (milímetros) |
|
3001008-1210-06S
|
1 paso | 12 | 6 | 71,5 |
|
3001008-1410-04S
|
1 paso | 14 | 4 | 71,5 |
|
3001008-1610-02S
|
1 paso | 16 | 2 | 71,5 |
|
3001008-18S
|
1 paso | 0 | 18 | 71,5 |
|
3001008-0210-16S
|
1 paso | 2 | 16 | 71,5 |
|
3001008-0410-14S
|
1 paso | 4 | 14 | 71,5 |
|
3001008-0610-12S
|
1 paso | 6 | 12 | 71,5 |
|
3001008-0810-10S
|
1 paso | 8 | 10 | 71,5 |
|
3001008-1010-08S
|
1 paso | 10 | 8 | 71,5 |
| 3001008-24S | 1 paso | 0 | 24 | 88,5 |
| 3001008-0410-20S | 1 paso | 4 | 20 | 88,5 |
| 3001008-0610-18S | 1 paso | 6 | 18 | 88,5 |
| 3001008-1210-12S | 1 paso | 12 | 12 | 88,5 |
| 3001008-1810-06S | 1 paso | 18 | 6 | 88,5 |
| 3001008-2410 | 1 paso | 24 | 0 | 88,5 |
| 3001008-30S | 1 paso | 0 | 30 | 105 |
| 3001008-0210-28S | 1 paso | 2 | 28 | 105 |
| 3001008-0410-26S | 1 paso | 4 | 26 | 105 |
| 3001008-0610-24S | 1 paso | 6 | 24 | 105 |
|
3001008-1210-18S
|
1 paso | 12 | 18 | 105 |
|
3001008-36S
|
1 paso | 0 | 36 | 122 |
|
3001008-0410-32S
|
1 paso | 4 | 32 | 122 |
|
3001008-0610-30S
|
1 paso | 6 | 30 | 122 |
|
3001008-42S
|
1 paso | 0 | 42 | 139 |
|
3001008-0410-38S
|
1 paso | 4 | 38 | 139 |
|
3001008-48S
|
1 paso | 0 | 48 | 156 |
|
3001008-56S
|
1 paso | 0 | 56 | 178 |
|
3001008-72S
|
1 paso | 0 | 72 | 223 |
La unión rotatoria neumática/hidráulica se diseña para el aparato rotatorio y puede proporcionar la transmisión híbrida segura y estable para la presión de aire multi del paso y los medios flúidos. Con diseño modular, es más estable y confiable. Con el diseño a través agujereado, puede pasar los alambres o pasar otros dispositivos.
