La unión rotatoria neumática puede ser cosechadora para transferir corriente eléctrica de 6~56 circuitos/la señal

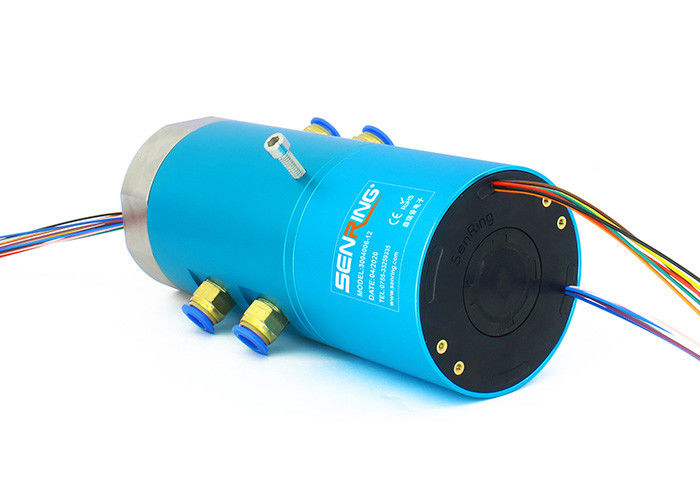

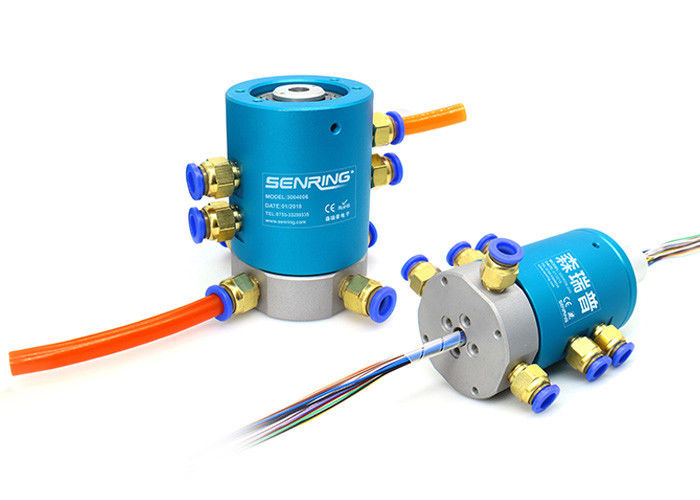

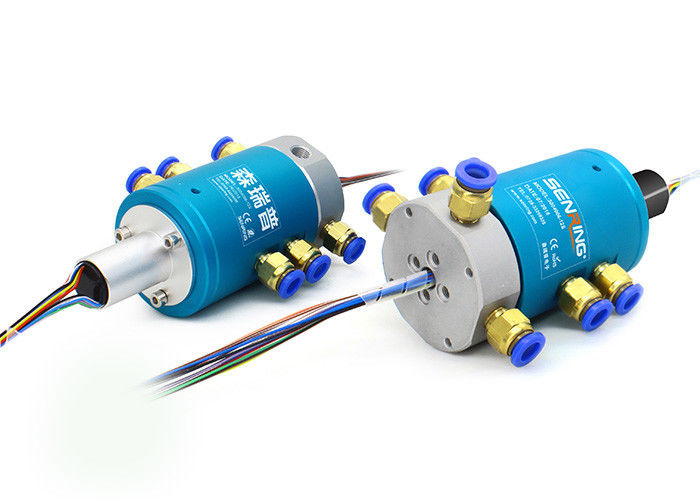

Descripción de la unión rotatoria neumática 3004006
El SenRing junta rotatoria neumática de 3004 series es una junta neumática rotatoria de 4 canales que puede girar 360 grados para transmitir 2 canales de aire comprimido, de vapor, de vacío, y de otros medios del gas. Apoya los diversos tubos de gas con los diámetros de 4m m, 6m m, 8m m, 10m m, y 12m m. La junta rotatoria del gas de 3004 series puede no sólo transmitir los gases pero también la transmisión mezclada de las diversas corrientes que se extienden de 2A a 800A. Tiene las ventajas del esfuerzo de torsión tamaño pequeño, ligero, pequeño, y de los canales múltiples del gas que no interfieren con uno a.
Características de la unión rotatoria neumática 3004006
1. Puede mezclar líneas de suministro de poder, líneas de señales, Ethernet, el USB, los autobuses industriales, las líneas de control, las válvulas electromagnéticas, las líneas de la inducción, el etc.;
2. El estándar es montaje del reborde y el montaje hueco del eje puede ser modificado para requisitos particulares;
3. El medio que puede pasar incluye a través el aire comprimido, el hidrógeno, el nitrógeno, el gas mezclado químico, el vapor, el agua de enfriamiento, la agua caliente, el aceite caliente, el petróleo, el ácido sulfúrico, las bebidas, el etc.
Especificación técnica de la unión rotatoria neumática 3004006
| Pasos (gas) | 4 pasos |
| Tamaño del tubo | tubo de 6~8m m,” puerto G1/8 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |

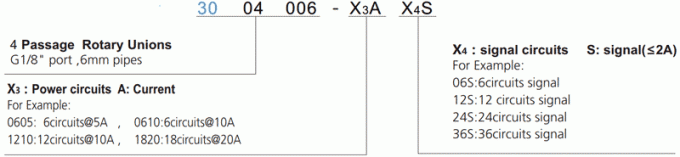

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3004006 | 4 pasos | G1/8” | 6~8m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3004006-06S | 4 pasos | G1/8” | 6~8m m | 6 | 14 |
| 3004006-12S | 4 pasos | G1/8” | 6~8m m | 12 | 21 |
| 3004006-24S | 4 pasos | G1/8” | 6~8m m | 24 | 35 |
| 3004006-36S | 4 pasos | G1/8” | 6~8m m | 36 | 52,3 |
| 3004006-56S | 4 pasos | G1/8” | 6~8m m | 56 | 82 |
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de poder (10A) | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3004006-06S | 4 pasos | G1/8” | 6~8m m | 0 | 6 | 38 |
| 3004006-0610 | 4 pasos | G1/8” | 6~8m m | 6 | 0 | 38 |
| 3004006-12S | 4 pasos | G1/8” | 6~8m m | 0 | 12 | 55 |
| 3004006-0610-06S | 4 pasos | G1/8” | 6~8m m | 6 | 6 | 55 |
| 3004006-1210 | 4 pasos | G1/8” | 6~8m m | 12 | 0 | 55 |
| 3004006-0610-12S | 4 pasos | G1/8” | 6~8m m | 6 | 12 | 71,5 |
| 3004006-1210-06S | 4 pasos | G1/8” | 6~8m m | 12 | 6 | 71,5 |
| 3004006-18S | 4 pasos | G1/8” | 6~8m m | 0 | 18 | 71,5 |
| 3004006-1810 | 4 pasos | G1/8” | 6~8m m | 18 | 0 | 71,5 |
| 3004006-0610-18S | 4 pasos | G1/8” | 6~8m m | 6 | 18 | 88,5 |
| 3004006-24S | 4 pasos | G1/8” | 6~8m m | 0 | 24 | 88,5 |
| 3004006-30S | 4 pasos | G1/8” | 6~8m m | 0 | 30 | 106 |
| 3004006-36S | 4 pasos | G1/8” | 6~8m m | 0 | 36 | 125 |
