Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3002004
Éntrenos en contacto con

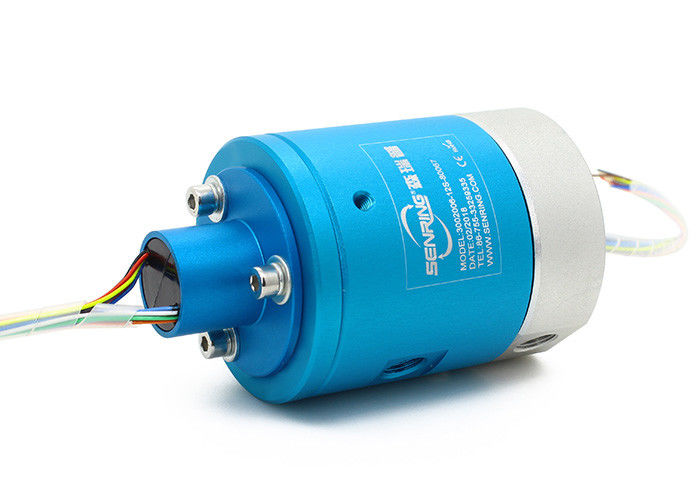

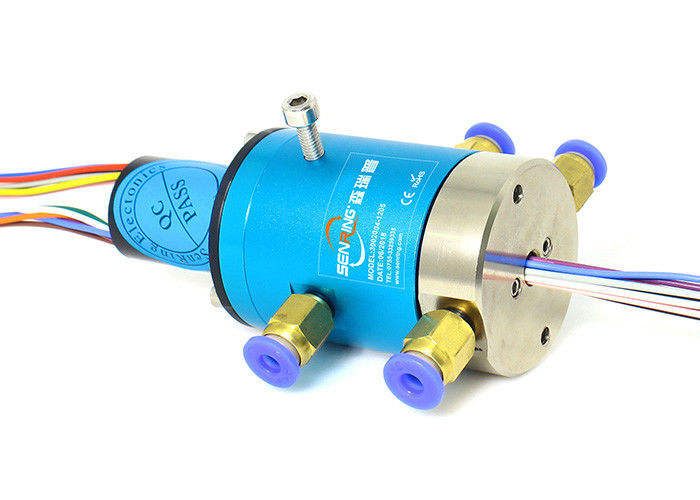

M5 2 uniones rotatorias del paso Pnuematic/+Electric Hybridry para los tubos de 4m m

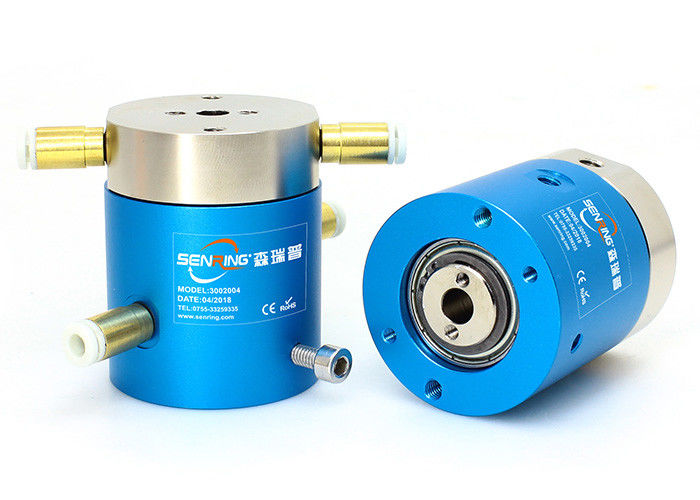

Descripción de la unión rotatoria neumática 3002004
El SenRing anillo colectando neumático y eléctrico de 3002 series es una junta rotatoria del doble-canal que puede girar 360 grados para transmitir dos canales de aire comprimido, de vapor, de vacío y de otros medios del gas. Apoya diversos tamaños de los tubos de aire incluyendo 4m m, 6m m, 8m m, 10m m, y 12m m. El anillo colectando eléctrico rotatorio de 3002 series puede no sólo transmitir el gas, pero también se mezcla y transmitir diversas corrientes de 2A a 800A.
Ventajas:
1. tamaño pequeño;
2. peso ligero;
3. pequeño esfuerzo de torsión;
4. canales múltiples del gas que no interfieren con uno a.
Características de la unión rotatoria neumática 3002004
1. ayuda transmitir poder y señales mezclados, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales del autobús, etc.;
2. 360° transmiten el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc.
3. Max. Pressure: 1Mpa (vacío: -1.5kPa, de alta presión se puede modificar para requisitos particulares);
4. Puerto M5 de la ayuda 2 para los tubos de 4m m;
Especificación técnica de la unión rotatoria neumática 3002004
| Pasos (gas) | 2 pasos |
| Tamaño del tubo | tubo de 4m m, puerto M5 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG26# | Alambre plateado del Teflon de AWG26# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |

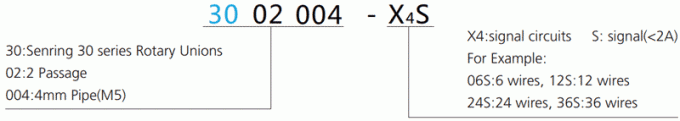

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3002004 | 2 pasos | M5 | 4~6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3002004-06S | 2 pasos | M5 | 4~6m m | 6 | 14 |
| 3002004-12S | 2 pasos | M5 | 4~6m m | 12 | 21 |
| 3002004-24S | 2 pasos | M5 | 4~6m m | 24 | 35 |
| 3002004-36S | 2 pasos | M5 | 4~6m m | 36 | 52 |
La junta rotatoria de alta frecuencia también se podía llamar anillo colectando de alta frecuencia. Esta clase de junta rotatoria puede ser un elemento que instaló en el cable o el instrumento como transmitir o fractura de la línea de conexiones eléctricas.
Si usted tiene requisito modificado para requisitos particulares específico, no dude en consultarnos por favor de modo que nuestras ventas dirijan podrían recomendar el producto más conveniente a usted para usted referencia.
