Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
HF0150-12
Éntrenos en contacto con
Resbalón común rotatorio Ring For Transmitting Of Analog del canal de señal 50GHz Rf y señales digitales

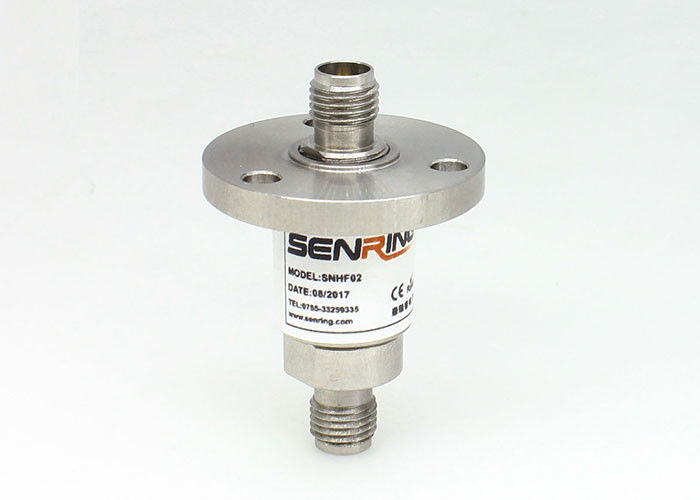

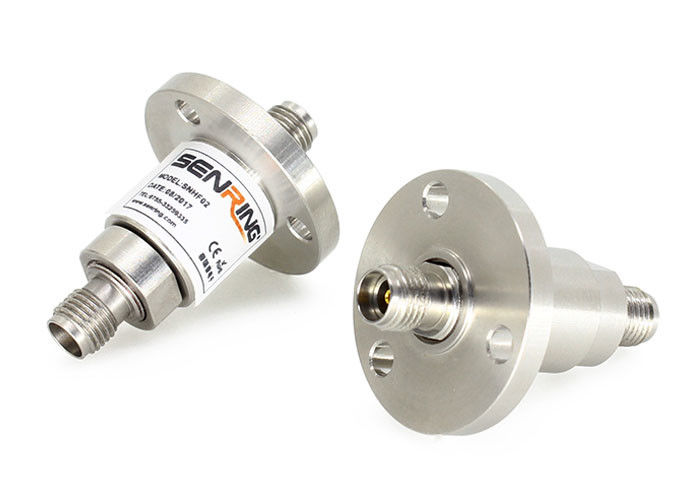

Descripción de la junta rotatoria de alta frecuencia HF0150-12
La junta rotatoria del rf de la serie de Senring HF0150-12 es un anillo colectando de alta frecuencia singal del canal (RF), frecuencia DC~50GHz, 2,4 (K) - conector de F, velocidad 100RPM del trabajo. HF0150-12 es el transmitir usado del análogo y las señales digitales, canal del RF, se pueden modificar para requisitos particulares para combinar poder/señales.
Características de la junta rotatoria de alta frecuencia HF0150-12
1. Puede transmitir las señales de alta velocidad y de alta frecuencia (RF coaxial) sin errores;
2. apoya 1 canal de DC 50GHz a la transmisión de alta frecuencia (RF coaxial);
3. tiene ratio excelente de la pérdida de inserción y de onda de situación de voltaje;
4. conveniente para las antenas de satélite, los dispositivos vehículo-montados, el radar, los bancos de pruebas de la antena de microonda y otros campos.
Especificación técnica de la junta rotatoria de alta frecuencia HF0150-12
| Tipo del conector | hembra de 2.4m m Female-2.4mm (50Ω) |
| Frecuencia | DC a 50 gigahertz |
| VSWR (máximo) | 1.3@DC a 10 gigahertz 1.4@10 a 26.5GHz 1.7@26.5 a 50GHz |
| Fluctuación de VSWR (máxima) | 0.05@ DC a 26,5 gigahertz 0,2 @ 26,5 a 50 gigahertz |
| Poder máximo (máximo) | 3000W |
| Velocidad giratoria (máxima) | 150RPM |
| Comenzando el esfuerzo de torsión (máximo) | los 0.5N.cm |
| Carga axial del conector (máxima) | ±0.1N |
| Temperatura | -55 a +85℃ (temperatura del trabajo) -55 a +85℃ (temperatura de almacenamiento) |
| Humedad | el 95% (humedad del trabajo) el 85% (temperatura de almacenamiento) |
| Estilo | Yo tipo |
| Fase wow (grado máximo) | 1°@DC a 26,5 gigahertz 2°@26.5 a 50 gigahertz |
| Pérdida de inserción | 0,30 DB @ DC a 10 gigahertz 0,50 DB @10 a 26.5GHz 0,90 DB @26.5 a 50GHz |
| Fluctuación de la pérdida de inserción | 0,1 DB |
| Poder medio (máximo) | 50 gigahertz de W @1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Esfuerzo de torsión giratorio (máximo) | 0,5 N.cm |
| Carga radial del conector (máxima) | ±0.1N |
| Grado del IP | CRNA del IP 40. EN 60529 |
| Material de aislamiento | PTFE |

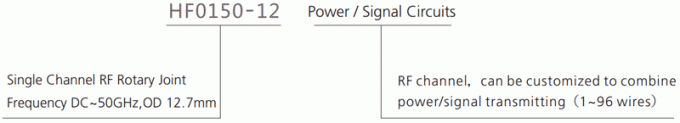

Descripción del número de parte

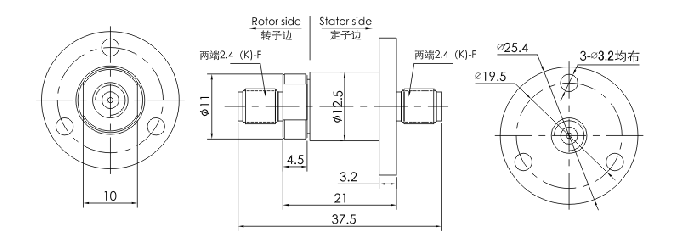

Dibujo
FAQ:
Q1: Qué datos técnicos se deben proporcionar para nuestro modelo modificado para requisitos particulares del anillo colectando.
: Si usted quiere modificar el modelo especial del anillo colectando para requisitos particulares, usted necesita proporcionar los detalles como abajo:
1. velocidad operatring (RPM)
2. el tipo de instalación
3. tamaño del esquema
4. canales (no. de solo alambre además del cable)
5. voltaje y actual clasificados para los anillos del poder y los anillos de la señal
6. el tipo de la señal y relacionado
parámetros (muy importantes)
7. temperatura de funcionamiento h.IP (requisitos de aislamiento)
Q2: ¿Cuánto tiempo es su plazo de ejecución de producción?
: Necesita 7 a 15 días para los productos estándar, 10 a 20 días para los productos modificados para requisitos particulares simples,
15 a 40 días para los productos modificados para requisitos particulares complejos.
