Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
O032-24
Éntrenos en contacto con

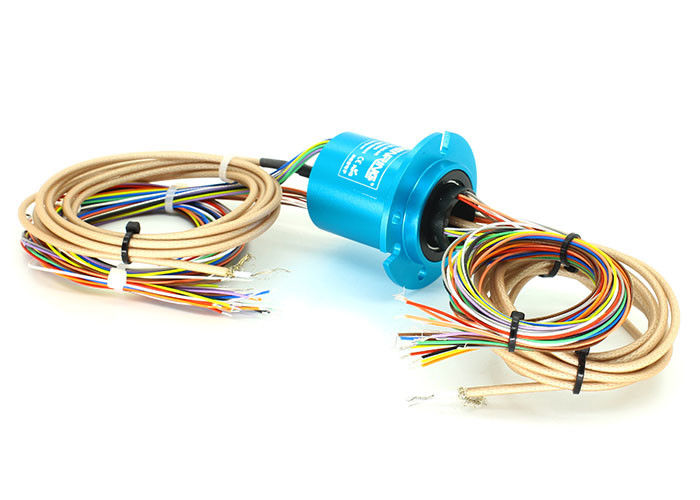

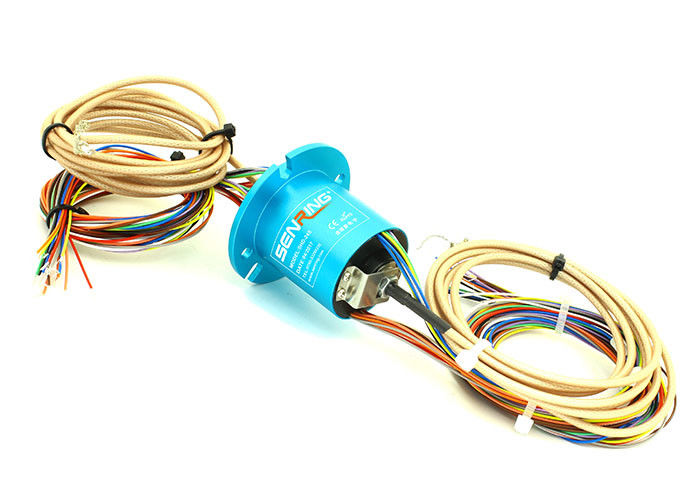

Resbalón modificado para requisitos particulares Ring For anillo colectando de la cápsula HD-SDI/Hd-MI de 1080P de HD-SDI
Descripción del anillo colectando de O032-24 HD-SDI
El anillo colectando video de la serie HD de SENRING O032-24, puede transmitir 1 señal coaxial de la señal video del canal HD, de la señal de DC~3GHz HD o 12 de los circuitos 2A cuando 360° roating, velocidad clasificada: 100RPM.SHD-24 anillo colectando de la serie HD, OD 32.8m m, longitud 47, MMCX, conector coaxial de SMA opcional.
Características del anillo colectando de O032-24 HD-SDI
1. la ayuda DC~3GHz, puede establo transmitir la señal del vedio de 1080P HD;
2. Sólido, con el reborde;
3. Puede transmitir 1 poder/señal video de los circuitos 2A del anillo colectando del canal HD +12 cuando 360° que gira;
4. OD: 32.8m m, longitud: 47m m;
5. Puede ser combinado para transmitir la señal del HF, la señal de control, la señal video y otras señales;
6. Funcionamiento eléctrico excelente de la transmisión y de la rotación;
7. Uso típico: Supervisión de seguridad de HD, cámara fotográfica, cámara de HD y otros campos.
Especificación técnica del anillo colectando de la serie o032-24
| Tarifa de la frecuencia | DC-3GHz |
| Fluctuación de la pérdida de inserción | +/-0.05dB |
| Especificación | RG405 |
| VSWR | ≤1.3 |
| impedancia | 50Ω |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | 10millions para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM continuamente |
| temporeros de trabajo. | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | 0.1N.m+ (circuitos 0.03N.m/6) |
| Pérdida de inserción | 0.65dB/1GHz máximo |
| pérdida de vuelta | -18 dB/1GHz máximos |
| Velocidad máxima | 50RPM |
| Fluctuación de VSWR | +/--0,05 |
| Estilo | BNC/F (opciones) |
| Datos eléctricos | |
| espec. | datos |
| gama del voltaje | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG26# |
| longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
| Fuerza dieléctrica | 500VAC@50Hz, 60s |
| Ruido eléctrico | < 0=""> |
| Ruido eléctrico | < 10m=""> |
| Certificado del CE | Sí |
| material | RoHS obediente |

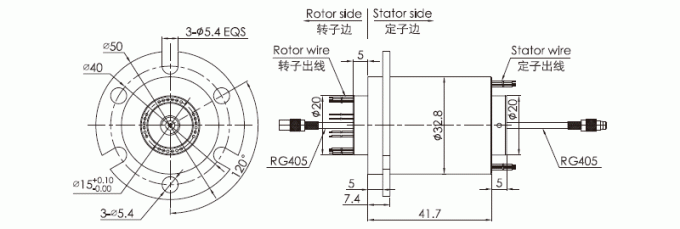

Dibujo
FAQ:
1. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
2. ¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
