Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
HF0150-56
Éntrenos en contacto con
El metal precioso del tiempo de una vida más larga entra en contacto con los materiales del anillo colectando de alta frecuencia de One Channel 50GHz
Descripción de la junta rotatoria de alta frecuencia HF0150-56
La junta rotatoria del RF de la serie de SenRing HF0150-56 es una junta rotatoria monocanal del RF con una gama de frecuencia de DC a 50GHz. El tipo común es 2,4 (K) - F en ambos extremos, y la velocidad máxima es 100RPM. El diámetro externo del cuerpo principal de HF0150-56 es 31.8m m. Es un producto se convirtió especialmente para cumplir los requisitos de transmisión de señales analógicas digitales o seriales de alta velocidad. Apoya la transmisión mezclada de 1-48 canales de corriente y de señales.
Características de la junta rotatoria de alta frecuencia HF0150-56
1. señales de alta frecuencia del canal DC~50GHz de la ayuda 1;
2. Puede ser poder o señales que transmite (1-48 alambres) de la cosechadora;
3. Ratio bajo de la pérdida de inserción y de onda de situación de voltaje;
4. Uso para la antena de satélite, vehículo, radar, banco de pruebas de la antena de microonda….etc;
Especificación técnica de la junta rotatoria de alta frecuencia HF0150-56
| Tipo del conector | hembra de 2.4m m Female-2.4mm (50Ω) |
| Frecuencia | DC a 50 gigahertz |
| VSWR (máximo) | 1.3@DC a 10 gigahertz 1.4@10 a 26.5GHz 1.7@26.5 a 50GHz |
| Fluctuación de VSWR (máxima) | 0.05@ DC a 26,5 gigahertz 0,2 @ 26,5 a 50 gigahertz |
| Poder máximo (máximo) | 500W |
| Velocidad giratoria (máxima) | 250RPM |
| Comenzando el esfuerzo de torsión (máximo) | los 0.5N.cm |
| Carga axial del conector (máxima) | ±0.1N |
| Temperatura | -55 a +85℃ (temperatura del trabajo) -55 a +85℃ (temperatura de almacenamiento) |
| Humedad | el 95% (humedad del trabajo) el 85% (temperatura de almacenamiento) |
| Estilo | Yo tipo |
| Fase wow (grado máximo) | 1°@DC a 26,5 gigahertz 2°@26.5 a 50 gigahertz |
| Pérdida de inserción | 0,30 DB @ DC a 10 gigahertz 0,50 DB @10 a 26.5GHz 0,90 DB @26.5 a 50GHz |
| Fluctuación de la pérdida de inserción | 0,1 DB |
| Poder medio (máximo) | 50 gigahertz de W @1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Esfuerzo de torsión giratorio (máximo) | 0,5 N.cm |
| Carga radial del conector (máxima) | ±0.1N |
| Grado del IP | CRNA del IP 40. EN 60529 |
| Material de aislamiento | PTFE |
| Mecánico | |
| Vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura | -30℃~80℃ |
| Humedad | Derecho del 0~85% |
| Material del contacto | oro-oro |
| Vivienda del material | aleación de aluminio |
| Esfuerzo de torsión | canales 0.05N.m+0.01N.m/6 |
| Eléctrico | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~440VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon AWG#17 | Alambre plateado del Teflon AWG#22 |
| Longitud del alambre de ventaja | estándar 150m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |

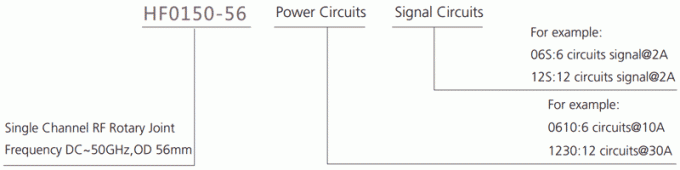

Descripción del número de parte

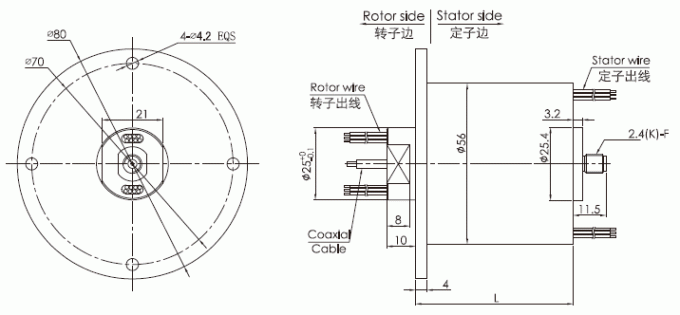

Dibujo
| lista modelo | Canal del RF | Frecuencia | Circuitos no (10A) | Circuitos no (0~2A) | Longitud L (milímetros) |
| HF0150-56-0610 | 1 canal | DC~50GHz | 6 canales | 0 | 38m m |
| HF0150-56-06S | 1 canal | DC~50GHz | 0 | 6 canales | 38m m |
| HF0150-56-0610-06S | 1 canal | DC~50GHz | 6 canales | 6 canales | 55m m |
| HF0150-56-1210 | 1 canal | DC~50GHz | 12 canales | 0 | 55m m |
| HF0150-56-12S | 1 canal | DC~50GHz | 0 | 12 canales | 55m m |
| HF0150-56-0610-12S | 1 canal | DC~50GHz | 6 canales | 12 canales | 71.5m m |
| HF0150-56-1810 | 1 canal | DC~50GHz | 18 canales | 0 | 71.5m m |
| HF0150-56-18S | 1 canal | DC~50GHz | 0 | 18 canales | 71.5m m |
| HF0150-56-0610-18S | 1 canal | DC~50GHz | 6 canales | 18 canales | 88.5m m |
| HF0150-56-1210-12S | 1 canal | DC~50GHz | 12 canales | 12 canales | 88.5m m |
| HF0150-56-2410 | 1 canal | DC~50GHz | 24 canales | 0 | 88.5m m |
| HF0150-56-24S | 1 canal | DC~50GHz | 0 | 24 canales | 88.5m m |
| HF0150-56-36S | 1 canal | DC~50GHz | 0 | 36 canales | 122m m |
| HF0150-56-48S | 1 canal | DC~50GHz | 0 | 48 canales | 156m m |
