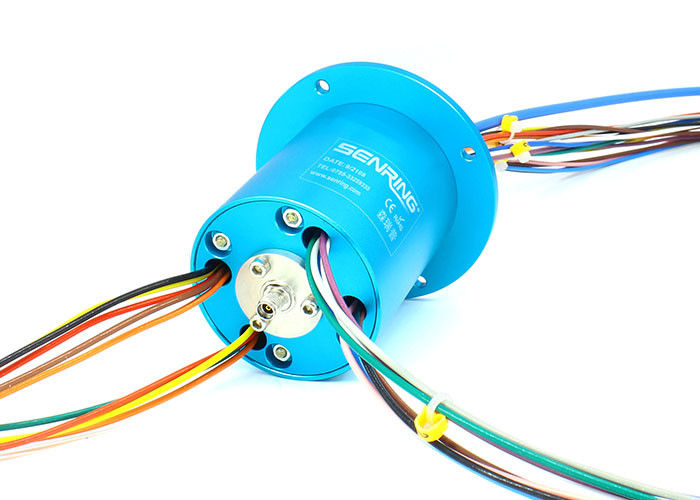

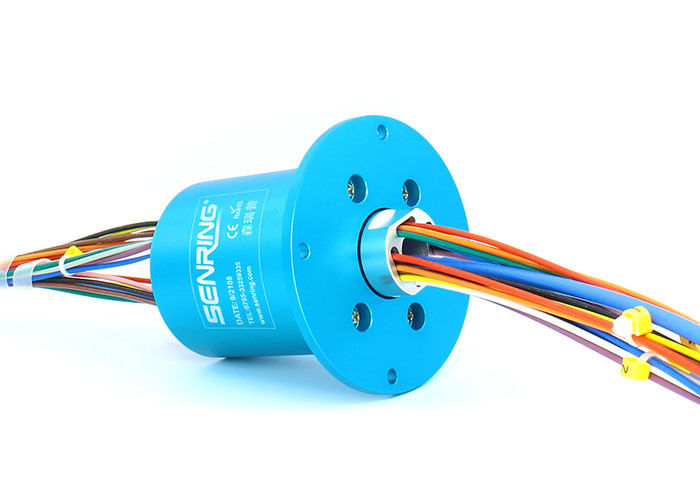

Junta rotatoria de alta frecuencia del conector de SMA-K con el monocanal de 18GHz
Descripción de la junta rotatoria de alta frecuencia HF0118-56
La junta rotatoria del RF de la serie de SenRing HF0118-56 es una junta rotatoria monocanal del RF con una gama de frecuencia de DC a 18GHz. El tipo común no se especifica, y la velocidad máxima es 100RPM. HF0118-56 es un producto se convirtió especialmente para cumplir los requisitos de transmisión de señales analógicas digitales o seriales de alta velocidad. Puede mezclar 1-48 circuitos eléctricos, y si usted necesita combinar la transmisión de la corriente y de señales, usted puede elegir otros modelos.
Características de la junta rotatoria de alta frecuencia HF0118-56
1. señales de alta frecuencia del canal DC~18GHz de la ayuda 1;
2. Puede ser poder o señales que transmite (1-48 alambres) de la cosechadora;
3. Ratio bajo de la pérdida de inserción y de onda de situación de voltaje;
Uso para la antena de satélite, vehículo, radar, banco de pruebas de la antena de microonda….etc;
Especificación técnica de la junta rotatoria de alta frecuencia HF0118-56
| Tipo del conector | SMA-K (50Ω) |
| Frecuencia | DC a 18 gigahertz |
| VSWR (máximo) | 1.3@DC a 10 gigahertz 1.4@DC a 18 gigahertz |
| Fluctuación de VSWR (máxima) | 0,05 |
| Poder máximo (máximo) | 3000W |
| Velocidad giratoria (máxima) | 250RPM |
| Comenzando el esfuerzo de torsión (máximo) | los 0.5N.cm |
| Carga axial del conector (máxima) | ±0.1N |
| Material de aislamiento | PTFE |
| Temperatura | -55 a +85℃ (temperatura del trabajo) -55 a +85℃ (temperatura de almacenamiento) |
| Grado del IP | CRNA del IP 40. EN 60529 |
| Estilo | Yo tipo |
| Fase wow (grado máximo) | 1° |
| Pérdida de inserción | 0,25 DB @ DC a 10 gigahertz 0,30 DB @10 a 18 gigahertz |
| Fluctuación de la pérdida de inserción | 0,05 DB |
| Poder medio (máximo) | 500 gigahertz de W @1 200 W @6GHz 100 gigahertz de W @12 30 W @18GHz |
| vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Esfuerzo de torsión giratorio (máximo) | 0,5 N.cm |
| Carga radial del conector (máxima) | ±0.1N |
| Humedad | el 95% (humedad del trabajo) el 85% (humedad del almacenamiento) |
| Mecánico | |
| Vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura | -30℃~80℃ |
| Humedad | Derecho del 0~85% |
| Material del contacto | oro-oro |
| Vivienda del material | aleación de aluminio |
| Esfuerzo de torsión | canales 0.05N.m+0.01N.m/6 |
| Eléctrico | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~440VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon AWG#17 | Alambre plateado del Teflon AWG#22 |
| Longitud del alambre de ventaja | estándar 150m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |

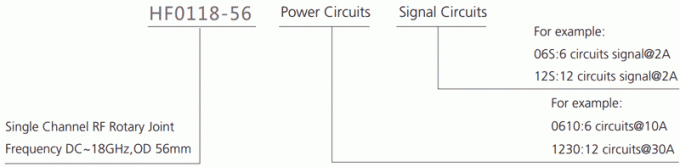

Descripción del número de parte

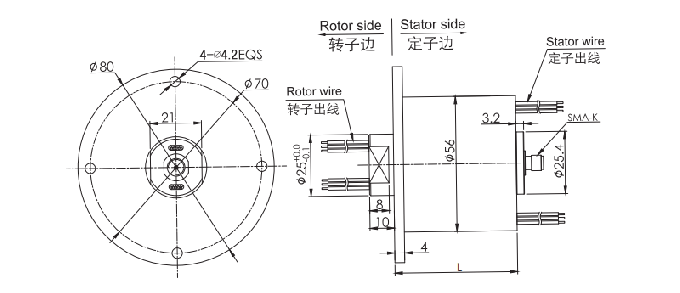

Dibujo
| lista modelo | Canal del RF | Frecuencia | Circuitos no (10A) | Circuitos no (0~2A) | Longitud L (milímetros) |
| HF0118-56-0610 | 1 canal | DC~18GHz | 6 canales | 0 | 38m m |
| HF0118-56-06S | 1 canal | DC~18GHz | 0 | 6 canales | 38m m |
| HF0118-56-0610-06S | 1 canal | DC~18GHz | 6 canales | 6 canales | 55m m |
| HF0118-56-1210 | 1 canal | DC~18GHz | 12 canales | 0 | 55m m |
| HF0118-56-12S | 1 canal | DC~18GHz | 0 | 12 canales | 55m m |
| HF0118-56-0610-12S | 1 canal | DC~18GHz | 6 canales | 12 canales | 71.5m m |
| HF0118-56-1810 | 1 canal | DC~18GHz | 18 canales | 0 | 71.5m m |
| HF0118-56-18S | 1 canal | DC~18GHz | 0 | 18 canales | 71.5m m |
| HF0118-56-0610-18S | 1 canal | DC~18GHz | 6 canales | 18 canales | 88.5m m |
| HF0118-56-1210-12S | 1 canal | DC~18GHz | 12 canales | 12 canales | 88.5m m |
| HF0118-56-2410 | 1 canal | DC~18GHz | 24 canales | 0 | 88.5m m |
| HF0118-56-24S | 1 canal | DC~18GHz | 0 | 24 canales | 88.5m m |
| HF0118-56-36S | 1 canal | DC~18GHz | 0 | 36 canales | 122m m |
| HF0118-56-48S | 1 canal | DC~18GHz | 0 | 48 canales | 156m m |
