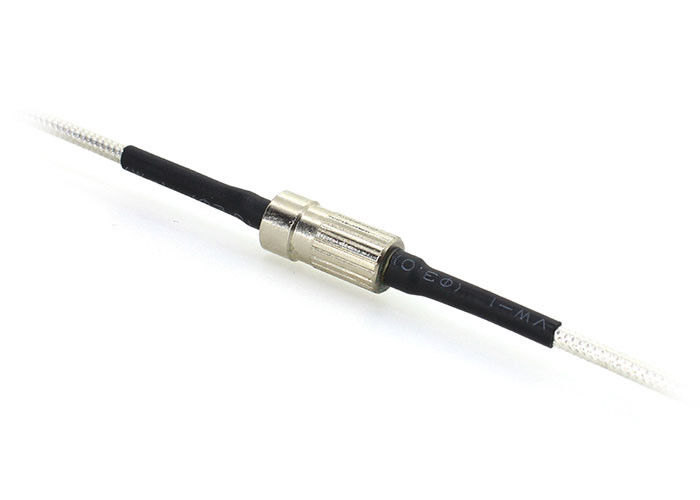

1 rotatorio de alta frecuencia del canal 3GHz articula/el banco de Ring For Microwave Antenna Test del resbalón

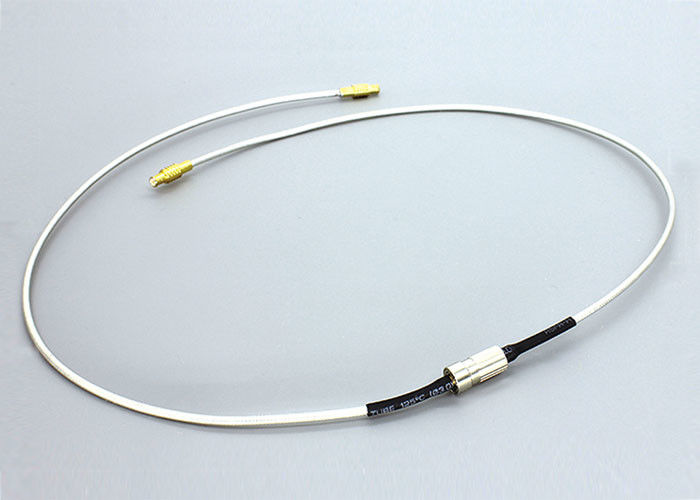

Descripción de la junta rotatoria de alta frecuencia HF0103-07
La junta rotatoria del RF de la serie de SenRing HF0103-07 es una junta rotatoria monocanal del RF con una gama de frecuencia de DC a 3GHz. El tipo común utiliza el cable RJ405, y la velocidad máxima es 100RPM. HF0103-07 es un producto se convirtió especialmente para cumplir los requisitos de transmisión de señales analógicas digitales o seriales de alta velocidad. No apoya la transmisión mezclada de la corriente y de señales. Si usted necesita combinar la transmisión de la corriente y de señales, usted puede elegir otros modelos.
Características de la junta rotatoria de alta frecuencia HF0103-07
1. tipo del conector: coaxil RG405 (pueden añadir SMA, MCX, MMCX los conectores);
2. Se utiliza en los dispositivos continuos de la rotación 360° para transferir señales de alta frecuencia de 1 canal;
3. Frecuencia DC~3GHz;
4. Ratio bajo de la pérdida de inserción y de onda de situación de voltaje;
Uso para la antena de satélite, vehículo, radar, banco de pruebas de la antena de microonda….etc;
Especificación técnica de la junta rotatoria de alta frecuencia HF0103-07
| Tipo del conector | coaxil RG405 (pueden añadir SMA, MCX, MMCX los conectores) |
| Frecuencia | DC a 3 gigahertz |
| VSWR (máximo) | 1.7@DC a 3 gigahertz |
| Fluctuación de VSWR (máxima) | 0,05 |
| Poder máximo (máximo) | 500W |
| Velocidad giratoria (máxima) | 250RPM |
| Comenzando el esfuerzo de torsión (máximo) | los 0.5N.cm |
| Carga axial del conector (máxima) | ±0.1N |
| Material de aislamiento | PTFE |
| Temperatura | -55 a +85℃ (temperatura del trabajo) -55 a +85℃ (temperatura de almacenamiento) |
| Estilo | Yo tipo |
| Fase wow (grado máximo) | 1° |
| Pérdida de inserción | 0,25 DB @ DC a 1,5 gigahertz 0,30 DB @10 a 3 gigahertz |
| Fluctuación de la pérdida de inserción | 0,05 DB |
| Poder medio (máximo) | 200 gigahertz de W @1.5 500 W @3GHz |
| vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Esfuerzo de torsión giratorio (máximo) | 0,5 N.cm |
| Carga radial del conector (máxima) | ±0.1N |
| Grado del IP | CRNA del IP 40. EN 60529 |
| Humedad | el 95% (humedad del trabajo) el 85% (humedad del almacenamiento) |

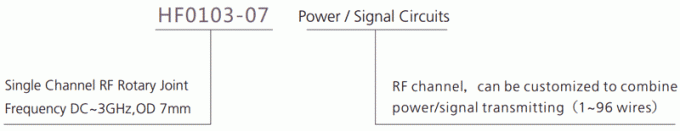

Descripción del número de parte

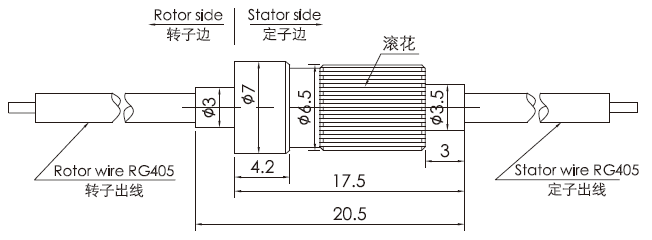

Dibujo
La junta rotatoria de alta frecuencia también se podía llamar anillo colectando de alta frecuencia. Esta clase de junta rotatoria puede ser un elemento que instaló en el cable o el instrumento como transmitir o fractura de la línea de conexiones eléctricas.
Si usted tiene requisito modificado para requisitos particulares específico, no dude en consultarnos por favor de modo que nuestras ventas dirijan podrían recomendar el producto más conveniente a usted para usted referencia.
