Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
HF0103-32
Éntrenos en contacto con

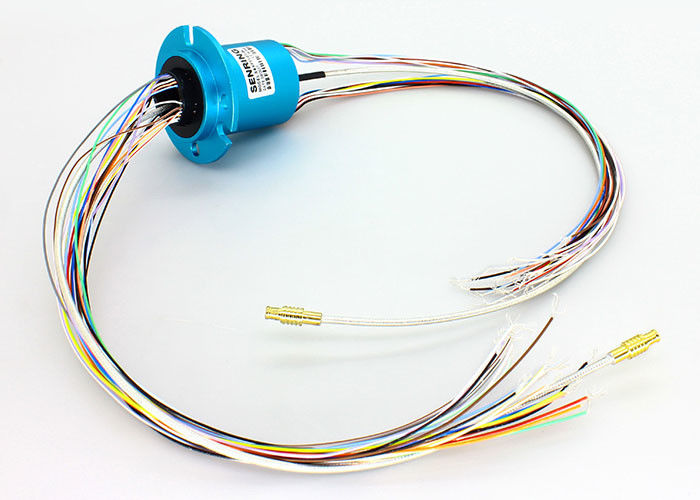

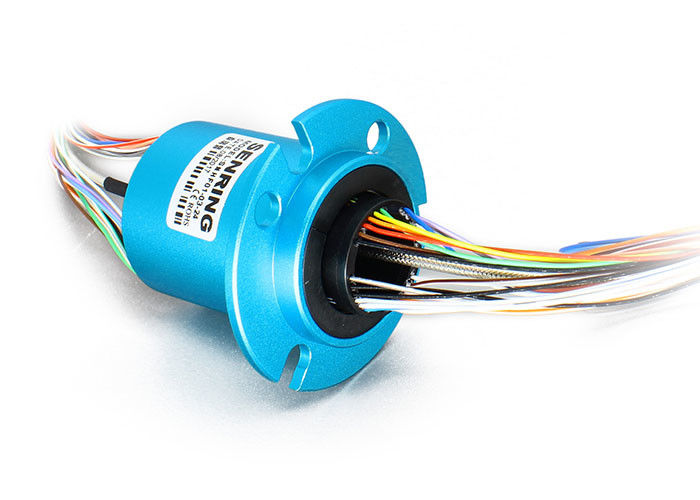

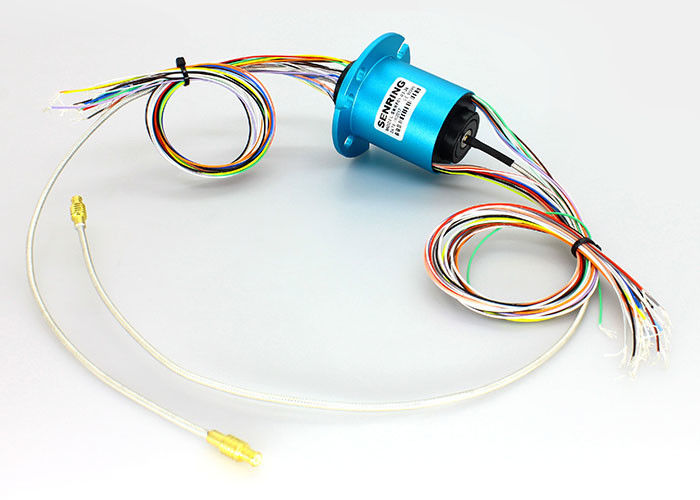

1 resbalón de alta frecuencia Ring With Aluminum Alloy Housing de los canales y tiempo de una vida más larga
Descripción de la junta rotatoria de alta frecuencia HF0103-32
La junta rotatoria coaxial de la microonda de la serie de SENRING HF0103-32 es un anillo colectando común rotatorio singal del canal RF/microwave, frecuencia DC~3GHz, conector RJ405, la junta rotatoria coaxial de la microonda de la serie de la velocidad 100RPM.HF0103-32 del trabajo puede ser poder o señal que transmite de la cosechadora
Características de la junta rotatoria de alta frecuencia HF0103-32
1. canal del RF: 1 canal, canal de la señal/del poder: 1~24 canales;
2. Frecuencia: DC~3GHz;
3. Ratio bajo de la pérdida de inserción y de onda de situación de voltaje;
4. Uso para la antena de satélite, embarcado, vehículo, radar, banco de pruebas de la antena de microonda….etc; ;
5. Utilizado en los dispositivos continuos de la rotación 360° para transferir señales de alta frecuencia;
6. Puede ser cosechadora que transmite 1~24 señales circuits@2A, una corriente más grande puede ser modificado para requisitos particulares;
7. Estructura integrada, instalación fácil;
Especificación técnica de la junta rotatoria de alta frecuencia HF0103-32
Tipo del conector | coaxil RG405 (pueden añadir SMA, MCX, MMCX los conectores) |
Frecuencia | DC a 3 gigahertz |
VSWR (máximo) | 1.7@DC a 3 gigahertz |
Fluctuación de VSWR (máxima) | 0,05 |
Poder máximo (máximo) | 500W |
Velocidad giratoria (máxima) | 250RPM |
Comenzando el esfuerzo de torsión (máximo) | los 0.5N.cm |
Carga axial del conector (máxima) | ±0.1N |
Material de aislamiento | PTFE |
Temperatura | -55 a +85℃ (temperatura del trabajo) -55 a +85℃ (temperatura de almacenamiento) |
Estilo | Yo tipo |
Fase wow (grado máximo) | 1° |
Pérdida de inserción | 0,25 DB @ DC a 1,5 gigahertz 0,30 DB @10 a 3 gigahertz |
Fluctuación de la pérdida de inserción | 0,05 DB |
Poder medio (máximo) | 200 gigahertz de W @1.5 500 W @3GHz |
vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
Esfuerzo de torsión giratorio (máximo) | 0,5 N.cm |
Carga radial del conector (máxima) | ±0.1N |
Grado del IP | CRNA del IP 40. EN 60529 |
Humedad | el 95% (humedad del trabajo) el 85% (humedad del almacenamiento) |
Mecánico | |
Vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
Velocidad giratoria | 250RPM |
Temperatura | -30℃~80℃ |
Humedad | Derecho del 0~85% |
Material del contacto | oro-oro |
Vivienda del material | plástico |
Esfuerzo de torsión | canales 0.05N.m+0.01N.m/6 |
Eléctrico | ||
Espec. | Poder | Señal |
Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
Resistencia de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
Espec. del alambre de ventaja. | Teflon plateado AWG#26 | |
Longitud del alambre de ventaja | estándar 150m m (puede ser modificado para requisitos particulares) |
|
Resistencia de Insolution | 300VAC@50Hz, 60s | |
Ruido eléctrico | < 0=""> | |
Grado del IP | IP51 |

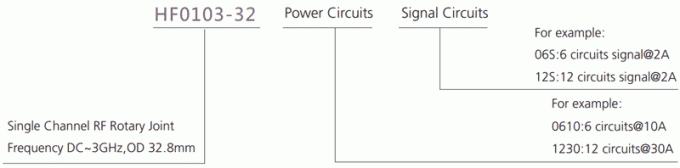

Descripción del número de parte

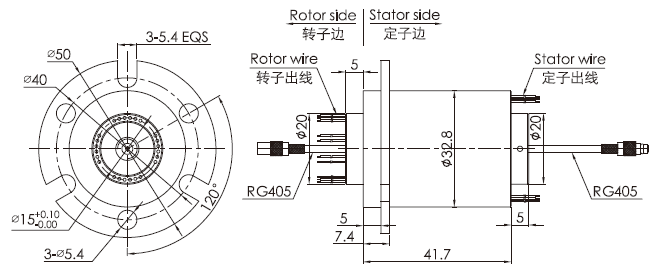

Dibujo
Lista modelo estándar
lista modelo | Canal del RF | Frecuencia | Circuitos no (10A) | Circuitos no (0~2A) | Longitud L (milímetros) |
HF0103-32-18 | 1 canal | DC~3GHz | 0 | 18 canales | 41.7m m |
HF0103-32-24 | 1 canal | DC~3GHz | 0 | 24 canales | 41.7m m |
