Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
HF0103-22
Éntrenos en contacto con

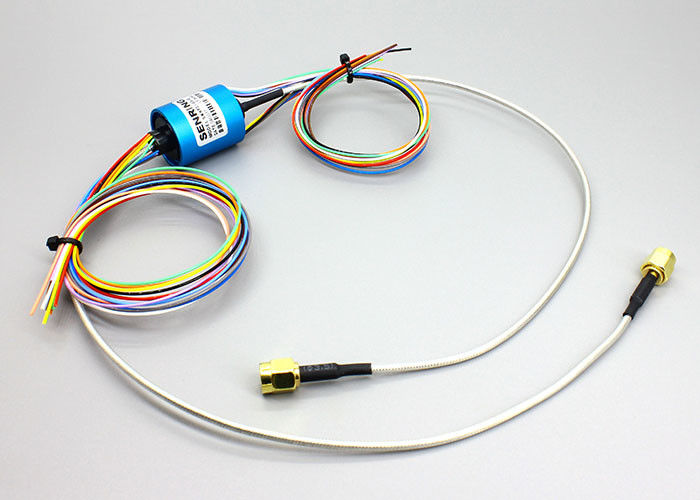

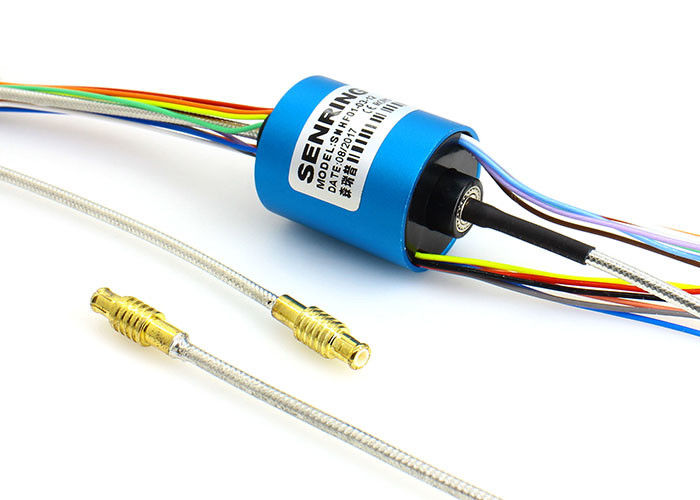

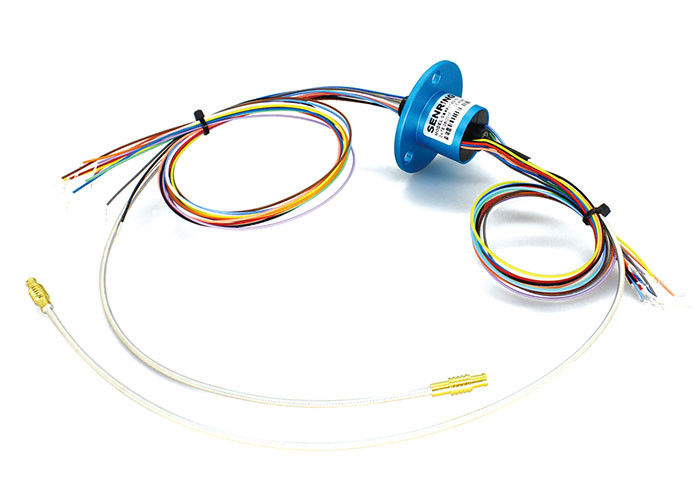

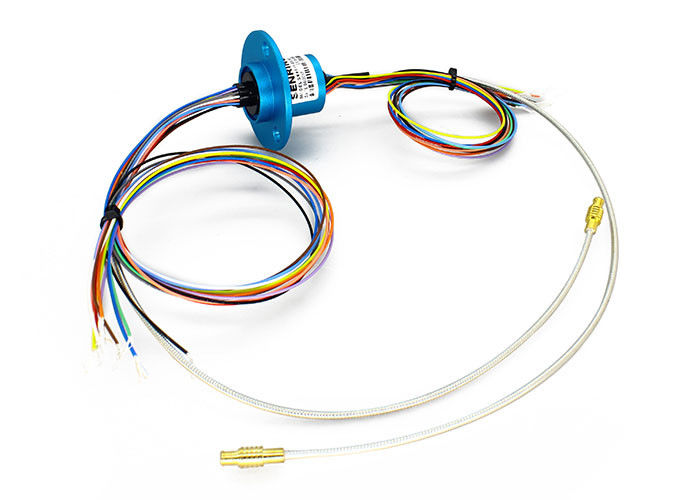

Trabaje la sola Rf Singal junta rotatoria coaxial común rotatoria del canal de la velocidad 100RPM
Descripción de la junta rotatoria de alta frecuencia HF0103-22
El anillo colectando del cable coaxial de la serie de SENRING HF0103-22 es una 1 junta rotatoria coaxial del canal, frecuencia DC~3GHz, RJ405 conector, velocidad 100RPM del trabajo. HF0103-22 puede combinar poder que transmite o las señales (1-12 alambres), frecuencia son DC-3GHz.
Características de la junta rotatoria de alta frecuencia HF0103-22
1. tipo del conector: coaxil RG405 (pueden añadir SMA, MCX, MMCX los conectores)
2. utilizado en los dispositivos continuos de la rotación 360° para transferir señales de alta frecuencia;
3. Puede ser poder o señales que transmite (1-12 alambres) de la cosechadora;
4. Señales de alta frecuencia de la ayuda DC~3GHz;
5. Ratio bajo de la pérdida de inserción y de onda de situación de voltaje;
Uso:
antena de satélite, embarcada, vehículo, radar, banco de pruebas de la antena de microonda….etc;
Especificación técnica de la junta rotatoria de alta frecuencia HF0103-22
| Tipo del conector | coaxil RG405 (pueden añadir SMA, MCX, MMCX los conectores) |
| Frecuencia | DC a 3 gigahertz |
| VSWR (máximo) | 1.7@DC a 3 gigahertz |
| Fluctuación de VSWR (máxima) | 0,05 |
| Poder máximo (máximo) | 500W |
| Velocidad giratoria (máxima) | 250RPM |
| Comenzando el esfuerzo de torsión (máximo) | los 0.5N.cm |
| Carga axial del conector (máxima) | ±0.1N |
| Material de aislamiento | PTFE |
| Temperatura | -55 a +85℃ (temperatura del trabajo) -55 a +85℃ (temperatura de almacenamiento) |
| Estilo | Yo tipo |
| Fase wow (grado máximo) | 1° |
| Pérdida de inserción | 0,25 DB @ DC a 1,5 gigahertz 0,30 DB @10 a 3 gigahertz |
| Fluctuación de la pérdida de inserción | 0,05 DB |
| Poder medio (máximo) | 200 gigahertz de W @1.5 500 W @3GHz |
| vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Esfuerzo de torsión giratorio (máximo) | 0,5 N.cm |
| Carga radial del conector (máxima) | ±0.1N |
| Grado del IP | CRNA del IP 40. EN 60529 |
| Humedad | el 95% (humedad del trabajo) el 85% (humedad del almacenamiento) |
| Mecánico | |
| Vida laboral | > 10 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura | -30℃~80℃ |
| Humedad | Derecho del 0~85% |
| Material del contacto | oro-oro |
| Vivienda del material | plástico |
| Esfuerzo de torsión | 0.05N.m+0.01 |
| Eléctrico | ||
| Espec. | Poder | Señal |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Espec. del alambre de ventaja. | Teflon plateado AWG#26 | |
| Longitud del alambre de ventaja | estándar 150m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 300VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Grado del IP | IP51 | |

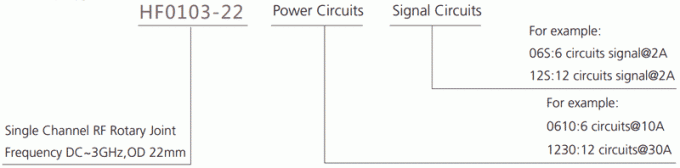

Descripción del número de parte

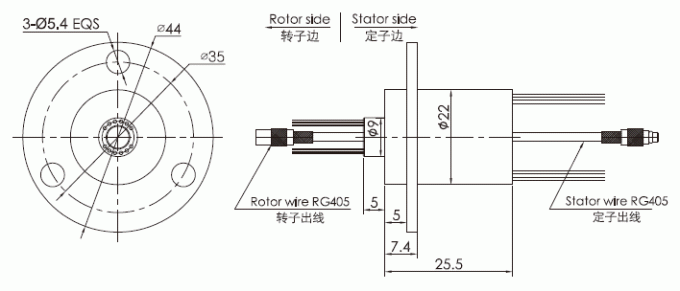

Dibujo
Lista modelo estándar
| lista modelo | Canal del RF | Frecuencia | Circuitos no (10A) | Circuitos no (0~2A) | Longitud L (milímetros) |
| HF0103-22-06 | 1 canal | DC~3GHz | 0 | 06 canales | 25.5m m |
| HF0103-22-12 | 1 canal | DC~3GHz | 0 | 12 canales | 25.5m m |
