Antena de radar común rotatoria de alta frecuencia en doble canal 60RPM

Antena de radar común rotatoria de alta frecuencia en doble canal 60RPM

Junta rotatoria de alta frecuencia en doble canal

Junta rotatoria de alta frecuencia 60RPM

Antena de radar común rotatoria 60RPM

Lugar de origen:

China

Nombre de la marca:

senring

Certificación:

CE, ISO9001

Número de modelo:

HF0218-31

Éntrenos en contacto con

Pida una cita
Detalles del producto
Velocidad giratoria (máxima):
60RPM
Comenzando el esfuerzo de torsión (máximo):
los 5N.cm
Grado del IP:
IP 60 por EN 60529
Vida laboral:
> 10 millones para la referencia (depende de condiciones de trabajo)
Material de aislamiento:
PTFE
Humedad:
el 95% (humedad del almacenamiento)
Pago y términos de envío
Cantidad de orden mínima
1
Precio
Negociable
Condiciones de pago
T/T, L/C
Descripción de producto

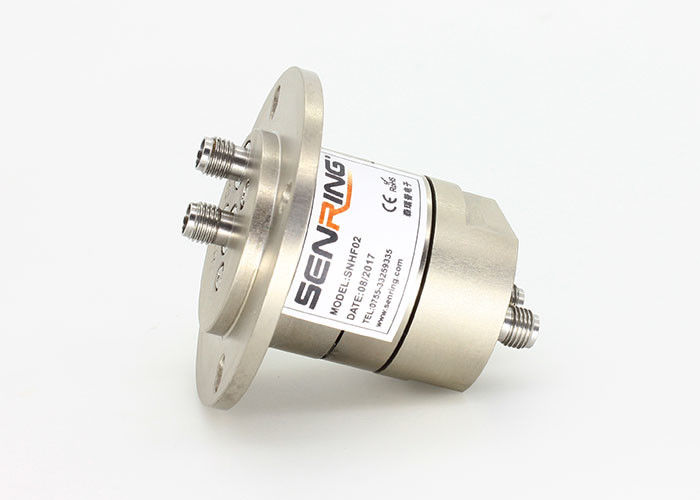

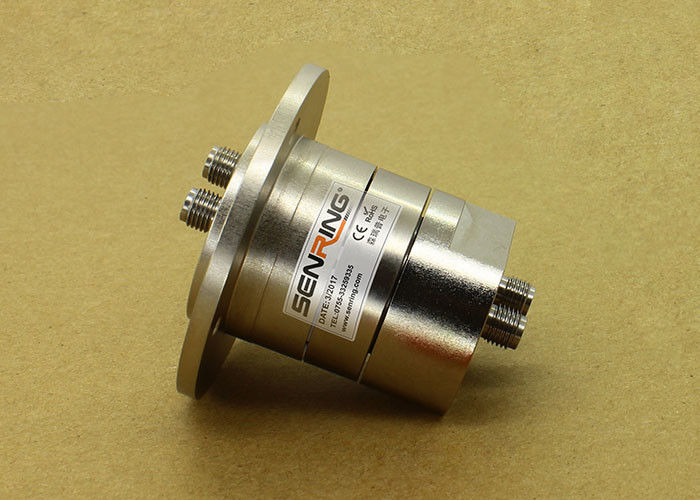

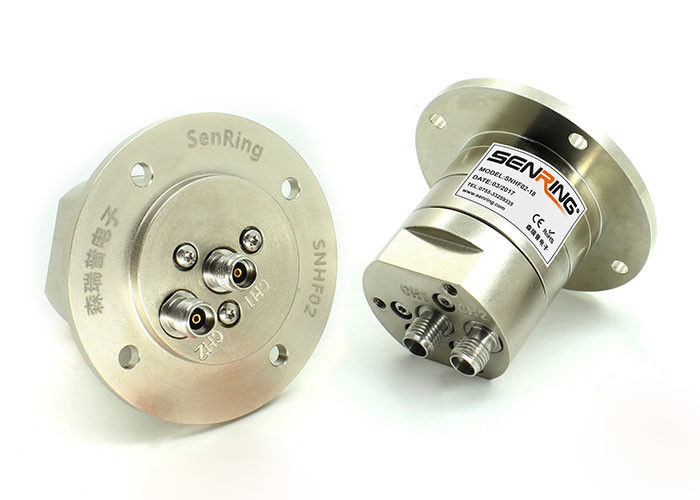

Junta rotatoria de alta frecuencia en doble canal 18GHz para la antena de satélite

Descripción de la junta rotatoria de alta frecuencia HF0218-31

El conector rotatorio en doble canal de la serie 18GHz RF de SENRING HF0218-31, frecuencia DC~18GHz, conector de SMA-K/SMA-K, la velocidad giratoria 60RPM.HF0218-31 es el transmitir usado del análogo y las señales digitales, canal del RF, se pueden modificar para requisitos particulares para combinar poder/la señal

Características de la junta rotatoria de alta frecuencia HF0218-31

1. canal del RF: 2 canales;

2. Frecuencia: DC~18GHz+DC~5GHz;

3. Ratio bajo de la pérdida de inserción y de onda de situación de voltaje;

4. Uso para la antena de satélite, embarcado, vainas, vehículo, radar, banco de pruebas de la antena de microonda….etc; ;

5. Utilizado en los dispositivos continuos de la rotación 360° para transferir señales de alta frecuencia;

6. Estructura integrada, instalación fácil;

Especificación técnica de la junta rotatoria de alta frecuencia HF0218-31

Espec. de la junta rotatoria.
canal 1 canal 2
Tipo del conector SMA-K SMA-K
Estilo Yo tipo Yo tipo
Frecuencia DC a 18 gigahertz DC a 5 gigahertz
Poder máximo (máximo) 3000W 3000W
Poder medio (máximo) 50 W @ 18 gigahertz 50 W @ 5 gigahertz
VSWR (máximo) 1,2 @ 0 - 4 gigahertz
1,5 @ 4 - 18 gigahertz
1,4 @ 0 - 2 gigahertz
2,0 @ 2 - 5 gigahertz
Fluctuación de VSWR (máxima) 0,04 0,36
Pérdida de inserción 0,08 DB @ 4 gigahertz
0,48 DB @ 18 gigahertz
0,48 DB @ 2 gigahertz
0,98 DB @ 5 gigahertz
Fluctuación de la pérdida de inserción 0,05 DB 0,25 DB
Fase wow (grado máximo) 1 ° ° 2
Aislamiento DB 60
Velocidad giratoria (máxima) 60RPM
Comenzando el esfuerzo de torsión (máximo) los 5N.cm
Temperatura -40 a +70℃ (temperatura del trabajo)
-50 a +70℃ (temperatura de almacenamiento)
Vida laboral > 10 millones para la referencia (depende de condiciones de trabajo)
Esfuerzo de torsión giratorio (máximo) 5 Ncm
Humedad el 85% (humedad del trabajo)
el 95% (humedad del almacenamiento)
Material de aislamiento PTFE
Grado del IP IP 60 por EN 60529

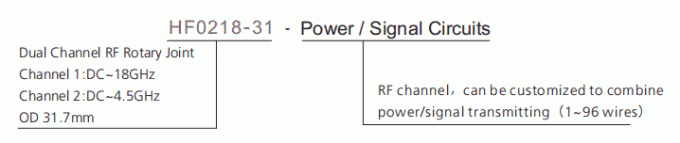

Descripción del número de parte

hf0218-31 descripción rotatoria en doble canal del anillo colectando del conector de la serie 18GHz RF de la serie HF0218-31

Dibujo

Antena de radar común rotatoria de alta frecuencia en doble canal 60RPM 1
