Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
O022-12
Éntrenos en contacto con
1 canal 1080P señal HD 12 circuitos 2A corriente HD-SDI anillo de deslizamiento

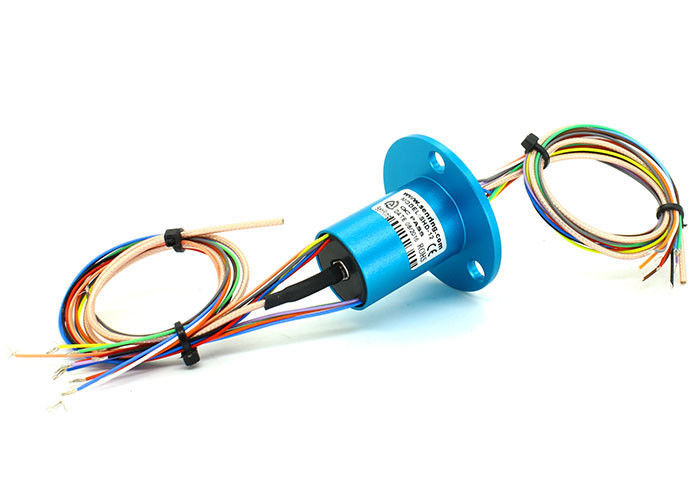

Descripción del O022-12 Anillo de deslizamiento HD-SDI
SENRING O022-12 tiene un anillo de deslizamiento de vídeo HD, puede transmitir una señal de vídeo HD de 1 canal, señal HD coaxial DC~3GHz o 12 circuitos de señal 2A cuando gira 360°, velocidad nominal:100RPM.OD de 22 mm, longitud 25.5El conector coaxial MMCX SMA es opcional.
Los anillos de deslizamiento HD-SDI son productos de alta gama, especialmente diseñados para admitir señal de video de alta definición 1080P.También puede combinarse con 1-24 circuitos de señal y corriente débilSe ocupa de cepillos para el dorado duro, que garantiza una baja fluctuación de resistencia y una larga vida útil.Este producto se utiliza principalmente para transmitir la señal de control débil para aplicaciones pequeñas y medianas, tales como video, control, sensor, energía, Ethernet, etc.
Características del O022-12 Anillo de deslizamiento HD-SDI
1Apoya DC ~ 3GHz, puede transmitir señal de vídeo HD 1080P estable;
2. sólido, con brida;
3. Puede transmitir 1 canal HD video anillo de deslizamiento + 12 circuitos 2A potencia / señal cuando girando 360 °;
4. OD22mm, longitud:25.5 mm;
5Puede combinarse para transmitir señales HF, señales de control, señales de vídeo y otras señales;
6Excelente transmisión eléctrica y rendimiento de rotación;
7Aplicación típica: monitoreo de seguridad HD, cámara fotográfica, cámara HD y otros campos.
Especificación técnica de la O022-12 Anillo de deslizamiento HD-SDI
| Tasa de frecuencia | DC-3GHz |
| Fluctuación de la pérdida de inserción | +/- 0,05 dB |
| Especificación | RG405 |
| VRSR | ≤ 13 |
| impedancia | 50Ω |
| Datos mecánicos | |
| Específico | datos |
| vida laboral | 10 millones para el ref (depende de las condiciones de trabajo) |
| velocidad de rotación | 250 RPM de forma continua |
| tiempo de trabajo. | -30 °C ~ 80 °C |
| Humedad de trabajo | 0∼85% de HRC |
| material de contacto | se refiere a la tabla de grado de anillo de deslizamiento |
| material de la carcasa | aleación de aluminio |
| torsión | 0.1N.m+(0.03N.m/6 circuitos) |
| Pérdida de inserción | 0.65dB/1GHz máximo |
| pérdida de retorno | -18 dB/1GHz máximo |
| Velocidad máxima | Las demás partidas |
| Fluctuación del VSWR | +/- 0.05 |
| El estilo | BNC/F (opciones) |
| Datos eléctricos | |
| Específico | datos |
| rango de tensión | Se aplicarán las siguientes medidas: |
| resistencia al aislamiento | El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas. |
| especificación de alambre de plomo. | AWG26# Teflón plateado |
| longitud del alambre de plomo | 250 mm estándar (puede ser personalizado) |
| Resistencia dieléctrica | 500VAC@50Hz, 60s |
| Ruido eléctrico | < 0,01Ω |
| Ruido eléctrico | Se aplican las siguientes medidas: |
| Certificado CE | - ¿ Qué? |
| el material | Compatible con la Directiva RoHS |
Dibujo
