Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
EH1256-01
Éntrenos en contacto con

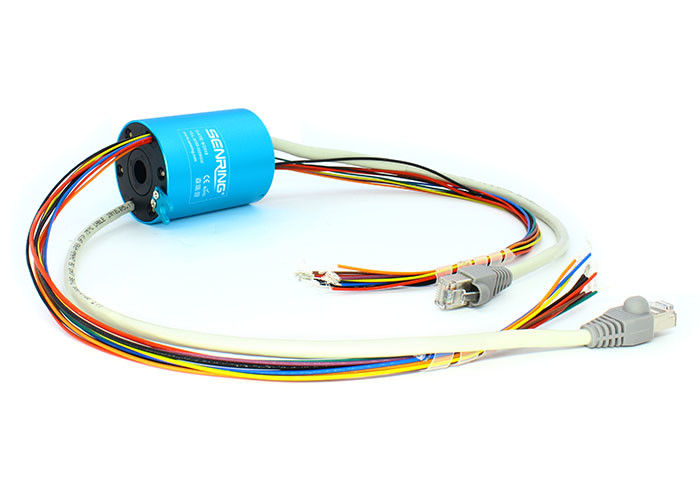

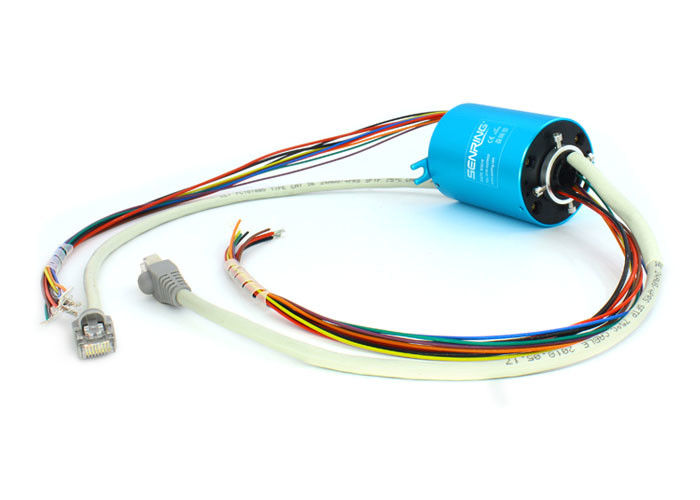

El monocanal Gigabit Ethernet desliza el anillo colectando giratorio de Ring Hole 12.7m m
Descripción del anillo colectando de Ethernet EH1256-01
A través del agujero el anillo colectando también llamó el anillo colectando hueco con el agujero del centro, podría ser aplicado a cualquier dispositivo donde requiere para transmitir poder y señales cuando la necesidad 360° roating.
El anillo colectando de Ethernet del gigabit de la serie de Senring EH1256-01 es un anillo colectando conductor de la precisión integral que puede girar 360 grados para transmitir un monocanal de la señal de Ethernet del gigabit. El anillo colectando tiene un diámetro de agujero de 12.7m m y un diámetro externo de 56m m. Puede mezclarse transmite 1-22 canales de la corriente 2-20A y de mezcla con otras señales tales como USB y HDMI. Comparado a los productos similares en el mercado, tiene las ventajas de la transmisión estable, de ninguna pérdida del paquete, de ningún error del código, de la pérdida de vuelta baja, y de la pérdida de inserción baja.
Características del anillo colectando de Ethernet EH1256-01
1. Con los conectores RJ45 (anillo colectando de Ethernet también conocido como anillo colectando RJ45)
2. Conexión estándar de los alambres de Ethernet
3. Ethernet máxima 8channels en un anillo colectando
4. Puede combinar con poder o el anillo colectando neumático/hidráulico
5. Ethernet de Tansmit el 10M/100M/1000M Base T
6. Ninguna pérdida del paquete, ningún código de la secuencia, pérdida de vuelta baja, pérdida de inserción baja
7. Materiales del contacto: galjanoplastia percious de metal+gold que asegura la abrasión resistente y antioxidante para la vida laboral larga

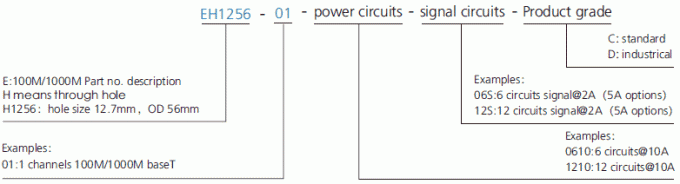

Descripción del número de parte

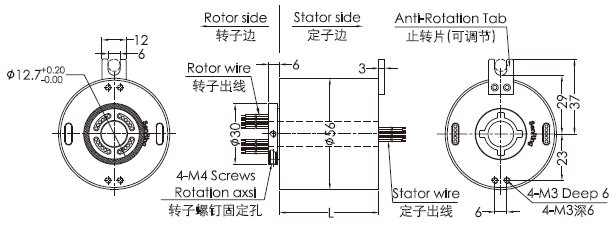

Dibujo del anillo colectando de Ethernet EH1256-01
Especificación técnica del anillo colectando de Ethernet EH1256-01
| Ethernet | 1 baseT de los canales el 100M/1000M |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| temporeros de trabajo | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Ruido eléctrico | <10> | |
| Certificado del CE | sí | |
| Vibración mecánica | MIL-STD-810E | |
| Material | RoHS obediente | |
Lista modelo estándar
| Modelo | circuitos del poder/de la señal no. | Canales de Ethernet no. | longitud L (milímetros) | ||
| señal (0∼2A) | poder (10A) | poder (20A) | |||
| EH1256-01-0210 | 0 | 2 | 0 | 1 | 55 |
| EH1256-01-04S | 4 | 0 | 0 | 4 | 55 |
| EH1256-01-0410 | 0 | 4 | 0 | 1 | 55 |
| EH1256-01-0420 | 0 | 0 | 4 | 1 | 71,5 |
| EH1256-01-10S | 10 | 0 | 0 | 1 | 71,5 |
| EH1256-01-0210-08S | 8 | 2 | 0 | 1 | 71,5 |
| EH1256-01-0610-04S | 4 | 6 | 0 | 1 | 71,5 |
| EH1256-01-16S | 16 | 0 | 0 | 1 | 88,5 |
| EH1256-01-1610 | 0 | 16 | 0 | 1 | 88,5 |
| EH1256-01-0410-12S | 12 | 4 | 0 | 1 | 88,5 |
| EH1256-01-0810-08S | 8 | 8 | 0 | 1 | 88,5 |
| EH1256-01-22S | 22 | 0 | 0 | 1 | 105,5 |
Tabla del grado del anillo colectando de Ethernet EH1256-01
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | oro-oro |
Los modelos generales del anillo colectando de SenRing se aplican en muchos usos y los equipos, proporcionan las soluciones del sistema para por todo el mundo.
Implica energía eólica, el regulador, y la placa giratoria industrial, robot, maquinaria de la ingeniería, el mornitoring video del CCTV, equipamiento médico, radar militar y así sucesivamente…
