El gigabit común rotatorio Ethernet+1~48 de 2 canales de Ethernet circula poder/la señal

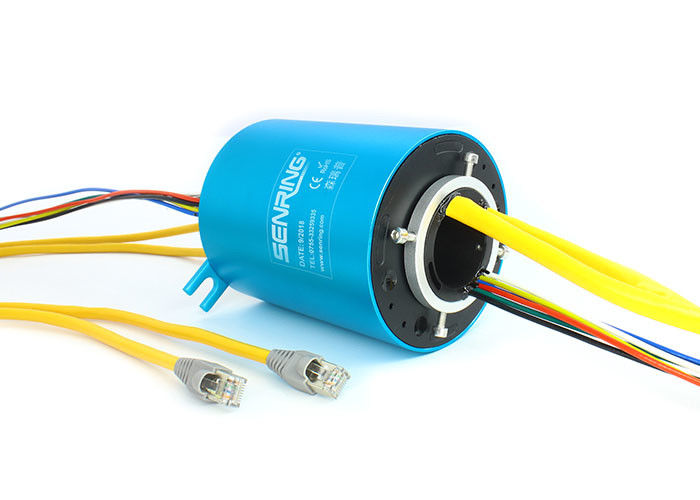

Descripción del anillo colectando de Ethernet EH2586-02
La junta giratoria de Ethernet del gigabit de la serie de Senring EH2586-02 es un anillo colectando conductor de la precisión integral que puede girar 360 grados para transmitir dos canales de señales de Ethernet del gigabit. El anillo colectando tiene un diámetro de agujero de 25.4m m y un diámetro externo de 86m m. Puede mezclarse transmite 1-26 canales de la corriente 2-20A y de mezcla con otras señales tales como USB y HDMI. Comparado a los productos similares en el mercado, tiene las ventajas de la transmisión estable, de ninguna pérdida del paquete, de ningún error del código, de la pérdida de vuelta baja, y de la pérdida de inserción baja.

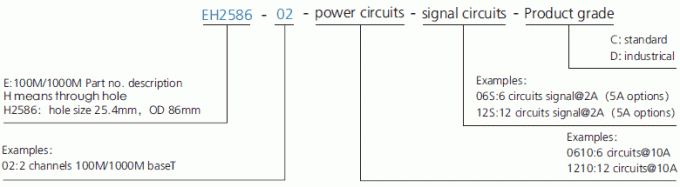

Descripción del número de parte

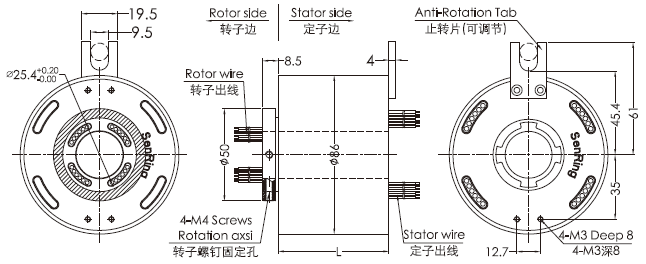

Dibujo del anillo colectando de Ethernet EH2586-02
Características del anillo colectando de Ethernet EH2586-02
1. RJ45 conector macho estándar, opcional femenino RJ45;
2. Puede transmitir la señal de Gigabit Ethernet de 2 canales constantemente, máximo transmiten los canales: 8 canales.
3. Puede ser combinado para transmitir poder/la señal de 1~26 circuitos;
4. Puede trabajar con el canal del poder o la junta rotatoria gaseosa líquida;
5. Tamaño 25.4m m, OD86mm del agujero;
6. Utilizado principalmente para transmitir Ethernet de los 10M, el 100M, el 1000M BaseT;
7. Con ventajas de transmitir confiable, de ninguna pérdida del paquete, de ningún código de la secuencia, de la pérdida de vuelta baja, de la pérdida de inserción baja, del etc.
Especificación técnica del anillo colectando de Ethernet EH2586-02
| Ethernet | 2 baseT de los canales 100M/1000M |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| temporeros de trabajo | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Ruido eléctrico | <10> | |
| Certificado del CE | sí | |
| Vibración mecánica | MIL-STD-810E | |
| Material | RoHS obediente | |
Lista modelo estándar
| Modelo | circuitos del poder/de la señal no. | Canales de Ethernet no. | longitud L (milímetros) | ||
| señal (0∼2A) | poder (10A) | poder (20A) | |||
| EH2586-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH2586-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH2586-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH2586-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH2586-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH2586-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH2586-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH2586-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH2586-02-26S | 26 | 0 | 0 | 2 | 192 |
*Remark: Los circuitos se pueden combinar paralelamente para una corriente más grande, circuitos de N de 10A para conseguir N*10A, tal como 2 circuitos de 10A paralelamente para el uso 20A. si usted necesita modifique no. del canal para requisitos particulares de Ethernet, del poder y de la señal, o mezcle otras señales, contacto de los pls el vendedor de SenRing.
Tabla del grado del anillo colectando de Ethernet EH2586-02
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | oro-oro |
