Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
EH50119-01
Éntrenos en contacto con

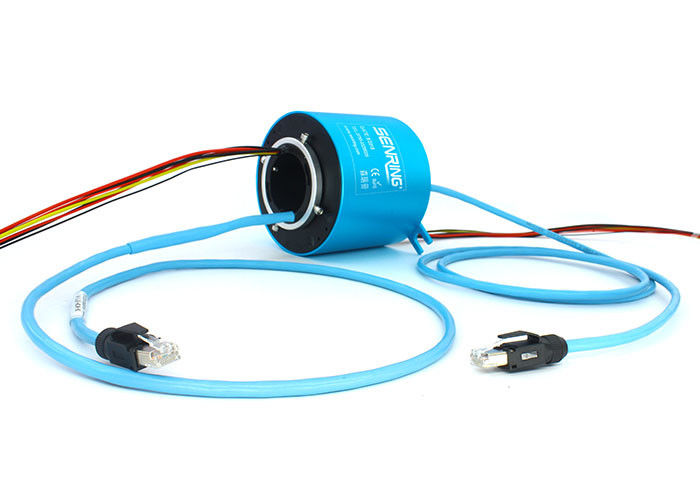

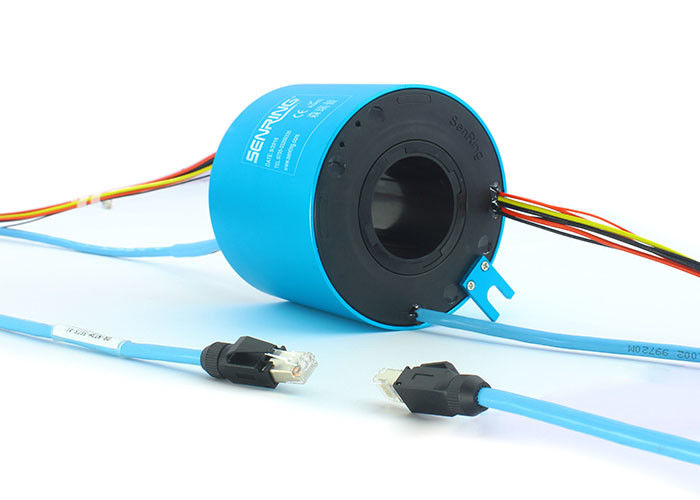

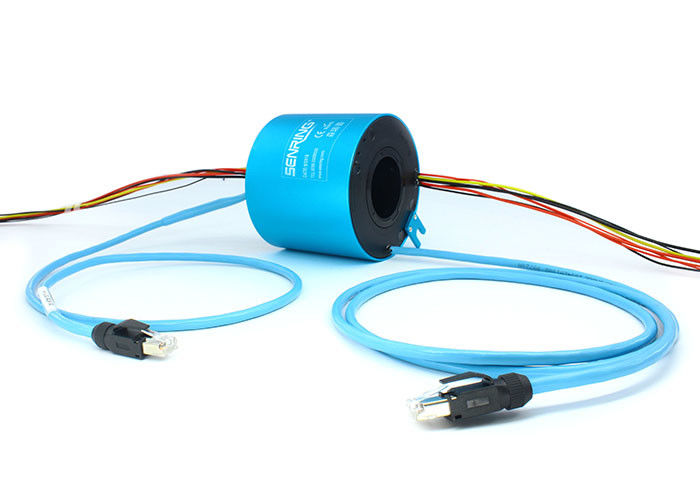

Anillos colectores de alta velocidad de Ethernet el 100M/1000M Ethernet Signals
Descripción del anillo colectando de Ethernet EH50119-01
El anillo colectando de Ethernet del gigabit de la serie de Senring EH50119-01 es un anillo colectando conductor de la precisión integral que puede girar 360 grados para transmitir un monocanal de la señal de Ethernet del gigabit. El anillo colectando tiene un diámetro de agujero de 50m m y un diámetro externo de 120m m. Puede mezclarse transmite 1-58 canales de la corriente 2-20A y de mezcla con otras señales tales como USB y HDMI.
Características del anillo colectando de Ethernet EH50119-01
1. Tiene las ventajas de la transmisión estable, de ninguna pérdida del paquete, de ningún error del código, de la pérdida de vuelta baja, y de la pérdida de inserción baja.
2. Este producto utiliza un conector estándar RJ45 y se puede equipar de un conector hembra RJ45.
3. Puede transmitir estable una señal de Ethernet del gigabit del monocanal y puede transmitir hasta 8 canales de Ethernet simultáneamente.
4. Puede mezclarse transmite 1-58 canales de poder/actual/señal. Transmite principalmente Ethernet (el 10M/100M/1000M BaseT), y puede también trabajar con los canales actuales o las juntas rotatorias flúidas.
5. El anillo colectando tiene un diámetro de agujero de 50m m y un diámetro externo de 120m m.
6. Utiliza tecnología de capa militar de los E.E.U.U. con una tasa de error ultrabaja de las AZUFAIFAS y un ratio señal/ruido ultraalto.

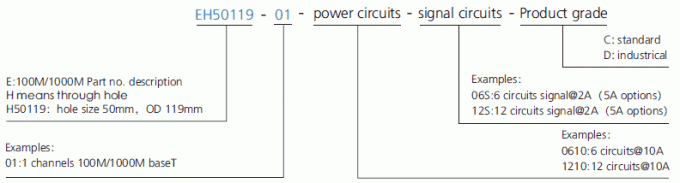

Descripción del número de parte
Dibujo del anillo colectando de Ethernet EH50119-01
Especificación técnica del anillo colectando de Ethernet EH50119-01
| Ethernet | 1 baseT de los canales el 100M/1000M |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | refiera a la tabla del grado del anillo colectando |
| Velocidad giratoria | refiera a la tabla del grado del anillo colectando |
| temporeros de trabajo | -30℃∼80℃ |
| humedad del trabajo | Derecho del 0∼85% |
| material del contacto | refiera a la tabla del grado del anillo colectando |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| conectores | RJ45 | |
| Datos eléctricos | ||
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistencia de aislamiento | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| espec. del alambre de ventaja | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | < 0=""> | |
| Ruido eléctrico | <10> | |
| Certificado del CE | sí | |
| Vibración mecánica | MIL-STD-810E | |
| Material | RoHS obediente | |
Lista modelo estándar
| Modelo | circuitos del poder/de la señal no. | Canales de Ethernet no. | longitud L (milímetros) | ||
| señal (0∼2A) | poder (10A) | poder (20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| EH50119-01-40S | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
Tabla del grado del anillo colectando de Ethernet EH50119-01
| Código del grado | Velocidad giratoria máxima | Vida laboral | Material del contacto |
| C (estándar) | 250RPM | revoluciones de 20 millones | metal precioso |
| D (Industrical) | 600RPM | revoluciones de 80 millones | oro-oro |
¿Cuál es anillo colectando de Ethernet?
El anillo colectando con los conectores de Ethernet permite transmitir protocolo de Ethernet a través de un interfaz giratorio. Los anillos colectores híbridos de Ethernet funcionan con el poder, señal, Ethernet de las estructuras inmóviles a las plataformas giratorias a través de los canales del cobre o del oro. Puede mezclar corriente eléctrica y señales, y también transmite las señales y las corrientes de baja fricción de varios canales. Conveniente para 10/100/1000 transmisión baja de T y equipado generalmente de los montajes de los conectores RJ45 para el plug and play. Los cables M12, CAT5E o CAT6 están disponibles para la opción. El anillo colectando de Ethernet del gigabit se puede utilizar en las turbinas de viento, los robots industriales y la antena de radar que necesitan las plataformas rotatorias.
