Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
FO102
Éntrenos en contacto con

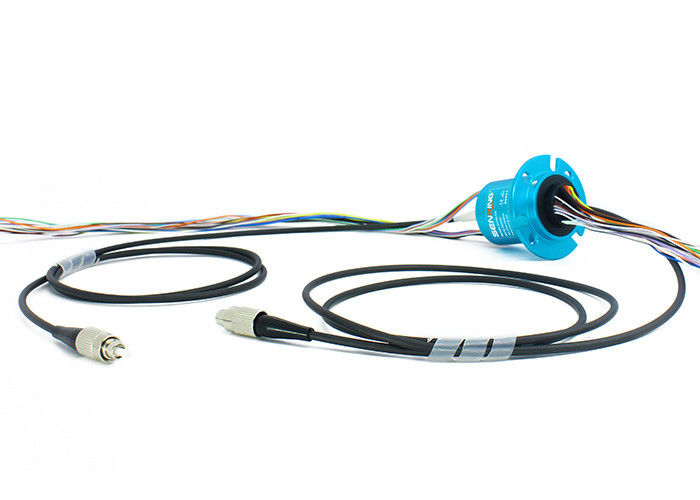

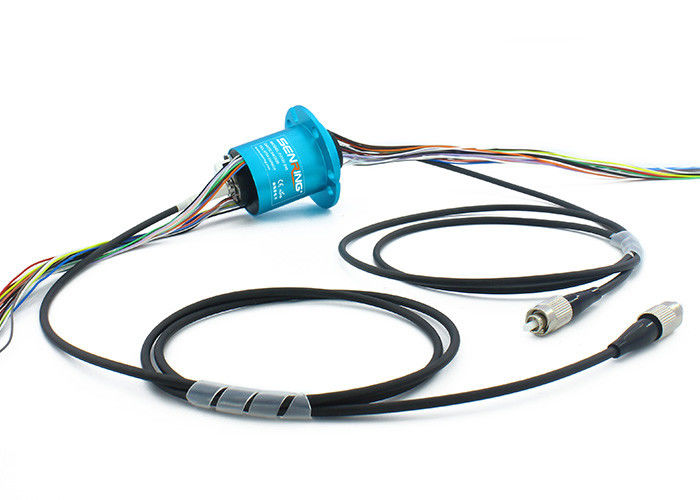

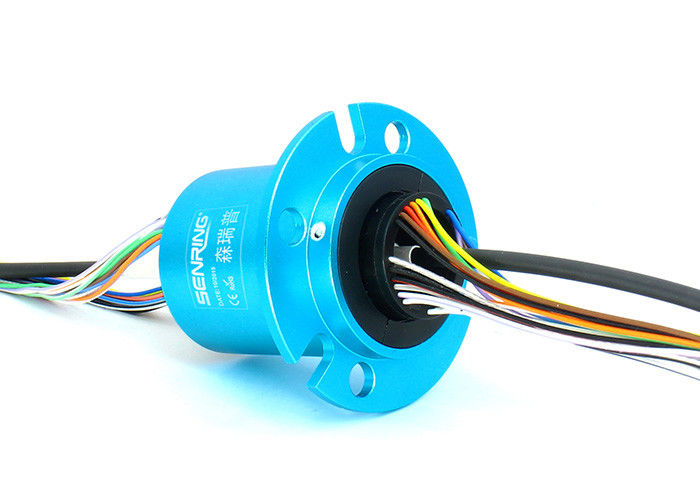

Velocidad de trabajo de Ring Rotary Joint With 2000 RPM del resbalón de la fibra óptica para el equipo giratorio
La descripción de la fibra óptica FO102 rotatoria articula
La fibra óptica Fibra-eléctrica del anillo colectando del canal de SENRING 1 que la junta rotatoria también llamó 1 anillo colectando de la fibra óptica del canal, 1 fibra del canal (solos modo de la ayuda/con varios modos de funcionamiento) puede transmitir la fecha sin pérdida cuando el roating sin restricción 360°
Las características de la fibra óptica FO102 rotatorias articulan
1. Puede transmitir la señal de la fibra óptica del monocanal cuando 360° roating;
2. longitud: 1310nm;
3. Pérdida de inserción baja, velocidad;
4. No contacto, ninguna fricción, vida laboral de largo, millón revoluciones >100 (revoluciones de 20-30 millones para el modelo del canal de señal);
5. Puede ser combinado para transmitir el poder, señal de control, señal de la microfuerza del control antomative del ordenador;
6. Puede ser combinado con el anillo colectando eléctrico tradicional para transmitir poder y datos de alta velocidad;
7. Grado tamaño pequeño, ligero, alto del sello;
8. Señal de fibra óptica de la transmisión, ninguna salida, ninguna transmisión de larga distancia de interferencia electromágnetica.
La especificación técnica de la fibra óptica FO102 rotatoria articula
| artículo/tipo | Solo modo (SM) | modo multi (milímetros) |
| Ancho de banda (nanómetro) | ±50 | |
| Pérdida de inserción máxima, 23℃ (DB) | 1,2 | 0,7 |
| Fluctuación de la pérdida de inserción (DB) | ≤0.6 | ≤0.4 |
| Pérdida de vuelta (DB) | ≥55 (sin el conector) | ≥40 (sin el conector) |
| poder máximo (W) | 0,5 | |
| Velocidad máxima (RPM) | 2000 | |
| Vida laboral | >200 millones | |
| Temperatura del trabajo (℃) | -20~60 | |
| Temperatura de almacenamiento (℃) | -50~85 | |
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| resistencia de aislamiento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG26# | Teflon plateado de AWG26# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | <0> | |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | 8000 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura del trabajo | -20℃~60℃ |
| humedad del trabajo | Derecho del 0~85% |
| material del contacto | metal precioso |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| Grado del IP | IP51 |

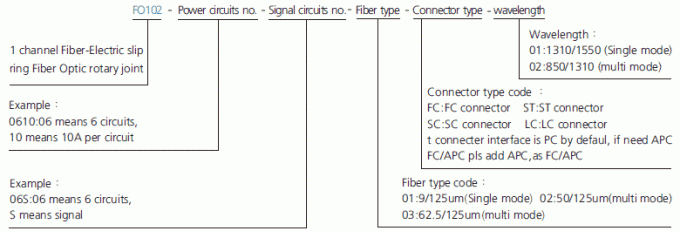

Descripción del número de parte

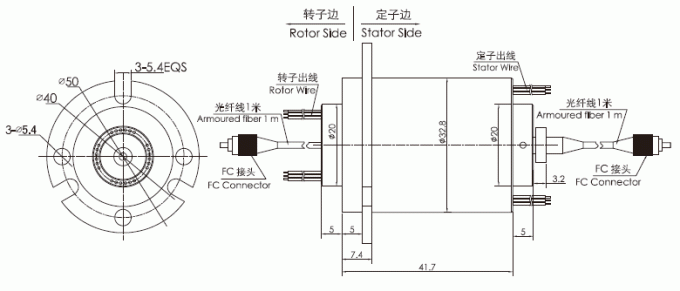

Dibujo
