Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
FO108
Éntrenos en contacto con

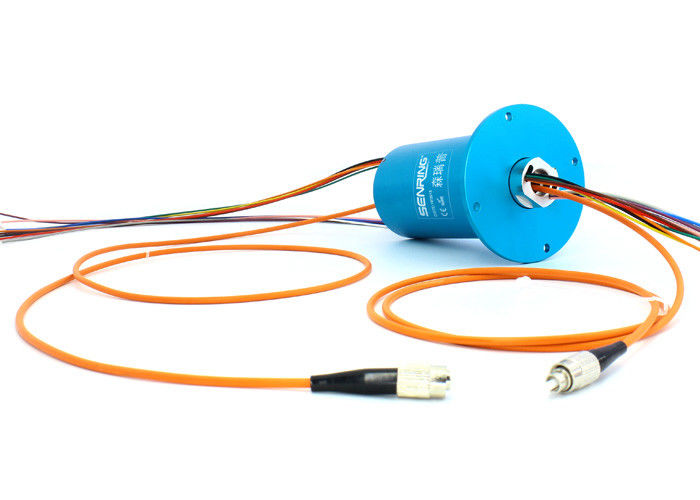

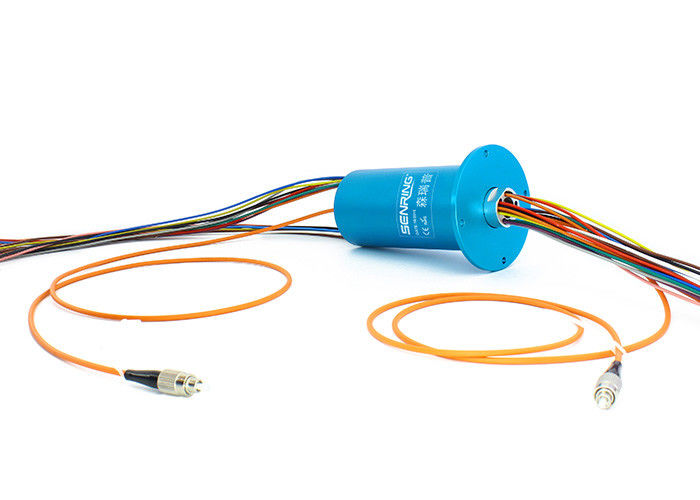

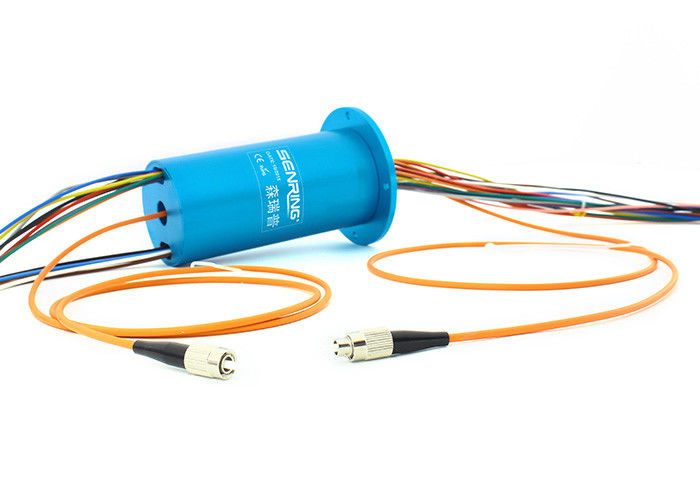

La fibra óptica Fibra-eléctrica del anillo colectando del canal de SENRING 1 que la junta rotatoria también llamó 1 anillo colectando de la fibra óptica del canal, 1 fibra del canal (solos modo de la ayuda/con varios modos de funcionamiento) puede transmitir la fecha sin pérdida cuando el roating sin restricción 360°.
Características
4. Ningún contacto, ninguna fricción, larga vida, > 100 millones de revoluciones (el modelo del canal de señal es 20-30 millones de revoluciones);
Circuito máximo de la fibra del canal de la ayuda 1 (solos modo/con varios modos de funcionamiento) @: 72
;Pérdida de inserción y velocidad bajas;
Grado de aislamiento tamaño pequeño, ligero, alto
;Señal de fibra óptica de la transmisión, ninguna salida, ninguna transmisión de larga distancia de interferencia electromágnetica
.

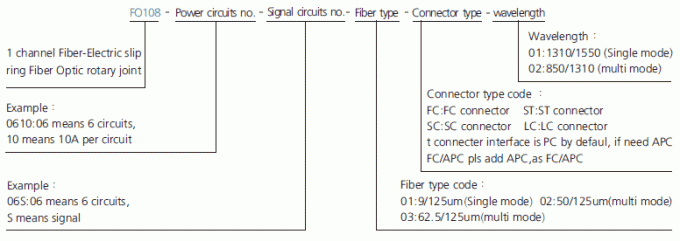

| Serie FO108 1 tabla Fibra-eléctrica de la selección modelo del anillo colectando del canal; | ||||
| Número de parte. | Canal de la fibra no. | Circuitos de poder no (10A) | Circuitos de la señal no (2A/5A) | Longitud L (milímetros) |
| FO108-06S | 1 canal | 0 | 6 | 38 |
| FO108-0610 | 1 canal | 6 | 0 | 38 |
| FO108-12S | 1 canal | 0 | 12 | 55 |
| FO108-1210 | 1 canal | 12 | 0 | 55 |
| FO108-0610-06S | 1 canal | 6 | 6 | 55 |
| FO108-18S | 1 canal | 0 | 18 | 71,5 |
| FO108-1810 | 1 canal | 18 | 0 | 71,5 |
| FO108-24S | 1 canal | 0 | 24 | 88,5 |
| FO108-1210-12S | 1 canal | 12 | 12 | 88,5 |
| FO108-0610-18S | 1 canal | 6 | 18 | 88,5 |
| FO108-30S | 1 canal | 0 | 30 | 104 |
| FO108-36S | 1 canal | 0 | 36 | 122 |
| FO108-42S | 1 canal | 0 | 42 | 140 |
| FO108-48S | 1 canal | 0 | 48 | 156 |
| Tipo del artículo | Solo modo (SM) | modo multi (milímetros) |
| Ancho de banda (nanómetro) | ±50 | |
| Pérdida de inserción máxima, 23℃ (DB) | 1,2 | 0,7 |
| Fluctuación de la pérdida de inserción (DB) | ≤0.6 | ≤0.4 |
| Pérdida de vuelta (DB) | ≥55 (sin el conector) | ≥40 (sin el conector) |
| poder máximo (W) | 0,5 | |
| Velocidad máxima (RPM) | 2000 | |
| Vida laboral | >200 millones | |
| Temperatura del trabajo (℃) | -20~60 | |
| Temperatura de almacenamiento (℃) | -50~85 | |
| Especificación | datos | |
| poder | señal | |
| gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| resistencia de aislamiento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | <0> | |
| Datos mecánicos | |
| Especificación | datos |
| vida laboral | 8000 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura del trabajo | -20℃~60℃ |
| humedad del trabajo | Derecho del 0~85% |
| material del contacto | metal precioso |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| Grado del IP | IP51 |
