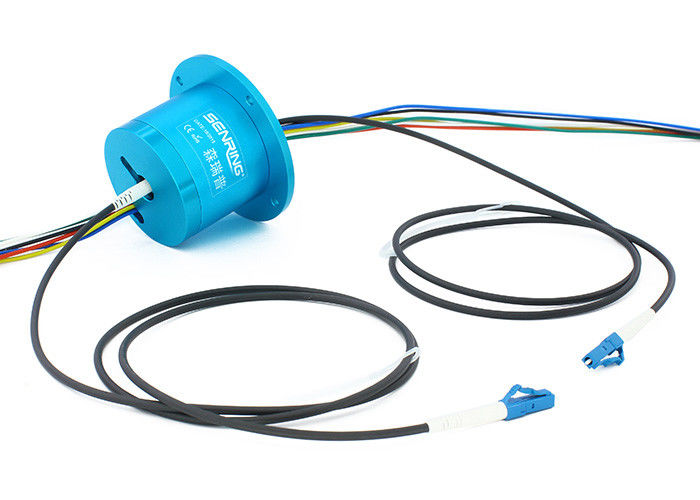

1 anillo colectando Fibra-eléctrico del canal 1310nm/1550nm FORJ de anillos colectores
La descripción de la fibra óptica FO109 rotatoria articula
La 1 fibra óptica del canal rotatoria articula (apoyo unimodal/con varios modos de funcionamiento) puede transmitir 1 canal de señales de la fibra óptica y 1-72 canales de rutas de la señal eléctricas simultáneamente durante la rotación continua de 360 grados o intermitente sin restricción. Es conveniente para los lugares que requieren la rotación ilimitada mientras que también necesitan transmitir datos o señales de gran capacidad de un de posición fija a una posición giratoria. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema, y evita daño a las fibras ópticas causadas por la rotación de juntas móviles.
Las características de la fibra óptica FO109 rotatorias articulan
1. Puede transmitir señales solas o múltiples de la fibra óptica con la rotación de varios canales.
2. Los conectores de la fibra óptica se pueden seleccionar de FC, SC, ST, SMA, o LC (PC y APC), etc.
3. Puede mezclar la transmisión de la fuente de alimentación, de las señales de control, del instrumento, y de las señales de la micro-electricidad requeridas para el control automático del ordenador.
4. Puede ser utilizado conjuntamente con los anillos colectores eléctricos tradicionales para crear los anillos colectores híbridos optoeléctricos para el poder que transmite y los datos de alta velocidad.
5. Es sin contacto, no-friccional, con una vida útil larga de hasta 100 millones de vueltas (sola base sobre 200-300 millones de vueltas).
6. Es seguro, confiable, hermético, y sin interferencia electromágnetica, permitiendo la transmisión de larga distancia.
Uso:
1. entre en el robot submarino y una nave del control
2. entre en la antena de radar y el sistema a bordo del tratamiento de señales
3. con la consola giratoria de la carrocería de la torre del carro
4. entre en el robot de soldadura y la consola
5. entrada mecánica remota y dispositivos y control de salida
La especificación técnica de la fibra óptica FO109 rotatoria articula
| artículo/tipo | Solo modo (SM) | modo multi (milímetros) |
| Ancho de banda (nanómetro) | ±50 | |
| Pérdida de inserción máxima, 23℃ (DB) | 1,2 | 0,7 |
| Fluctuación de la pérdida de inserción (DB) | ≤0.6 | ≤0.4 |
| Pérdida de vuelta (DB) | ≥55 (sin el conector) | ≥40 (sin el conector) |
| poder máximo (W) | 0,5 | |
| Velocidad máxima (RPM) | 400 | |
| Vida laboral | >200 millones | |
| Temperatura del trabajo (℃) | -20~60 | |
| Temperatura de almacenamiento (℃) | -50~85 | |
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| resistencia de aislamiento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | <0> | |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | 8000 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura del trabajo | -20℃~60℃ |
| humedad del trabajo | Derecho del 0~85% |
| material del contacto | metal precioso |
| vivienda del material | aleación de aluminio |
| storque | los 0.1N.m; circuitos +0.03N.m/6 |
| Grado del IP | IP51 |

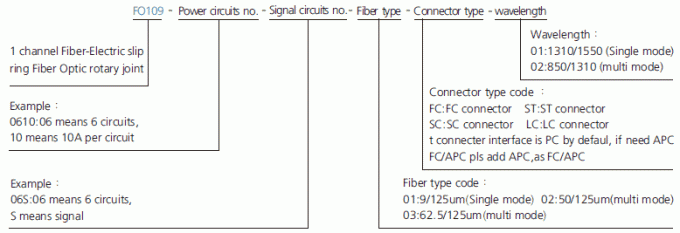

Descripción del número de parte

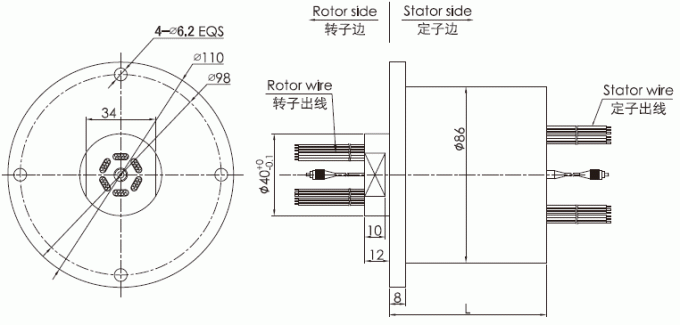

Dibujo
| Serie FO109 1 tabla Fibra-eléctrica de la selección modelo del anillo colectando del canal; | ||||
| Modelo | Canal de la fibra no. | Circuitos de poder no (10A) | Circuitos de la señal no (2A/5A) | Longitud L (milímetros) |
| FO109-02S | 1 | 0 | 2 | 32 |
| FO109-0210 | 1 | 2 | 0 | 32 |
| FO109-03S | 1 | 0 | 3 | 36 |
| FO109-0310 | 1 | 3 | 0 | 36 |
| FO109-06S | 1 | 0 | 6 | 48 |
| FO109-0210-04S | 1 | 2 | 4 | 48 |
| FO109-0410-02S | 1 | 4 | 2 | 48 |
| FO109-1210-12S | 1 | 12 | 12 | 120 |
| FO109-1810-06S | 1 | 18 | 6 | 120 |
| FO109-2410 | 1 | 24 | 0 | 120 |
| FO109-30S | 1 | 0 | 30 | 144 |
| FO109-0610-24S | 1 | 6 | 24 | 144 |
| FO109-1210-18S | 1 | 12 | 18 | 144 |
| FO109-1810-12S | 1 | 18 | 12 | 144 |
| FO109-0610 | 1 | 6 | 0 | 48 |
| FO109-12S | 1 | 0 | 12 | 72 |
| FO109-0210-10S | 1 | 2 | 10 | 72 |
| FO109-0310-09S | 1 | 3 | 9 | 72 |
| FO109-0610-06S | 1 | 6 | 6 | 72 |
| FO109-0810-04S | 1 | 8 | 4 | 72 |
| FO109-1010-02S | 1 | 10 | 2 | 72 |
| FO109-18S | 1 | 0 | 18 | 96 |
| FO109-0210-16S | 1 | 2 | 16 | 96 |
| FO109-0410-14S | 1 | 4 | 14 | 96 |
| FO109-0610-12S | 1 | 6 | 12 | 96 |
| FO109-0810-10S | 1 | 8 | 10 | 96 |
| FO109-1010-08S | 1 | 10 | 8 | 96 |
| FO109-1210-06S | 1 | 12 | 6 | 96 |
| FO109-1410-04S | 1 | 14 | 4 | 96 |
| FO109-1610-02S | 1 | 16 | 2 | 96 |
| FO109-24S | 1 | 0 | 24 | 120 |
| FO109-0410-20S | 1 | 4 | 24 | 120 |
| FO109-0610-18S | 1 | 6 | 18 | 120 |
| FO109-2410-06S | 1 | 24 | 6 | 144 |
| FO109-3010 | 1 | 30 | 0 | 144 |
| FO109-36S | 1 | 0 | 36 | 168 |
| FO109-0610-30S | 1 | 6 | 30 | 168 |
| FO109-1210-24S | 1 | 12 | 24 | 168 |
| FO109-3610 | 1 | 36 | 0 | 168 |
| FO109-42S | 1 | 0 | 42 | 192 |
| FO109-0610-36S | 1 | 6 | 36 | 192 |
| FO109-1210-30S | 1 | 12 | 30 | 192 |
| FO109-48S | 1 | 0 | 48 | 216 |
| FO109-0610-42S | 1 | 6 | 42 | 216 |
| FO109-0910-39S | 1 | 9 | 39 | 216 |
| FO109-1210-36S | 1 | 12 | 36 | 216 |
| FO109-1810-30S | 1 | 18 | 30 | 216 |
| FO109-2410-24S | 1 | 24 | 24 | 216 |
| FO109-60S | 1 | 0 | 60 | 264 |
| FO109-0610-54S | 1 | 6 | 54 | 264 |
| FO109-0910-51S | 1 | 9 | 51 | 364 |
| FO109--1210-48S | 1 | 12 | 48 | 364 |
| FO109-72S | 1 | 0 | 72 | 312 |
| FO109-1210 | 1 | 12 | 0 | 72 |
