Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
FO208
Éntrenos en contacto con
Resbalón Fibra-eléctrico Ring Fiber Optic Rotary Joint 1310nm/1550nm de 2 canales
La descripción de la fibra óptica FO208 rotatoria articula
La fibra óptica de 2 canales rotatoria articula (apoyo unimodal/con varios modos de funcionamiento) puede transmitir 2 canales de señales de la fibra óptica y 1-72 canales de rutas de la señal eléctricas simultáneamente durante la rotación continua de 360 grados o intermitente sin restricción. Es conveniente para los lugares que requieren la rotación ilimitada mientras que también necesitan transmitir datos o señales de gran capacidad de un de posición fija a una posición giratoria. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema, y evita daño a las fibras ópticas causadas por la rotación de juntas móviles.
Las características de la fibra óptica FO208 rotatorias articulan
1. conector de la fibra: FC, SC, ST, SMA o LC (PC /APC), etc opcional;
2. Puede ser combinado para transmitir el poder, señal de control, señal de la microfuerza del control antomative del ordenador;
3. Puede ser combinado con el anillo colectando eléctrico tradicional para transmitir poder y datos de alta velocidad;
4. No contacto, ninguna fricción, vida laboral de largo, millón revoluciones >100 (revoluciones de 20-30 millones para el modelo del canal de señal);
5. Seguro y confiable, ninguna transmisión de larga distancia de interferencia electromágnetica.
La especificación técnica de la fibra óptica FO208 rotatoria articula
| artículo/tipo | Solo modo (SM) | modo multi (milímetros) |
| Ancho de banda (nanómetro) | ±50 | |
| Pérdida de inserción máxima, 23℃ (DB) | 4 | 3,5 |
| Fluctuación de la pérdida de inserción (DB) | ≤2 | ≤1 |
| Pérdida de vuelta (DB) | ≥50 (APC) | ≥40 (PC) |
| poder máximo (W) | 0,5 | |
| Velocidad máxima (RPM) | 400 | |
| Vida laboral | >200 millones | |
| Temperatura del trabajo (℃) | -20~60 | |
| Temperatura de almacenamiento (℃) | -50~85 | |
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| resistencia de aislamiento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | <0> | |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | 8000 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura del trabajo | -20℃~60℃ |
| humedad del trabajo | Derecho del 0~85% |
| material del contacto | metal precioso |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | los 0.1N.m; circuitos +0.03N.m/6 |
| Grado del IP | IP51 |

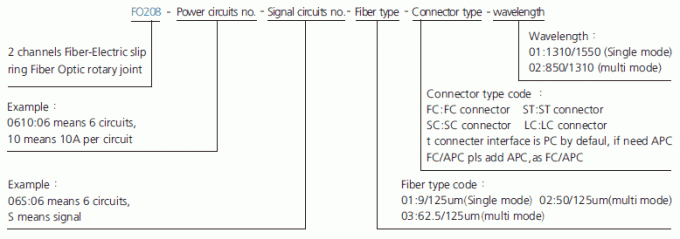

Descripción del número de parte

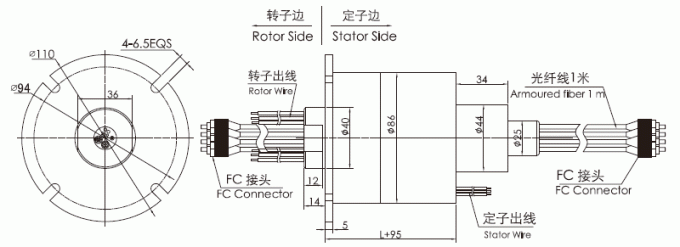

Dibujo
Lista modelo estándar
| FO208 tabla Fibra-eléctrica de la selección modelo del anillo colectando de la fibra óptica de los canales de la serie 2 @; | ||||
| Modelo | Canal de la fibra no. | Circuitos de poder no (10A) | Circuitos de la señal no (2A/5A) | Longitud L (milímetros) |
| FO208-02S | 2 | 0 | 2 | 32 |
| FO208-0210 | 2 | 2 | 0 | 32 |
| FO208-03S | 2 | 0 | 3 | 36 |
| FO208-0310 | 2 | 3 | 0 | 36 |
| FO208-06S | 2 | 0 | 6 | 48 |
| FO208-0210-04S | 2 | 2 | 4 | 48 |
| FO208-0410-02S | 2 | 4 | 2 | 48 |
| FO208-0610 | 2 | 6 | 0 | 48 |
| FO208-12S | 2 | 0 | 12 | 72 |
| FO208-0210-10S | 2 | 2 | 10 | 72 |
| FO208-0310-09S | 2 | 3 | 9 | 72 |
| FO208-0610-06S | 2 | 6 | 6 | 72 |
| FO208-0810-04S | 2 | 8 | 4 | 72 |
| FO208-1010-02S | 2 | 10 | 2 | 72 |
| FO208-1210 | 2 | 12 | 0 | 72 |
| FO208-18S | 2 | 0 | 18 | 96 |
| FO208-0210-16S | 2 | 2 | 16 | 96 |
| FO208-0410-14S | 2 | 4 | 14 | 96 |
| FO208-0610-12S | 2 | 6 | 12 | 96 |
| FO208-0810-10S | 2 | 8 | 10 | 96 |
| FO208-1010-08S | 2 | 10 | 8 | 96 |
| FO208-1210-06S | 2 | 12 | 6 | 96 |
| FO208-1410-04S | 2 | 14 | 4 | 96 |
| FO208-1610-02S | 2 | 16 | 2 | 96 |
| FO208-24S | 2 | 0 | 24 | 120 |
| FO208-0410-20S | 2 | 4 | 20 | 120 |
| FO208-0610-18S | 2 | 6 | 18 | 120 |
| FO208-1210-12S | 2 | 12 | 12 | 120 |
| FO208-1810-06S | 2 | 18 | 6 | 120 |
| FO208-2410 | 2 | 24 | 0 | 120 |
| FO208-30S | 2 | 0 | 30 | 144 |
| FO208-0610-24S | 2 | 6 | 24 | 144 |
| FO208-1210-18S | 2 | 12 | 18 | 144 |
| FO208-1810-12S | 2 | 18 | 12 | 144 |
| FO208-2410-06S | 2 | 24 | 6 | 144 |
| FO208-3010 | 2 | 30 | 0 | 144 |
| FO208-36S | 2 | 0 | 36 | 168 |
| FO208-0610-30S | 2 | 6 | 30 | 168 |
| FO208-1210-24S | 2 | 12 | 24 | 168 |
| FO208-3610 | 2 | 36 | 0 | 168 |
| FO208-42S | 2 | 0 | 42 | 192 |
| FO208-0610-36S | 2 | 6 | 36 | 192 |
| FO208-1210-30S | 2 | 12 | 30 | 192 |
| FO208-48S | 2 | 0 | 48 | 216 |
| FO208-0610-42S | 2 | 6 | 42 | 216 |
| FO208-0910-39S | 2 | 9 | 39 | 216 |
| FO208-1210-36S | 2 | 12 | 36 | 216 |
| FO208-1810-30S | 2 | 18 | 30 | 216 |
| FO208-2410-24S | 2 | 24 | 24 | 216 |
| FO208-60S | 2 | 0 | 60 | 264 |
| FO208-0610-54S | 2 | 6 | 54 | 264 |
| FO208-0910-51S | 2 | 9 | 51 | 264 |
| FO208-1210-48S | 2 | 12 | 48 | 264 |
| FO208-72S | 2 | 0 | 72 | 312 |
