Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001,ROHS,REACH
Número de modelo:
FO408
Éntrenos en contacto con
Fibra óptica 1310nm común rotatorio/1550nm de 4 canales seguro y confiable

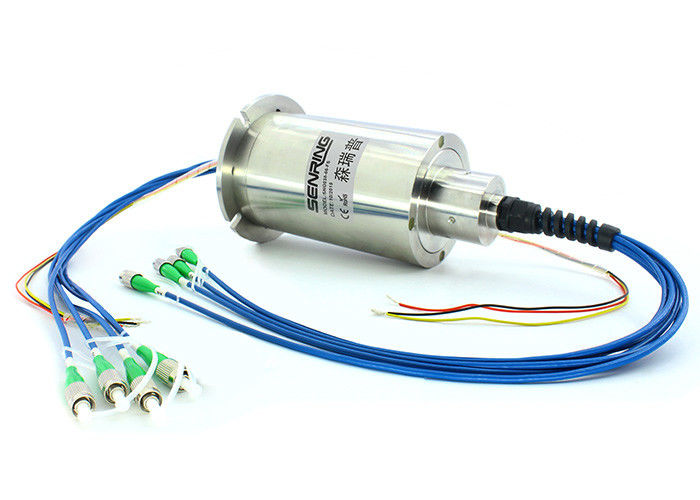

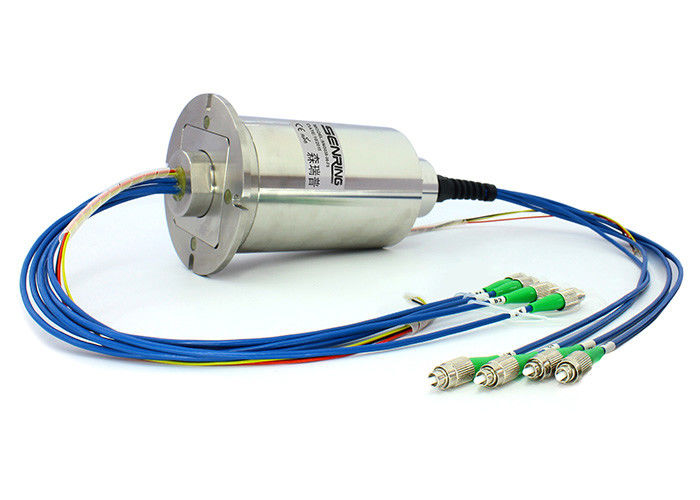

La descripción de la fibra óptica FO408 rotatoria articula
La junta rotatoria de la fibra óptica de Senring FO408 con 4 canales (apoyo unimodal/con varios modos de funcionamiento) puede transmitir datos sin pérdida durante la rotación sin restricción de 360 grados. Es especialmente conveniente para los lugares que requieren la rotación continua o intermitente ilimitada mientras que también necesitan transmitir datos o señales de gran capacidad de un de posición fija a una posición giratoria. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema, y evita daño a las fibras ópticas causadas por la rotación de juntas móviles.
Las características de la fibra óptica FO408 rotatorias articulan
Puede transmitir señales solas o múltiples de la fibra óptica con la rotación de varios canales. Los conectores de la fibra óptica se pueden seleccionar de FC, SC, ST, SMA, o LC (PC y APC), etc. Puede mezclar la transmisión de la fuente de alimentación, de las señales de control, del instrumento, y de las señales de la micro-electricidad requeridas para el control automático del ordenador. Puede ser utilizada conjuntamente con los anillos colectores eléctricos tradicionales para crear los anillos colectores híbridos optoeléctricos para el poder que transmite y los datos de alta velocidad. Es sin contacto, no-friccional, con una vida útil larga de hasta 100 millones de vueltas (sola base sobre 200-300 millones de vueltas). Es segura, confiable, hermética, y sin interferencia electromágnetica, permitiendo la transmisión de larga distancia.
Parámetros adaptables
1. Número de circuitos me clasifico 1 voltaje actual que apresuro/que nivel de la protección/que material y que color de la vivienda yo dirección del mercado del alambre yo tamaño de la instalación
2. Pueden mezclar y transmitir señales hasta 30 clases, tales como Ethernet, USB, SDI, HDMI, RS, LVDS, Canbus, firewire, etc.
3. fibra óptica integrada, RF, juntas gaseosas líquidas
La especificación técnica de la fibra óptica FO408 rotatoria articula
| artículo/tipo | Solo modo (SM) | modo multi (milímetros) |
| Ancho de banda (nanómetro) | ±50 | |
| Pérdida de inserción máxima, 23℃ (DB) | 4 | 3,5 |
| Fluctuación de la pérdida de inserción (DB) | ≤2 | ≤1 |
| Pérdida de vuelta (DB) | ≥50 (APC) | ≥40 (PC) |
| poder máximo (W) | 0,5 | |
| Velocidad máxima (RPM) | 400 | |
| Vida laboral | >200 millones | |
| Temperatura del trabajo (℃) | -20~60 | |
| Temperatura de almacenamiento (℃) | -50~85 | |
| espec. | datos | |
| poder | señal | |
| gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| resistencia de aislamiento | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| espec. del alambre de ventaja. | Teflon plateado de AWG17# | Teflon plateado de AWG22# |
| longitud del alambre de ventaja | estándar 300m m (puede ser modificado para requisitos particulares) | |
| Fuerza dieléctrica | 500VAC@50Hz, 60s | |
| Ruido eléctrico | <0> | |
| Datos mecánicos | |
| espec. | datos |
| vida laboral | 8000 millones para la referencia (depende de condiciones de trabajo) |
| Velocidad giratoria | 250RPM |
| Temperatura del trabajo | -20℃~60℃ |
| humedad del trabajo | Derecho del 0~85% |
| material del contacto | metal precioso |
| vivienda del material | aleación de aluminio |
| esfuerzo de torsión | 0.1N.m+ (circuitos 0.03N.m/6) |
| Grado del IP | IP51 |

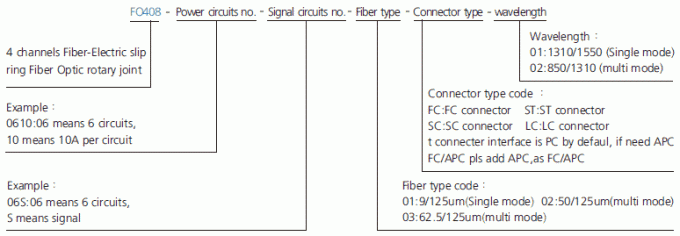

Descripción del número de parte

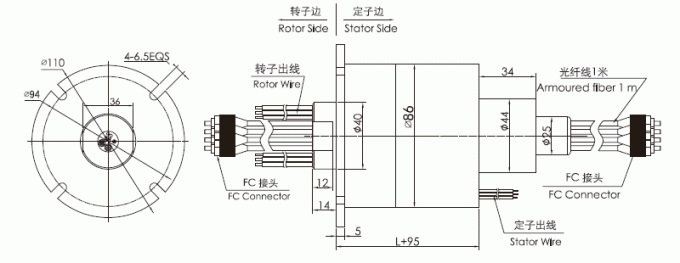

Dibujo
| FO408 tabla Fibra-eléctrica de la selección modelo del anillo colectando de los canales de la serie 4; | ||||
| Modelo | Canal de la fibra no. | Circuitos de poder no (10A) | Circuitos de la señal no (2A/5A) | Longitud L (milímetros) |
| FO408-02S | 4 | 0 | 2 | 32 |
| FO408-0210 | 4 | 2 | 0 | 32 |
| FO408-03S | 4 | 0 | 3 | 36 |
| FO408-0310 | 4 | 3 | 0 | 36 |
| FO408-06S | 4 | 0 | 6 | 48 |
| FO408-0210-04S | 4 | 2 | 4 | 48 |
| FO408-0410-02S | 4 | 4 | 2 | 48 |
| FO408-0610 | 4 | 6 | 0 | 48 |
| FO408-12S | 4 | 0 | 12 | 72 |
| FO408-0210-10S | 4 | 2 | 10 | 72 |
| FO408-0310-09S | 4 | 3 | 9 | 72 |
| FO408-0610-06S | 4 | 6 | 6 | 72 |
| FO408-0810-04S | 4 | 8 | 4 | 72 |
| FO408-1010-02S | 4 | 10 | 2 | 72 |
| FO408-1210 | 4 | 12 | 0 | 72 |
| FO408-18S | 4 | 0 | 18 | 96 |
| FO408-0210-16S | 4 | 2 | 16 | 96 |
| FO408-0410-14S | 4 | 4 | 14 | 96 |
| FO408-0610-12S | 4 | 6 | 12 | 96 |
| FO408-0810-10S | 4 | 8 | 10 | 96 |
| FO408-1010-08S | 4 | 10 | 8 | 96 |
| FO408-1210-06S | 4 | 12 | 6 | 96 |
| FO408-1410-04S | 4 | 14 | 4 | 96 |
| FO408-1610-02S | 4 | 16 | 2 | 96 |
| FO408-24S | 4 | 0 | 24 | 120 |
| FO408-0410-20S | 4 | 4 | 20 | 120 |
| FO408-0610-18S | 4 | 6 | 18 | 120 |
| FO408-1210-12S | 4 | 12 | 12 | 120 |
| FO408-1810-06S | 4 | 18 | 6 | 120 |
| FO408-2410 | 4 | 24 | 0 | 120 |
| FO408-30S | 4 | 0 | 30 | 144 |
| FO408-0610-24S | 4 | 6 | 24 | 144 |
| FO408-1210-18S | 4 | 12 | 18 | 144 |
| FO408-1810-12S | 4 | 18 | 12 | 144 |
| FO408-2410-06S | 4 | 24 | 6 | 144 |
| FO408-3010 | 4 | 30 | 0 | 144 |
| FO408-36S | 4 | 0 | 36 | 168 |
| FO408-0610-30S | 4 | 6 | 30 | 168 |
| FO408-1210-24S | 4 | 12 | 24 | 168 |
| FO408-3610 | 4 | 36 | 0 | 168 |
| FO408-42S | 4 | 0 | 42 | 192 |
| FO408-0610-36S | 4 | 6 | 36 | 192 |
| FO408-1210-30S | 4 | 12 | 30 | 192 |
| FO408-48S | 4 | 0 | 48 | 216 |
| FO408-0610-42S | 4 | 6 | 42 | 216 |
| FO408-0910-39S | 4 | 9 | 39 | 216 |
| FO408-1210-36S | 4 | 12 | 36 | 216 |
| FO408-1810-30S | 4 | 18 | 30 | 216 |
| FO408-2410-24S | 4 | 24 | 24 | 216 |
| FO408-60S | 4 | 0 | 60 | 264 |
| FO408-0610-54S | 4 | 6 | 54 | 264 |
| FO408-0910-51S | 4 | 9 | 51 | 264 |
| FO408-1210-48S | 4 | 12 | 48 | 264 |
| FO408-72S | 4 | 0 | 72 | 312 |
