Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3004004
Éntrenos en contacto con
4 puerto eléctrico de la ayuda 4 de los circuitos rotatorios de las uniones 6~36 de Pnuematic del paso M5 para los tubos de 4m m

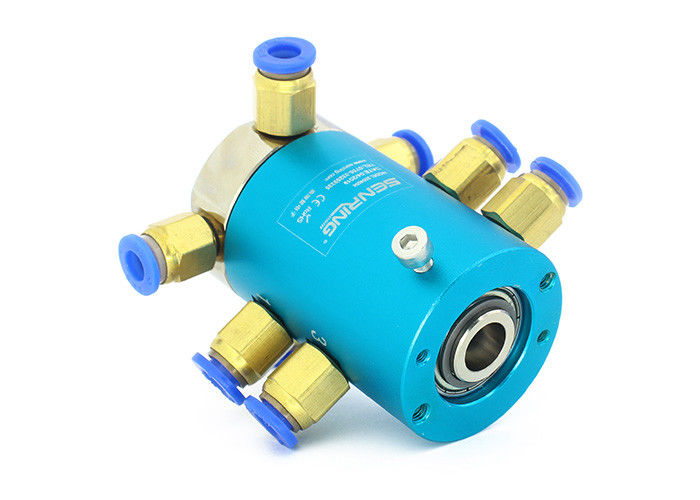

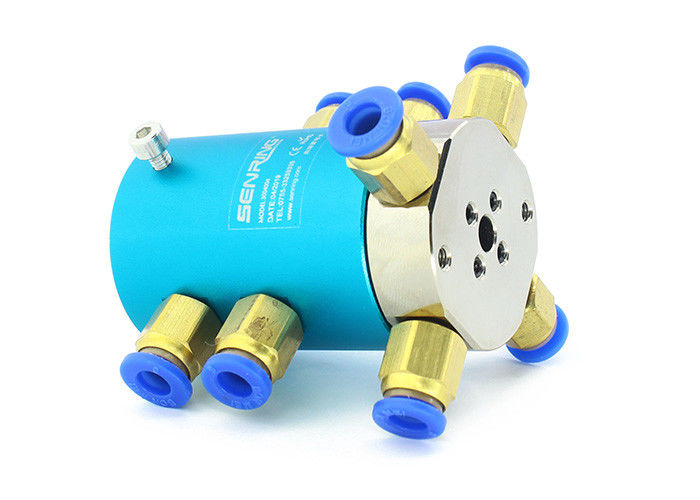

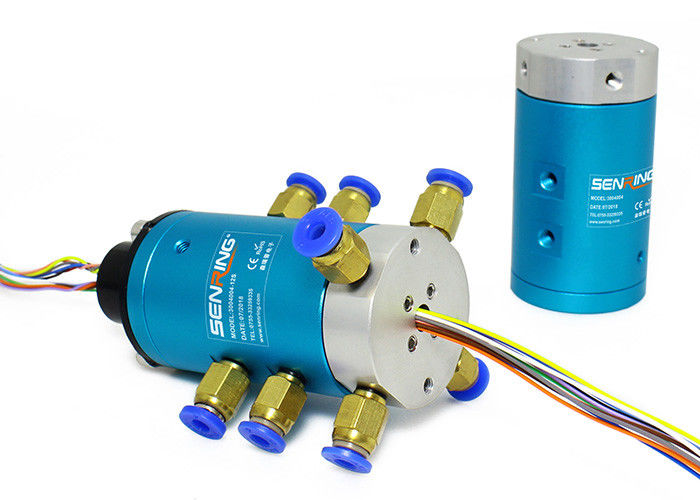

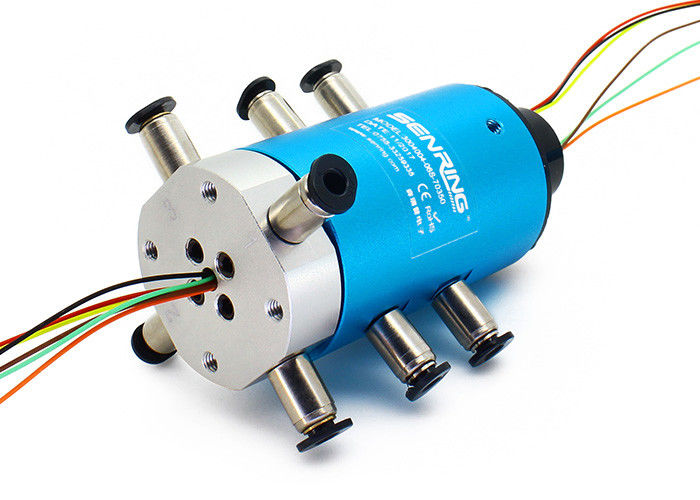

Descripción de la unión rotatoria neumática 3004004
SENRING 3004004 series 4 uniones rotatorias de los pasos proporciona un sello positivo entre la tubería inmóvil y un cilindro rotatorio y se aplica para ventilar, vapor, vacío. Disponible en 3004004,3004004-06S, 3004004-12S, 3004004-24S, modelos 3004004-36S. Ventajas: acuerdo
Los modelos generales del anillo colectando de SenRing se aplican en muchos usos y equipos, proporcionando las soluciones del sistema para por todo el mundo.
Implica la energía eólica, el regulador y la placa giratoria industrial, robot, maquinaria de la ingeniería, el mornitoring video del CCTV, equipamiento médico, radar militar y así sucesivamente…
Características de la unión rotatoria neumática 3004004
1. poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales del autobús, etc.;
2. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc.
3. Max. Pressure: 1Mpa (vacío: -1.5kPa, de alta presión se puede modificar para requisitos particulares);
4. Puerto M5 de la ayuda 4 para los tubos de 4m m;
Especificación técnica de la unión rotatoria neumática 3004004
| Pasos (gas) | 4 pasos |
| Tamaño del tubo | tubo de 4m m, puerto M5 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |

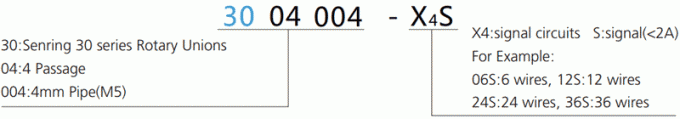

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3004004 | 4 pasos | M5 | 4~6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3004004-06S | 4 pasos | M5 | 4~6m m | 6 | 14 |
| 3004004-12S | 4 pasos | M5 | 4~6m m | 12 | 21 |
| 3004004-24S | 4 pasos | M5 | 4~6m m | 24 | 35 |
| 3004004-36S | 4 pasos | M5 | 4~6m m | 36 | 52 |
