Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3006006
Éntrenos en contacto con
Puerto rotatorio neumático de la ayuda G1/8 de la unión 6 del paso ligero para los tubos de 6~8m m

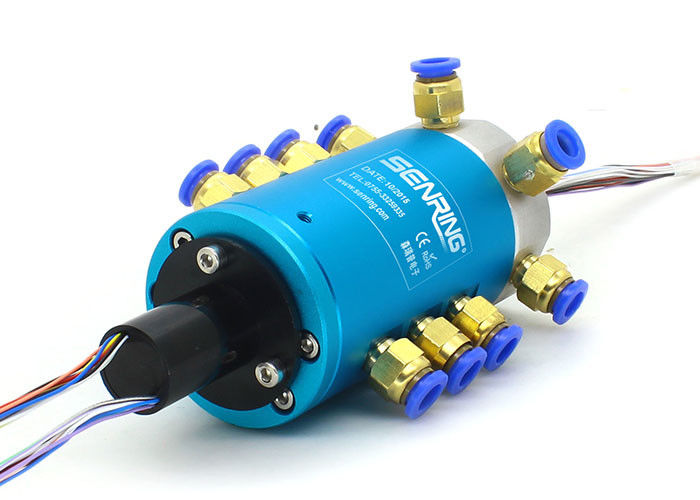

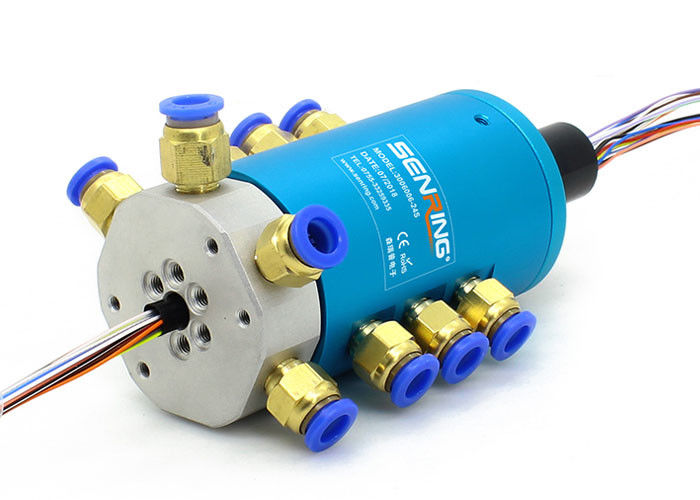

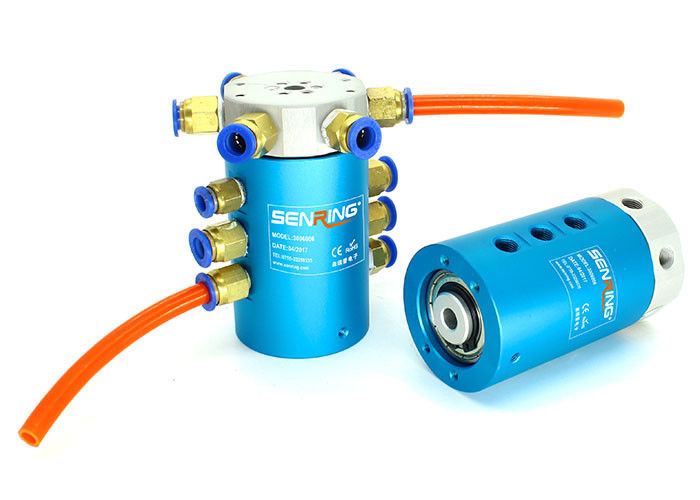

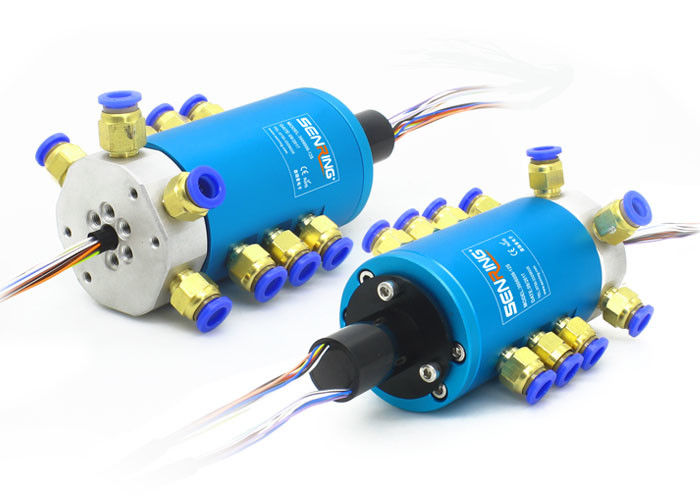

Descripción de la unión rotatoria neumática 3006006
El SenRing junta rotatoria del gas de varios canales de 3006 series es juntas rotatorias neumáticas y eléctricas del canal las 6 que puede girar 360 grados para transmitir 6 canales de aire comprimido, de vapor, de vacío, y de otros medios del gas. Apoya los diversos tubos de gas con los diámetros de 4m m, 6m m, 8m m, 10m m, y 12m m. La junta rotatoria del vapor de 3006 series puede no sólo transmitir los gases, pero también la transmisión mezclada de las diversas corrientes que se extienden de 2A a 800A. Tiene las ventajas del esfuerzo de torsión tamaño pequeño, ligero, pequeño, y de los canales múltiples del gas que no interfieren con uno a.
Especificación técnica de la unión rotatoria neumática 3006006
| Pasos (gas) | 6 pasos |
| Tamaño del tubo | tubo de 6~8m m,” puerto G1/8 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características de la unión rotatoria neumática 3006006
1. ayuda transmitir poder y señales mezclados, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;
2. 360° transmiten el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;
3. Max. Pressure: 1Mpa (vacío: -1.5kPa, de alta presión se puede modificar para requisitos particulares);
4. ” Puerto ayuda 6 G1/8 para los tubos de 6~8m m;

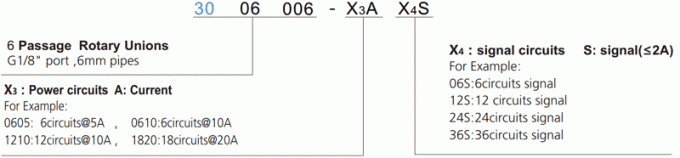

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3006006 | 6 pasos | G1/8” | 6~8m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3006006-06S | 6 pasos | G1/8” | 6~8m m | 6 | 14 |
| 3006006-12S | 6 pasos | G1/8” | 6~8m m | 12 | 21 |
| 3006006-24S | 6 pasos | G1/8” | 6~8m m | 24 | 35 |
| 3006006-36S | 6 pasos | G1/8” | 6~8m m | 36 | 52,3 |
| 3006006-56S | 6 pasos | G1/8” | 6~8m m | 56 | 82 |
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de poder (10A) | Circuitos de la señal (5A) | Longitud L (milímetros) |
| 3006006-06S | 6 pasos | G1/8” | 6~8m m | 0 | 6 | 38 |
| 3006006-0610 | 6 pasos | G1/8” | 6~8m m | 6 | 0 | 38 |
| 3006006-12S | 6 pasos | G1/8” | 6~8m m | 0 | 12 | 55 |
| 3006006-0610-06S | 6 pasos | G1/8” | 6~8m m | 6 | 6 | 55 |
| 3006006-1210 | 6 pasos | G1/8” | 6~8m m | 12 | 0 | 55 |
| 3006006-0610-12S | 6 pasos | G1/8” | 6~8m m | 6 | 12 | 71,5 |
| 3006006-1210-06S | 6 pasos | G1/8” | 6~8m m | 12 | 6 | 71,5 |
| 3006006-18S | 6 pasos | G1/8” | 6~8m m | 0 | 18 | 71,5 |
| 3006006-1810 | 6 pasos | G1/8” | 6~8m m | 18 | 0 | 71,5 |
| 3006006-0610-18S | 6 pasos | G1/8” | 6~8m m | 6 | 18 | 88,5 |
| 3006006-24S | 6 pasos | G1/8” | 6~8m m | 0 | 24 | 88,5 |
| 3006006-30S | 6 pasos | G1/8” | 6~8m m | 0 | 30 | 106 |
| 3006006-36S | 6 pasos | G1/8” | 6~8m m | 0 | 36 | 125 |
FAQ:
| Q1: ¿Es usted una fábrica o una empresa comercial? | ||||||||||
| : Somos una manufactura profesional con el equipo de alto nivel de R y de D. | ||||||||||
| Q2: ¿Cuántos tipos de anillos colectores le hacen tienen? | ||||||||||
| : Podemos suministrar toda clase de anillos colectores. Por ejemplo el anillo colectando militar, el sliring modificado para requisitos particulares, anillo colectando miniatura, anillo colectando óptico de la fibra, junta rotatoria del RF, combinar-tipo de HD, anillo colectando del disco, anillo colectando de la energía eólica, anillo colectando de la energía solar, anillo colectando del por-diámetro interior, etc. |
