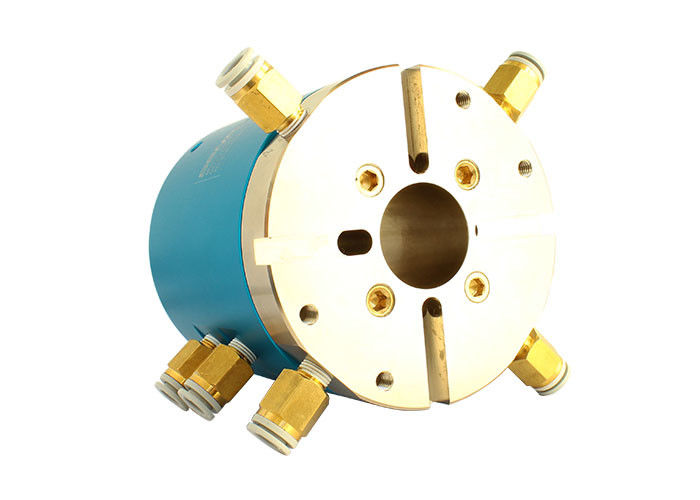

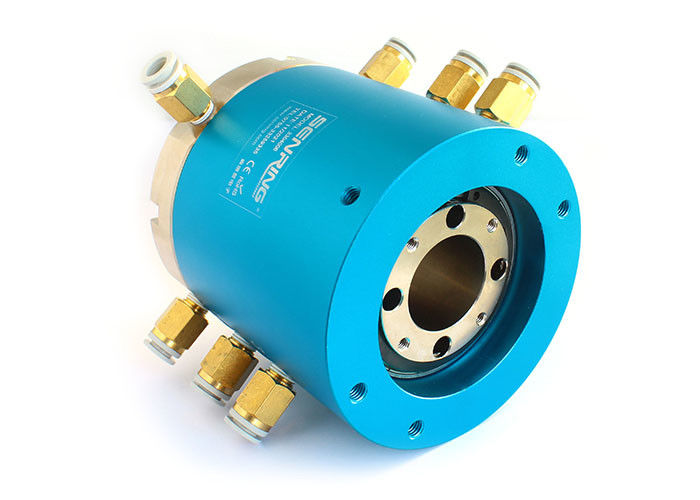

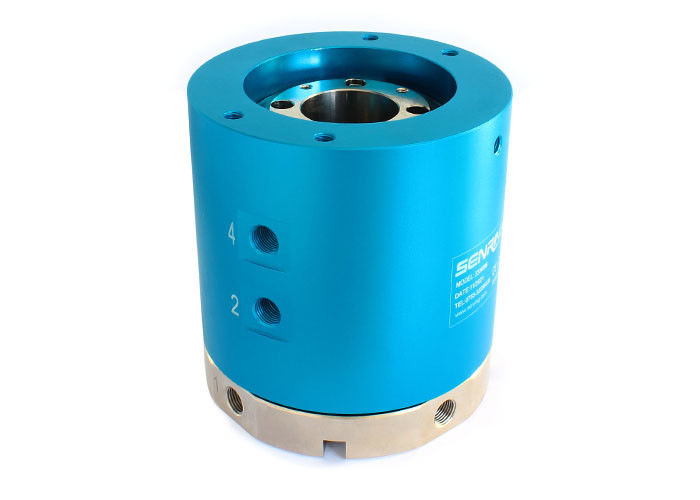

resbalón neumático de 30m m y eléctrico hueco Ring Rotating Connector
Descripción del anillo colectando hueco del eje 3304006
El Senring junta rotatoria neumática de 3304006 series es un anillo colectando neumático y eléctrico del dual-paso del por-agujero de 30m m que puede girar 360 grados para transmitir el aire comprimido de cuatro independientes, el vacío, y otros medios del gas. Apoya diversos tamaños de los tubos de aire tales como 4m m, 6m m, y 8m m. Anillos colectandos neumáticos de 3304006 serie y eléctricos rotatorios pueden no sólo transmitir el gas pero también mezclan la transmisión de la corriente eléctrica.
Características del anillo colectando hueco del eje 3304006
Anillos colectores puros opcionales del gas o anillos colectores híbridos que consisten en líneas eléctricas, líneas de señales, Ethernet, líneas de control, los solenoides, las líneas de detección, y otros componentes para la integración neumática y eléctrica. El centro del anillo colectando neumático y eléctrico tiene 30 por-agujeros que puedan pasar a través del eje de rotación. Los medios con los cuales puede pasar incluyen el aire comprimido, el nitrógeno, el gas mezclado químico, el agua de enfriamiento, el etc.
Especificación técnica del anillo colectando hueco del eje 3304006
| Pasos (gas) | 4 pasos |
| Tamaño del tubo | tubo de 6~8m m, " puerto G1/8 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |

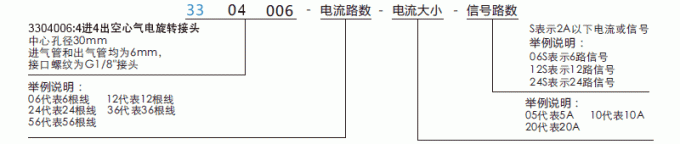

Descripción del número de parte

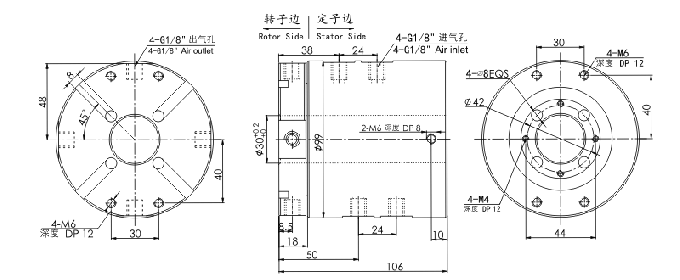

Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3304006 | 4 pasos | G1/8” | 6~8m m |
FAQ:
1. ¿Es usted una fábrica o una empresa comercial?
: Somos una manufactura profesional con el equipo de alto nivel de R y de D.
2. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
3. ¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
