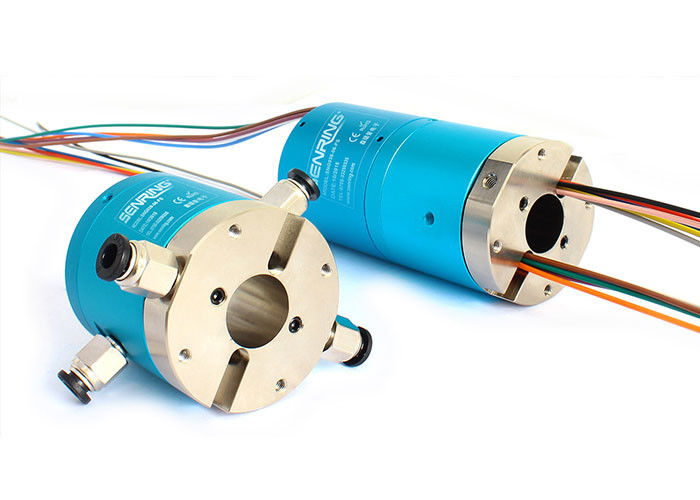

Dos uniones rotatorias del eje del hueco del paso pueden combinar la transferencia eléctrica
Descripción del anillo colectando hueco del eje 3402004
Las uniones rotatorias del eje del hueco del paso de SENRING dos que 3402004 series son 2 en 2 hacia fuera la unión rotatoria agujereada hueco, tamaño hueco estándar 20m m, el otro tamaño hueco del eje del eje pueden ser modificadas para requisitos particulares.
Opción:
1. Circuitos, actual, y voltaje.
2. velocidad del trabajo.
3. longitud del alambre de ventaja.
4. método de la instalación y dirección de la salida del alambre de ventaja.
5. vivienda de los materiales y de los materiales del contacto.
6. OD, identificación, y longitud.
7. el conector es opcional.
Especificación técnica del anillo colectando hueco del eje 3402004
| Pasos (gas) | 2 pasos |
| Tamaño del tubo | tubo de 4~6m m, M5quot; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características del anillo colectando hueco del eje 3402004
1. Puede ser instalado con el brazo mecánico para girar junto;
2. Poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;
3. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;
4. Max. Pressure: 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares);
5. Puerto M5 de la ayuda 2 para los tubos de 4~6m m;
6. Tamaño hueco estándar 20m m del eje.

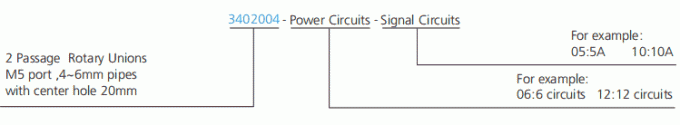

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3402004 | 2 pasos | M5 | 4∼6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Poder/señal (5A/10A) | Longitud L (milímetros) |
| 3402004-0605 | 2 pasos | M5 | 4∼6m m | 6 | 34,5 |
| 3402004-1205 | 2 pasos | M5 | 4∼6m m | 12 | 52,5 |
