Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3404004
Éntrenos en contacto con
Tamaño hueco estándar 20m m del eje de 4 del paso del hueco del eje de las uniones M5 tubos rotatorios de la ayuda 4~6m m

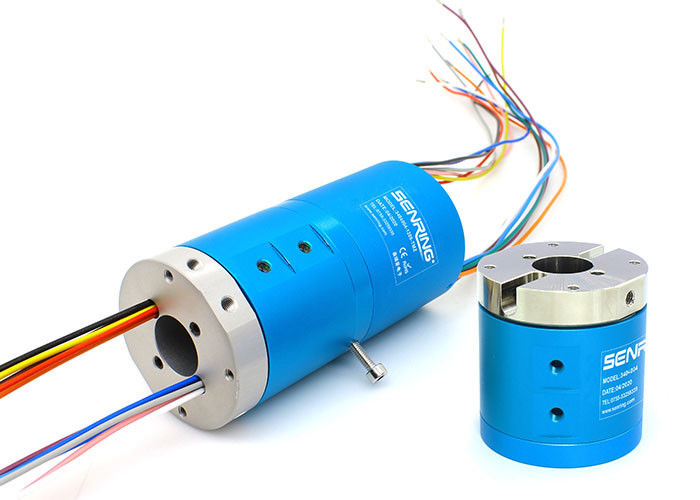

Descripción del anillo colectando hueco del eje 3404004
Las uniones rotatorias del eje del hueco del paso de SENRING 4 que 3404004 series son 4 en 4 hacia fuera la unión rotatoria agujereada hueco, tamaño hueco estándar 20m m, otros tamaños huecos del eje del eje pueden ser modificadas para requisitos particulares.
¿Cuál es un anillo colectando en un eje?
El anillo colectando monta a lo largo de un eje de centro y se sienta en un embase. El embase o el soporte se sostiene inmóvil y el eje gira en el centro. Esto permite que el anillo colectando transfiera poder de un sistema inmóvil a una unidad de rotación de 360 grados, terminando el circuito.
Especificación técnica del anillo colectando hueco del eje 3404004
| Pasos (gas) | 4 pasos |
| Tamaño del tubo | tubo de 4~6m m, M5quot; Puerto |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Presión de funcionamiento máxima | Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <0> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) |
|
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características del anillo colectando hueco del eje 3404004
1. Puede ser instalado con el brazo mecánico para girar junto;
2. Poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;
3. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;
4. Max. Pressure: 1Mpa (vacío: -100kPa, de alta presión se puede modificar para requisitos particulares);
5. Puerto M5 de la ayuda 4 para los tubos de 4~6m m;
6. Tamaño hueco estándar 20m m del eje.
Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3404004 | 4 pasos | M5 | 4∼6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Poder/señal (5A/10A) | Longitud L (milímetros) |
| 3404004-0605 | 4 pasos | M5 | 4∼6m m | 6 | 34,5 |
| 3404004-1205 | 4 pasos | M5 | 4∼6m m | 12 | 57,5 |
FAQ:
1. ¿Es usted una fábrica o una empresa comercial?
: Somos una manufactura profesional con el equipo de alto nivel de R y de D.
2. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
3. ¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
