Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3012004
Éntrenos en contacto con

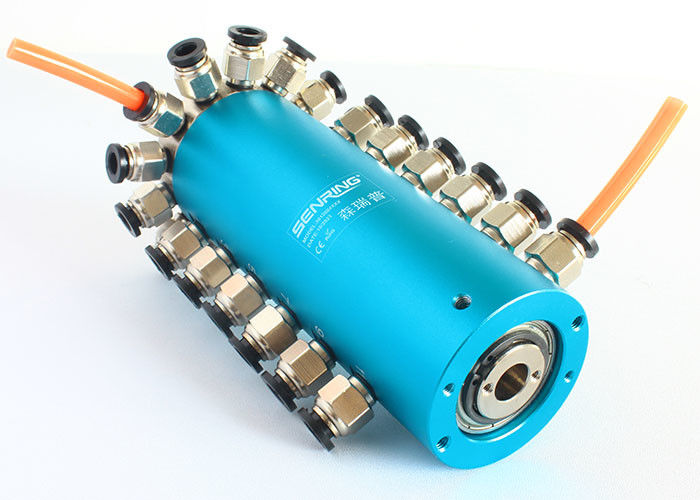

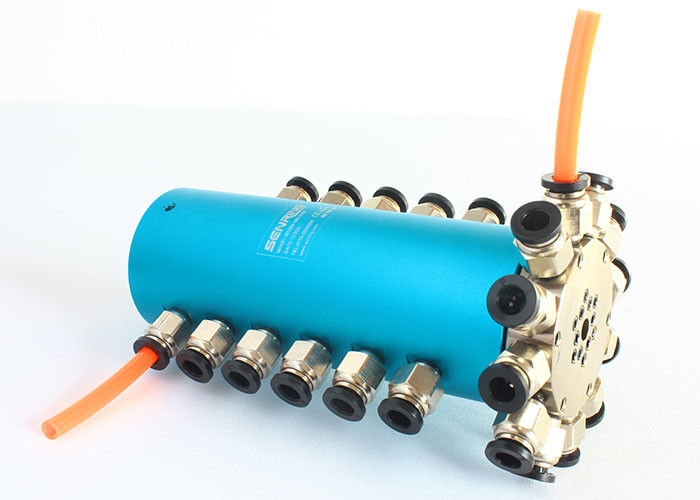

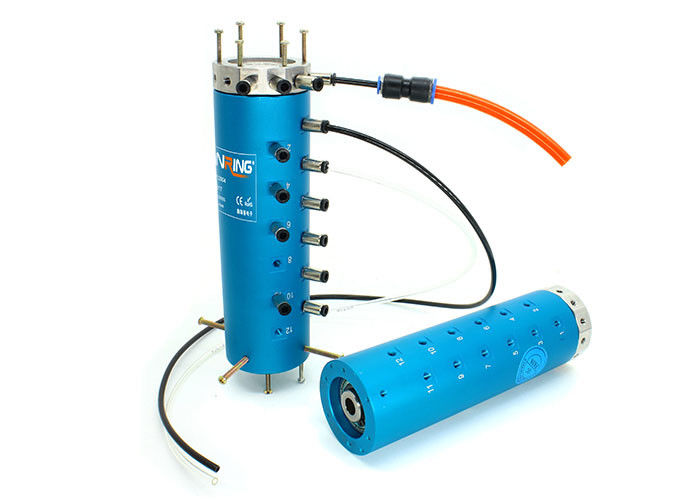

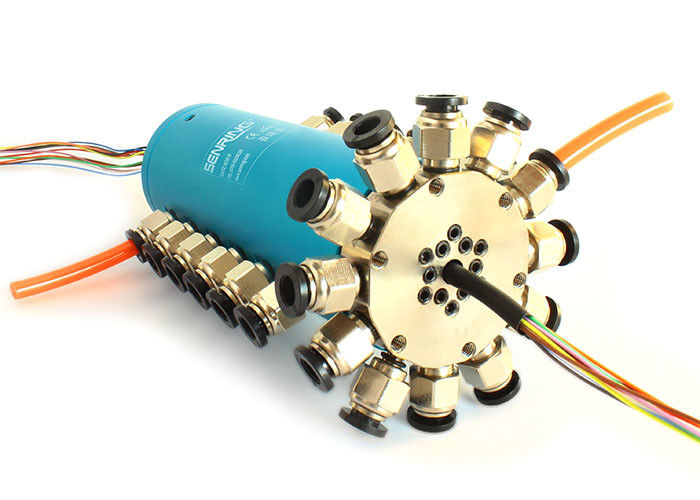

12 puerto común rotatorio de los pasos M5 con los alambres eléctricos 6-56 alambres
Descripción de la unión rotatoria neumática 3012004
SENRING 3012004 series 12 uniones rotatorias de los pasos proporcionar un sello positivo entre la tubería inmóvil y un cilindro rotatorio y se aplican para ventilar, líquido refrigerador, MQL, vacío, mezcla de gases, servicio del etc.
Especificación técnica del anillo colectando de 3012004 series
| Pasos (gas) | 12 pasos |
| Tamaño del tubo | puerto del tubo M5 de 4m m |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <1> | |
| Eléctrico | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG26# | Alambre plateado del Teflon de AWG26# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
Características de la unión rotatoria neumática 3012004
1. poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;
2. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;
3. Max. Pressure: 1Mpa (vacío: -1.5kPa, de alta presión se puede modificar para requisitos particulares);
4. Puerto M5 de la ayuda 12 para los tubos de 4m m;

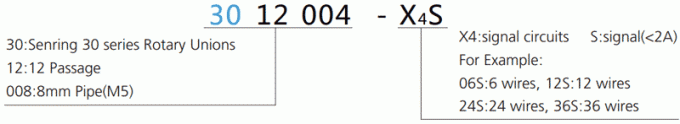

Descripción del número de parte
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3012004 | 12 pasos | M5 | 4~6m m |
| Modelo | Pasos (gas) | Tamaño portuario | tamaño del tubo | Circuitos de la señal (0~2A) | Longitud L (milímetros) |
| 3012004-06S | 12 pasos | M5 | 4~6m m | 6 | 14 |
| 3012004-12S | 12 pasos | M5 | 4~6m m | 12 | 21 |
| 3012004-24S | 12 pasos | M5 | 4~6m m | 24 | 35 |
| 3012004-36S | 12 pasos | M5 | 4~6m m | 36 | 52 |
FAQ:
1. ¿Cuál es un anillo colectando?
Un anillo colectando es un dispositivo electromecánico que permite la transmisión del poder y de las señales eléctricas de un inmóvil a una estructura giratoria. Un anillo colectando se puede utilizar en cualquier sistema electromecánico que requiera la rotación mientras que transmite poder o señales. Puede mejorar funcionamiento mecánico, simplificar la operación de sistema y eliminar los alambres daño-propensos que cuelgan de juntas movibles.
2. ¿Qué hacemos?
Nos centramos en convertirse, los anillos colectores de alta calidad del diseño, de la fabricación, y ofrecemos las diversas soluciones para los sistemas giratorios.
3. ¿Cómo elijo un anillo colectando?
La selección apropiada de una solución del anillo colectando requiere los detalles sobre los parámetros del funcionamiento de su uso incluyendo los circuitos totales, voltaje y los amperios por el circuito, velocidad de funcionamiento, y tipo del montaje. Un buen lugar para comenzar su búsqueda está con nuestros anillos colectores estándar. Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con para conseguir comenzado.
4. ¿Usted ofrece los anillos colectores de encargo?
, Si usted se siente confiado que una solución de encargo/modificada está requerida o necesita muy probablemente ayuda en su selección, éntrenos en contacto con sí para conseguir comenzado. Nuestros ingenieros subirán con la solución perfecta para sus necesidades.
