Tubos rotatorios neumáticos y eléctricos del paso 12 de la unión de la ayuda 10~12m m

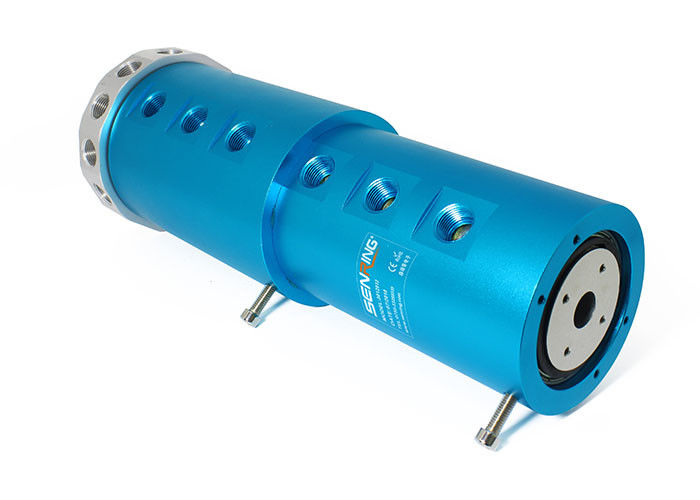

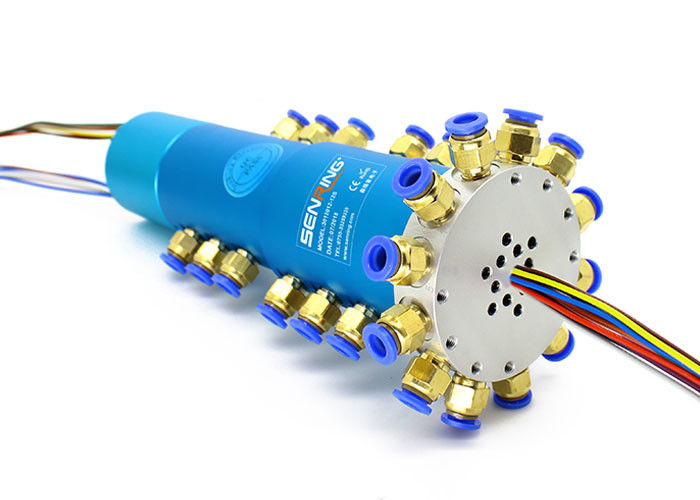

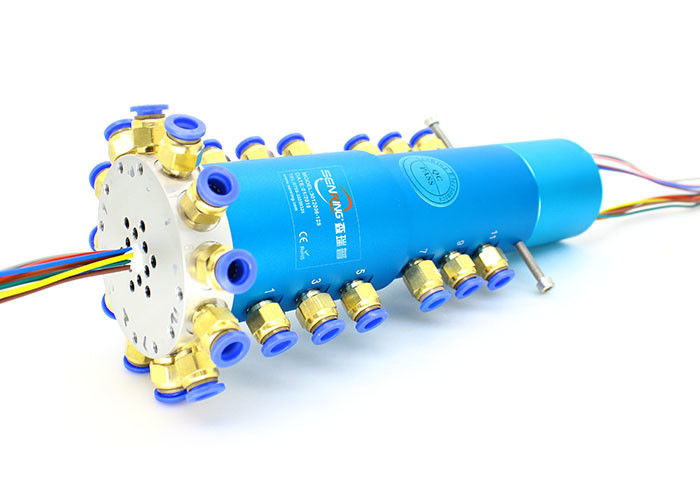

Descripción de 3012012 uniones rotatorias neumáticas
Los pasos de SENRING 12 neumáticos y la unión rotatoria eléctrica 3012012 series con el” puerto G3/8 estándar para los tubos de 10~12m m pueden transferir neumático de parte estática a la pieza de rotación de los dispositivos convenientes transferir los diversos medios incluyendo el vapor, vacío, aire, vacío
Características de 3012012 uniones rotatorias neumáticas
1. poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), señal del motor servo, anillos colectores industriales… etc del autobús;
2. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc;
3. Max. Pressure: 1Mpa (vacío: -1.5kPa, de alta presión se puede modificar para requisitos particulares);
4. ” Puerto ayuda 12 G3/8 para los tubos de 10~12m m;

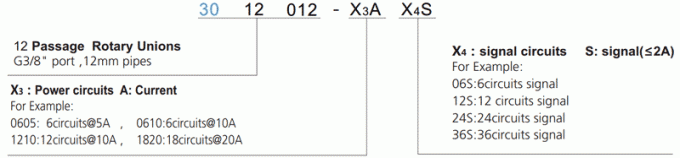

Descripción del número de parte

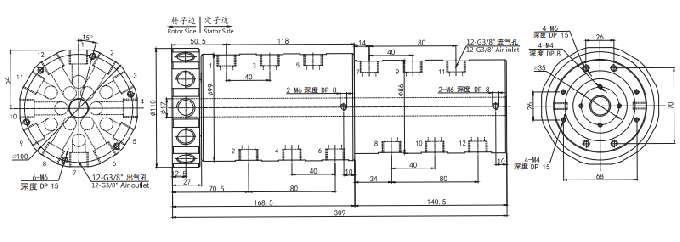

Dibujo de 3012012 uniones rotatorias neumáticas
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3012012 | 12 pasos | G3/8” | 10~12m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3012012-06S | 12 pasos | G3/8” | 10~12m m | 6 | 14 |
| 3012012-12S | 12 pasos | G3/8” | 10~12m m | 12 | 21 |
| 3012012-24S | 12 pasos | G3/8” | 10~12m m | 24 | 35 |
| 3012012-36S | 12 pasos | G3/8” | 10~12m m | 36 | 52,3 |
| 3012012-56S | 12 pasos | G3/8” | 10~12m m | 56 | 82 |
Dibujo
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de poder (10A) | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3012012-06S | 12 pasos | G3/8” | 10~12m m | 0 | 6 | 48 |
| 3012012-0610 | 12 pasos | G3/8” | 10~12m m | 6 | 0 | 48 |
| 3012012-12S | 12 pasos | G3/8” | 10~12m m | 0 | 12 | 72 |
| 3012012-0610-06S | 12 pasos | G3/8” | 10~12m m | 6 | 6 | 72 |
| 3012012-1210 | 12 pasos | G3/8” | 10~12m m | 12 | 0 | 72 |
| 3012012-0610-12S | 12 pasos | G3/8” | 10~12m m | 6 | 12 | 96 |
| 3012012-1210-06S | 12 pasos | G3/8” | 10~12m m | 12 | 6 | 96 |
| 3012012-18S | 12 pasos | G3/8” | 10~12m m | 0 | 18 | 96 |
| 3012012-1810 | 12 pasos | G3/8” | 10~12m m | 18 | 0 | 96 |
| 3012012-0610-18S | 12 pasos | G3/8” | 10~12m m | 6 | 18 | 120 |
| 3012012-24S | 12 pasos | G3/8” | 10~12m m | 0 | 24 | 120 |
| 3012012-2410 | 12 pasos | G3/8” | 10~12m m | 24 | 0 | 120 |
| 3012012-36S | 12 pasos | G3/8” | 10~12m m | 0 | 36 | 168 |
| 3012012-1210-24S | 12 pasos | G3/8” | 10~12m m | 12 | 24 | 168 |
| 3012012-3610 | 12 pasos | G3/8” | 10~12m m | 36 | 0 | 168 |
| 3012012-48S | 12 pasos | G3/8” | 10~12m m | 0 | 48 | 216 |
| 3012012-1210-36S | 12 pasos | G3/8” | 10~12m m | 12 | 36 | 216 |
| 3012012-4810 | 12 pasos | G3/8” | 10~12m m | 48 | 0 | 216 |
| 3012012-60S | 12 pasos | G3/8” | 10~12m m | 0 | 60 | 264 |
| 3012012-1210-48S | 12 pasos | G3/8” | 10~12m m | 12 | 48 | 264 |
| 3012012-72S | 12 pasos | G3/8” | 10~12m m | 0 | 72 | 312 |
| 3012012-2410-48S | 12 pasos | G3/8” | 10~12m m | 24 | 48 | 312 |
| 3012012-84S | 12 pasos | G3/8” | 10~12m m | 0 | 84 | 360 |
| 3012012-2410-60S | 12 pasos | G3/8” | 10~12m m | 20 | 60 | 360 |
| 3012012-96S | 12 pasos | G3/8” | 10~12m m | 0 | 96 | 408 |
| 3012012-108S | 12 pasos | G3/8” | 10~12m m | 0 | 108 | 456 |
| 3012012-120S | 12 pasos | G3/8” | 10~12m m | 0 | 120 | 504 |
Especificación técnica de 3012012 uniones rotatorias neumáticas
| Pasos (gas) | 12 pasos |
| Tamaño del tubo | tubo de 10~12m m,” puerto G3/8 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <1> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG17# | Alambre plateado del Teflon de AWG22# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
