Lugar de origen:
China
Nombre de la marca:
senring
Certificación:
CE, ISO9001
Número de modelo:
3024004
Éntrenos en contacto con

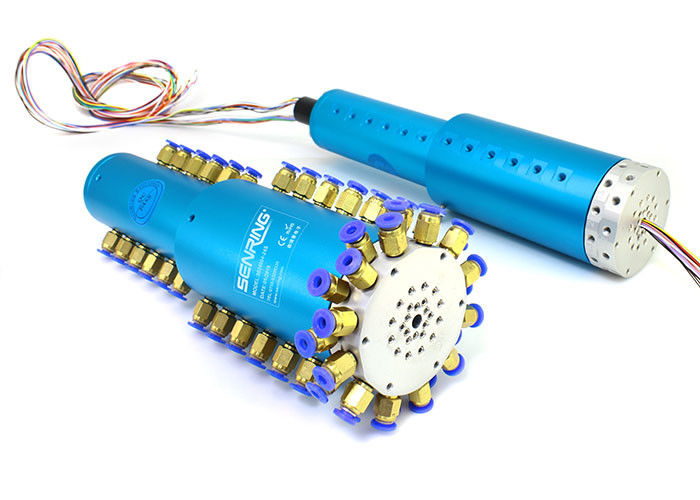

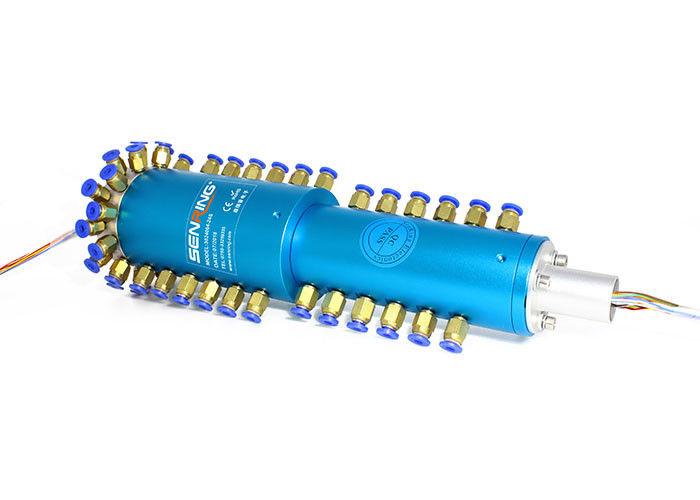

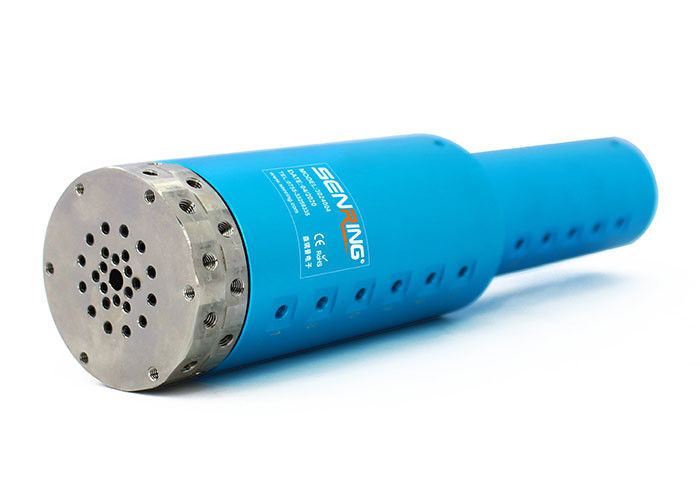

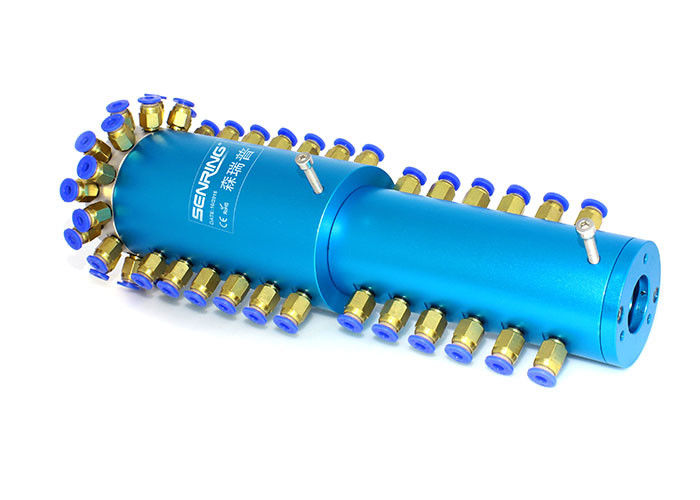

Las uniones rotatorias neumáticas 24 Passage+6~36 circulan el puerto eléctrico M5 de la ayuda 24 para los tubos de 4m m
Descripción de 3024004 uniones rotatorias neumáticas
SENRING 3024004 series 24 uniones rotatorias de los pasos proporcionan un sello positivo entre la tubería inmóvil y un cilindro rotatorio y se aplican al aire comprimido, vapor, servicio del vacío. .etc. Disponible en 3024004,3024004-06S, 3024004-12S, 3024004-24S, MOD 3024004-36S
¿Cuál es una unión rotatoria neumática?
Las uniones rotatorias neumáticas, también conocidas como juntas rotatorias, son colocaciones usadas en sistemas neumáticos para permitir la rotación entre las piezas. Las colocaciones rotatorias neumáticas se sientan entre una parte inmóvil y una partición móvil.
Características de 3024004 uniones rotatorias neumáticas
1. Poder y señales mezclados que transmiten de la ayuda, tales como USB, HDMI, Ethernet del 1000M, VGA, DVI, RF coaxial (de alta frecuencia), motor servo
2. señal, anillos colectores industriales del autobús, etc.;
3. 360° transmite el aire comprimido, el vapor, el vacío, la presión negativa, la presión positiva… etc.
4. Max. Pressure: 1Mpa (vacío: -1.5kPa, de alta presión se puede modificar para requisitos particulares);
5. Puerto M5 de la ayuda 24 para los tubos de 4m m;

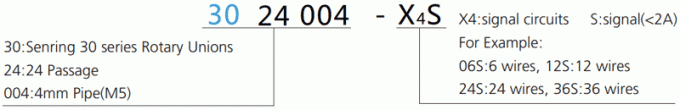

Descripción del número de parte
Dibujo de 3024004 uniones rotatorias neumáticas
Lista modelo estándar
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo |
| 3024004 | 24 pasos | M5 | 4~6m m |
| Modelo | Pasos (gas) | Tamaño portuario | Tamaño del tubo | Circuitos de la señal (2A) | Longitud L (milímetros) |
| 3024004-06S | 24 pasos | M5 | 4~6m m | 6 | 14 |
| 3024004-12S | 24 pasos | M5 | 4~6m m | 12 | 21 |
| 3024004-24S | 24 pasos | M5 | 4~6m m | 24 | 35 |
| 3024004-36S | 24 pasos | M5 | 4~6m m | 36 | 52 |
Especificación técnica de 3024004 uniones rotatorias neumáticas
| Pasos (gas) | 24 pasos |
| Tamaño del tubo | tubo de 4m m, puerto M5 |
| Datos mecánicos | |
| espec. | datos |
| Vida laboral | 20millions para la referencia (depende de condiciones de trabajo) |
| Velocidad de funcionamiento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temporeros de trabajo. | -30°C~80°C |
| Humedad del trabajo | Derecho del 0~85% |
| Contacto Materia | Metal precioso |
| Vivienda del material | aleación de aluminio |
| Grado del IP | IP51 |
| Max. Operating Presión |
Presión positiva 1Mpa, vacío -90kPa | |
| esfuerzo de torsión | <2> | |
| Datos eléctricos | ||
| espec. | datos | |
| Poder | Señal | |
| Gama del voltaje | 0~240VAC/VDC | 0~240VAC/VDC |
| Resistencia de Insolution | <500m> | <500m> |
| Espec. del alambre de ventaja. | Alambre plateado del Teflon de AWG26# | Alambre plateado del Teflon de AWG26# |
| Longitud del alambre de ventaja | estándar 250m m (puede ser modificado para requisitos particulares) | |
| Resistencia de Insolution | 500VAC@50Hz, 6s | |
| Ruido eléctrico | <0> | |
